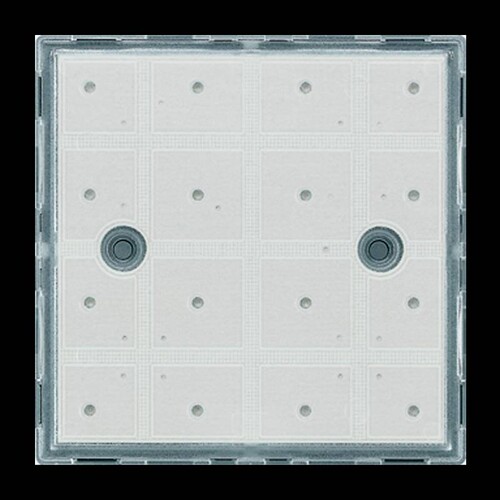

SM1608 Jung Sensor-Modul 8fach
)
)
Artikelnummer :20901735
Hersteller Art Nr. :SM1608
Herkunftsland :DE
Zolltarifnr :85365080
EAN: 4011377026629
Dieser Artikel wird für Sie bestellt.
Beschreibung
zum Anschluss an die Relaisstation (Art.-Nr. RS 8 REGHE) und die Dimmstation (Art.-Nr. UDS 4 REGHE), Ausschließlich mit Rahmen aus den Serien LS und FLAT DESIGN zu verwenden. Produkteigenschaften, Bis zu 16 Lastausgänge der Relais- oder Dimmstation ansteuerbar Schalten, Tasten, Dimmen, Jalousie, Lichtszenen: Bis zu 4 Lichtszenen je Bedienstelle sind frei konfigurierbar Zentralfunktion: alle zugewiesenen Lastausgänge werden zentral ein-/ausgeschaltet, Freie Zuordnung der Sensorflächen zu den Lastausgängen, Zentralfunktionen und Lichtszenen Ändern der Einstellungen möglich, LED als Rückmeldung und als Orientierungslicht nutzbar Rückmeldung der Schaltzustände auf alle angeschlossenen Sensormodule, Helligkeit der LED in 3 Stufen einstellbar (100 %, 50 %, AUS) Bis zu 4 Sensormodule können an eine Relais-/Dimmstation auch mit parallel geschalteten Stationen angeschlossen werden, Klonen: Übertragen eingestellter Zuordnungen auf ein anderes Sensormodul Zuordnungen bleiben bei Spannungsausfall erhalten, Einfache Installation über 2-Drahtleitung Beschriftbar mit dem JUNG GRAPHIC TOOL (www.jung-group.com & gt, Service), Versorgung: DC 24 V SELV (über Relais- oder Dimmstation) Stromaufnahme: max. 20 mA (alle LEDs leuchten), Anschluss Anschluss- und Abzweigklemme Beschriftungsfläche (B x H): 68,5 x 68,5 mm, Umgebungstemperatur: +5 ... +45 °C Lagertemperatur: '25 ... +75 °C
LIMMERT-KI Beschreibung
Das SM 1608 Jung Sensor-Modul ist ein vielseitiges 8-fach Sensor-Modul, das für die Verbindung mit der Relaisstation RS 8 REG HE und der Dimmstation UDS 4 REG HE konzipiert ist. Mit der Fähigkeit, bis zu 16 Kanäle bei paralleler Verdrahtung zu steuern, bietet dieses Modul eine flexible Lösung für Lichtmanagement und Steuerung. Es ermöglicht die einfache Programmierung ohne zusätzliche Werkzeuge und die freie Zuordnung von Gruppen zu Kanälen. Das Modul verfügt über eine Betriebsspannung von DC 24 V SELV und eine maximale Stromaufnahme von 20 mA. Die Helligkeit der Status-LEDs kann in drei Stufen eingestellt werden, und es können bis zu 4 Sensor-Module an eine Relais- oder Dimmstation angeschlossen werden. Mit einem kompakten Design, das für die Unterputzmontage geeignet ist, ist das Sensor-Modul ideal für moderne Lichtsteuerungssysteme in Wohn- und Geschäftsräumen.
Technische Merkmale (Limmert KI extrahiert):
| Maximale Anzahl der steuerbaren Kanäle bei 2 Dimmstationen: | 8 |
| Abmessungen Beschriftungsfläche: | 68,5 x 68,5 mm |
| Anzahl der Kanäle: | 8 |
| Maximale Anzahl der steuerbaren Kanäle bei Dimmstationen: | 4 |
| Betriebstemperatur: | -5 °C bis +45 °C |
| Lagertemperatur: | -25 °C bis +70 °C |
| Geeignet für Schutzart (IP): | IP20 |
| Betriebsspannung der Tasten: | DC 24 V SELV |
| Maximale Anzahl der steuerbaren Kanäle bei 2 Relaisstationen: | 16 |
| Schutzklasse: | III |
| Stromaufnahme der Schalter: | max. 20 mA |
| Anschlussart: | Anschlussblock |
Produktmerkmale
| Ausführung: | Gruppentaster |
| Bedienungsart: | sonstige |
| Zusammenstellung: | Modulargerät für Installationsschalterprogramme |
| Kontakte: | sonstige |
| Montageart: | Unterputz |
| Rückmeldekontakt: | Ja |
| Mit Beleuchtung: | Ja |
| Geeignet für Schutzart (IP): | IP20 |
| Befestigungsart: | Schraubbefestigung |
| Werkstoff: | Kunststoff |
| Halogenfrei: | Ja |
| Transparent: | Ja |
| Textfeld/Beschriftungsfläche: | Ja |
| Nennspannung: | 24 V |
| Bemessungsstrom: | 0.02 A |
| Gerätebreite: | 71 mm |
| Gerätehöhe: | 71 mm |
| Kompatibel mit Amazon Alexa: | Nein |
| Kompatibel mit Google Assistant: | Nein |
| Kompatibel mit Apple HomeKit: | Nein |
| Anzahl der Module (bei Modulbauweise): | 1 |
| IFTTT-Unterstützung verfügbar: | Nein |
