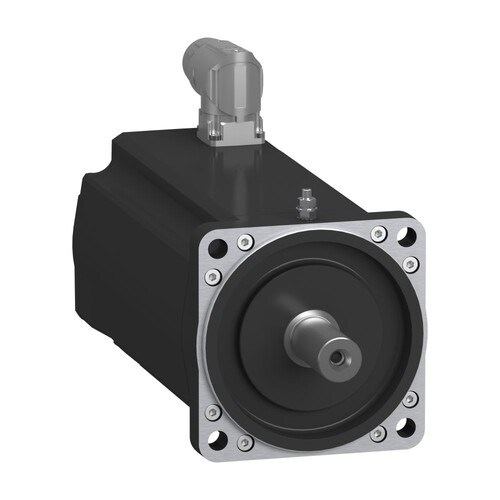

SH31002P0AA4000 Schneider E. SERVO 100MM 5,8NM GLA IP54 DSL ST18
)
)
Artikelnummer :28932365
Hersteller Art Nr. :SH31002P0AA4000
Herkunftsland :DE
Zolltarifnr :8501522089
EAN: 3606481804013
Dieser Artikel wird für Sie bestellt.
Beschreibung
SH3-Servomotor für Lexium 52 & Lexium 62. Synchronmotor, niedriges Trägheitsmoment. Baugröße 100 mm - Nennleistung =2210 W. Moment Dauerstillstand/Spitze 5,8/18,3 Nm. Drehzahl Nenn/Max =4800/6000 U/min. Wellenende glatt in IP54 - Gehäuse IP65. Singelturn Encoder DSL, SinCos, 18x1024. keine Haltebremse und Wellendurchmesser von 19 mm. Anschluss mit 1 Kabel, 90° gewinkelt, drehbar. 2x M23.
LIMMERT-KI Beschreibung
Der Schneider Electric Servomotor SH31002P0AA4000 ist ein hochleistungsfähiger Servomotor mit einer Baugröße von 100 mm. Mit einer maximalen Drehzahl von 6000 U/min und einem Dauerstillstandsmoment von 5,8 N.m bietet dieser Motor eine hervorragende Leistung für anspruchsvolle Anwendungen. Er ist für eine Bemessungsversorgungsspannung von 115...480 V ausgelegt und eignet sich ideal für den Einsatz in automatisierten Systemen. Der Motor verfügt über einen glatten Wellenabschluss mit einem Durchmesser von 19 mm und eine Schutzart von IP65 für den Motor sowie IP54 für die Wellenbuchse. Der integrierte Hiperface DSL Encoder sorgt für präzise Positionsrückmeldung. Mit einem Gewicht von nur 5,9 kg ist dieser Motor leicht zu montieren und zu integrieren.
Technische Merkmale (Limmert KI extrahiert):
| Typ: | Servomotor |
| Netto Gewicht: | 5,9 kg |
| Maximale mechanische Drehzahl: | 6000 U/min |
| Dauerstillstandsmoment: | 5,8 N.m |
| Shaft End: | Glatt |
| Spitzenstillstandsmoment: | 18,3 N.m |
| Dauerstillstandsstrom: | 4,8 A |
| Phasen: | Dreiphasig |
| Wellen Länge: | 40 mm |
| Bemessungsversorgungsspannung: | 115...480 V |
| Nennleistung: | 1090 W (230 V) / 1930 W (400 V) / 1930 W (480 V) |
| Nennmoment: | 5,2 N.m (230 V) / 4,6 N.m (400 V) / 4,4 N.m (480 V) |
| Dauerleistung: | 1930 W |
| Wellen Durchmesser: | 19 mm |
| Nenn Drehzahl: | 2000 U/min (230 V) / 4000 U/min (400 V) / 4800 U/min (480 V) |
| Schutzart: | IP65 (Motor) / IP54 (Wellenbuchse) |
| Montage: | Internationale Standardflansch |
| Haltbremse: | Keine |
| Baugröße: | 100 mm |
| Encoder Typ: | Absolut, Einzelfall Hiperface DSL |
Produktmerkmale
| Bemessungsspannung: | 230 V |
| Bemessungsfrequenz: | 50|60 Hz |
| Ausführung: | sonstige |
| Spannungsart: | AC |
| Bemessungsleistung bei Bemessungsfrequenz: | 1.09 kW |
| Bemessungsdrehzahl bei Bemessungsfrequenz: | 6000|60 Upm |
| Kippmomentverhältnis: | 18.3 |
| Vakuum-Druck-Imprägnierung (VPI): | sonstige |
| Mit positivem Temperaturkoeffizienz-Resistor (PTC): | Nein |
| Nenndrehmoment: | 5.2 Nm |
| Betriebstemperatur: | -15|120 °C |
| Leistungsfaktor: | ohne |
| Mit Widerstandsthermometer-Detektor (RTD): | Nein |
| Geeignet für Frequenzregelung: | Nein |
| Anlaufstromverhältnis: | sonstige |
| Volllasteffizienz: | 3 % |
| Polzahl: | 4 |
| Anlaufdrehmomentverhältnis: | sonstige |
| Spannung Anti-Kondensatheizung: | 1.09 V |
| Mit Kondensschutz: | sonstige |
| Motor-Energieeffizienzklasse: | sonstige |
| Rahmengröße gemäß IEC: | 6000 mm |
| Intrinsische Sicherheit (IS): | ohne |
| Isolierungsklasse gemäß IEC: | sonstige |
| Ausgangsleistung Anti-Kondensatheizung: | 18.3 W |
| Lager: | sonstige |
| Bauform: | sonstige |
| Überlastfähigkeit: | Nein |
| Schutzart (IP): | IP65 |
| Anzahl der Phasen: | 3 |
| Ausführung Wellenende: | sonstige |
| Belastungszyklus: | sonstige |
| Kühlmethode: | sonstige |
