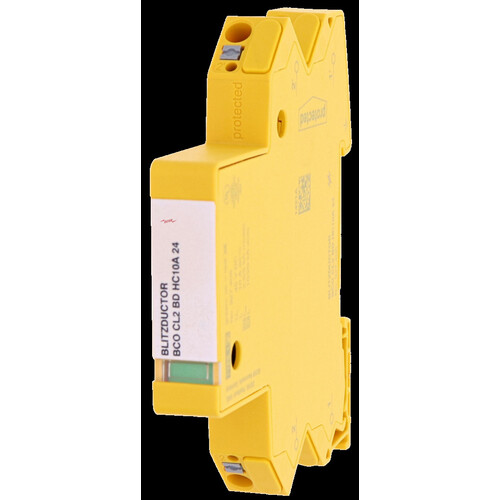

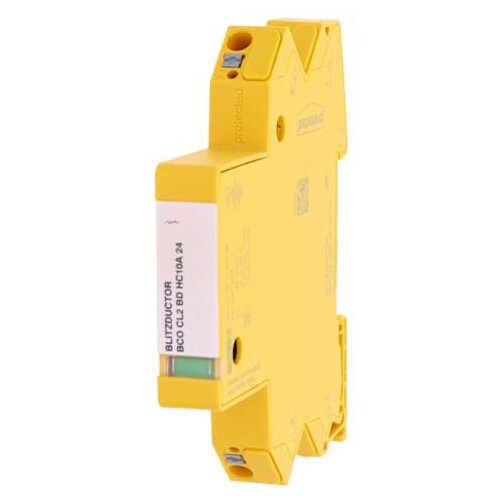

927408 Dehn Kompakter Kombi Ableiter für DC Versorgungen Kompakter Kombi Ableite
)
)
)
)
)
)
)
)
Artikelnummer :31991562
Hersteller Art Nr. :927408
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364463653
Dieser Artikel wird für Sie bestellt.
Beschreibung

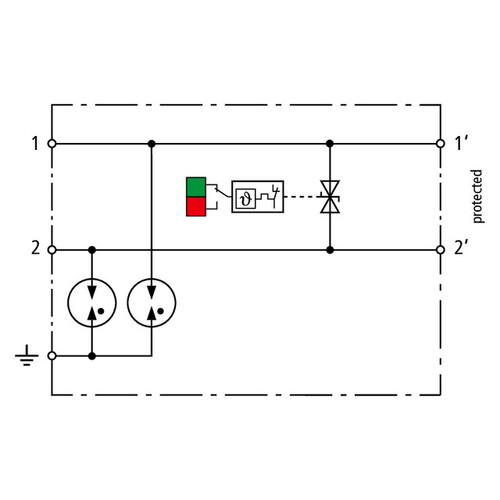

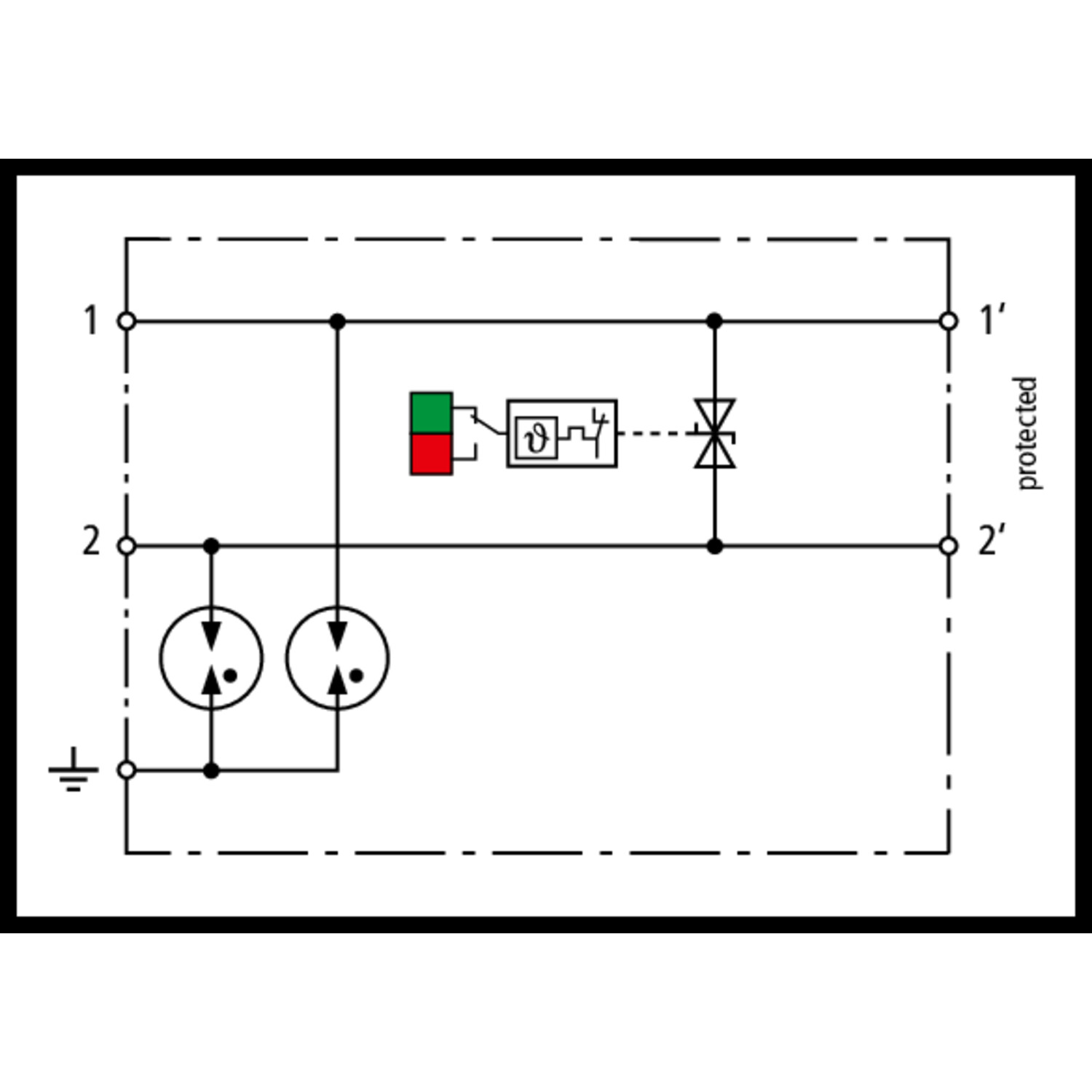

Platzsparender, kompakter Kombiableiter in 12 mm Baubreite und Push-In Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdfreier DC-Versorgungen für informationstechnische Systeme und MSR Kreise.
LIMMERT-KI Beschreibung
Der Dehn Kompakter Kombi-Ableiter BCO CL2 BD HC10A 24 (927 408) bietet effektiven Überspannungsschutz für DC-Versorgungen bis 10 A Nennstrom. Mit einer Nennspannung von 24 V und einer maximalen Dauerspannung von 45 V DC ist dieser Ableiter ideal für den Einsatz in informationstechnischen Systemen und MSR-Kreisen. Die kompakte Bauweise von nur 12 mm Breite und die Push-In Anschlusstechnik ermöglichen eine einfache Installation auf einer Hutschiene. Die integrierte LifeCheck-Ableiter-Überwachung und Statusanzeige sorgen für eine zuverlässige Funktionskontrolle. Mit einer hohen Blitzstoßstromkapazität von bis zu 5 kA und einem Betriebstemperaturbereich von -40 °C bis +80 °C ist dieser Kombi-Ableiter für anspruchsvolle Umgebungen geeignet. Er erfüllt die Normen IEC 61643-21 und EN 61643-21 und ist für den Einsatz in Blitzschutzsystemen nach dem Blitz-Schutzzonen-Konzept konzipiert.
Technische Merkmale (Limmert KI extrahiert):
| Ableiterklasse: | L |
| Blitzstoßstrom (10/350 µs) pro Ader (Iimp): | 2,5 kA |
| Schutzpegel Ad-Ad bei In 1 kA C2 (Up): | ≤ 100 V |
| Schutzpegel Ad-PG bei 1 kV/µs C3 (UP): | ≤ 800 V |
| Blitzstoßstrom (10/350 µs) gesamt (Iimp): | 5 kA |
| Nennstrom bei 80 °C (IL): | 10 A |
| Nennspannung (UN): | 24 V |
| Nennableitstoßstrom (8/20 µs) pro Ader (In): | 10 kA |
| Höchste Dauerspannung DC (UC): | 45 V |
| Anschlussquerschnitt feindrähtig: | 0,2-2,5 mm² |
| Gehäusewerkstoff: | Polyamid PA 6.6, UL 94 V-0 |
| Schutzart: | IP 20 |
| Schutzpegel Ad-PG bei In C2 (Up): | ≤ 800 V |
| Serienimpedanz pro Ader: | 0 Ohm |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Anschlussquerschnitt eindrähtig: | 0,2-2,5 mm² |
| Kapazität Ad-Ad (C): | ≤ 2,0 nF |
| Nennableitstoßstrom (8/20 µs) gesamt (In): | 20 kA |
| Höchste Dauerspannung AC (UC): | 31,8 V |
| Anschluss: | Push-in / Push-in |
| Gewicht: | 52 g |
| Kapazität Ad-PG (C): | ≤ 20 pF |
| Grenzfrequenz Ad-Ad bei 100 Ohm (fG): | 2 MHz |
| Farbe: | gelb |
Produktmerkmale
| Montageart: | sonstige |
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 10 A |
| Blitzstoßstrom (10/350): | 5 kA |
| Anschluss 1: | sonstige |
| Ableiterüberwachung: | Ja |
| Höchste Dauerspannung AC: | 31.8 V |
| Höchste Dauerspannung DC: | 45 V |
| Nennableitstoßstrom (8/20): | 20 kA |
| Schutzpegel Ader/Erde: | 800 V |
| Schutzpegel Ader/Ader: | 100 V |
| Frequenz: | Hutschiene TH35 MHz |
| Grenzfrequenz: | 2 MHz |

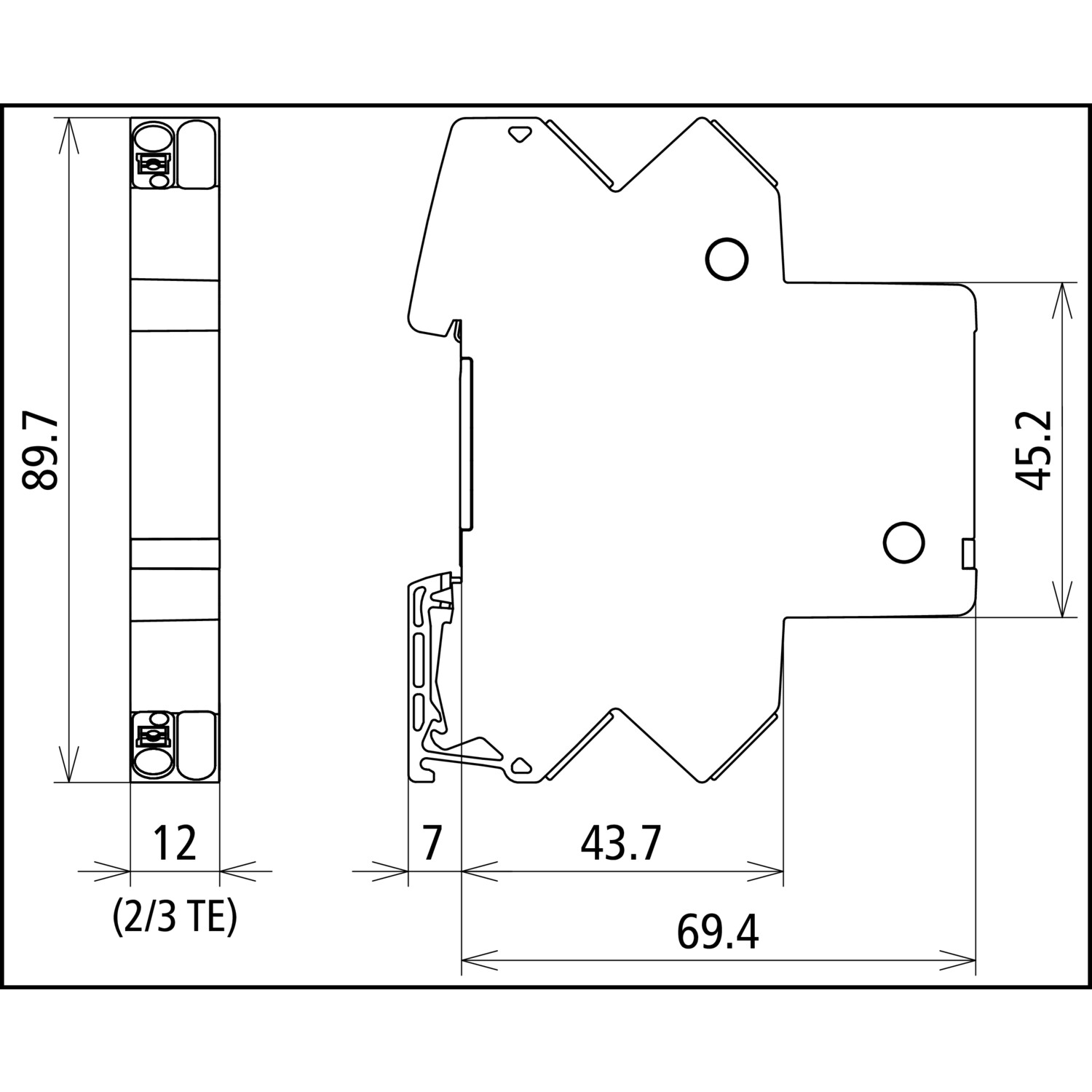

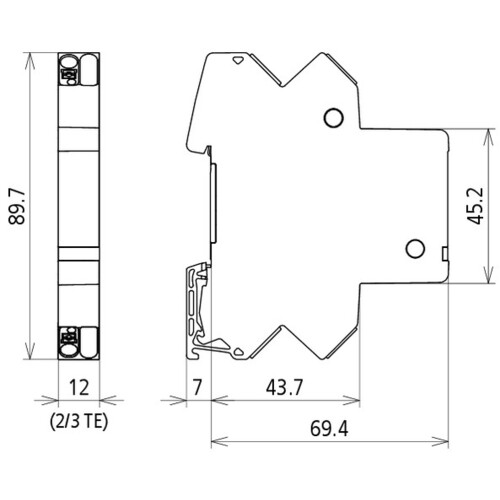

| Baubreite: | 12 mm |
| Erdung über: | Hutschiene |
