920370 DEHN Kombiableiter-Modul für 4 Einzeladern BLITZDUCTOR XT mit LifeCheck
)
)
)
)
)
)
)
)
Artikelnummer :22120434
Hersteller Art Nr. :920370
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364109117
Dieser Artikel wird für Sie bestellt.
Beschreibung

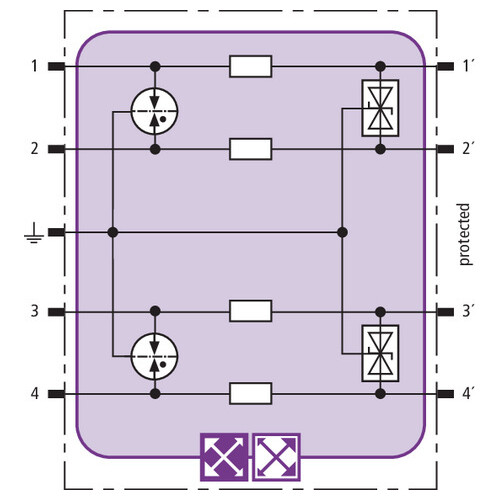

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie hochfrequenter Übertragungen ohne galvanische Trennung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
LIMMERT-KI Beschreibung
Das DEHN Kombiableiter-Modul BXT ML4 BE HF 5 bietet optimalen Schutz für vier Einzeladern und hochfrequente Übertragungen ohne galvanische Trennung. Mit der innovativen LifeCheck-Funktion überwacht das Modul kontinuierlich thermische und elektrische Belastungen und signalisiert den Austausch des Ableiters bei Überlast. Das platzsparende Design ermöglicht eine einfache Installation auf dem Basiselement BXT BAS / BSP BAS 4. Mit einer Nennspannung von 5 V und einem Blitzstoßstrom von bis zu 10 kA ist dieses Modul ideal für Anwendungen in Blitzschutzsystemen. Die hohe Schutzart IP 20 und der breite Betriebstemperaturbereich von -40 °C bis +80 °C machen es zu einer zuverlässigen Wahl für anspruchsvolle Umgebungen.
Technische Merkmale (Limmert KI extrahiert):
| Max. Dauerbetriebs-Spannung (a.c.) (UC): | 4.2 V |
| Typ: | BXT ML4 BE HF 5 |
| Gehäusematerial: | Polyamid PA 6.6 |
| SPD Überwachungsfunktion: | LifeCheck |
| Spannungsschutzpegel Leitung-Leitung bei 1 kV/µs C3 (Up): | ≤ 11 V |
| Erdung über Basiselement: | BXT BAS / BSP BAS 4 |
| Nennstrom bei 45 °C (IL): | 1.0 A |
| Max. Dauerbetriebs-Spannung (d.c.) (UC): | 6.0 V |
| SPD Klasse: | M |
| Kapazität Leitung-Leitung (C): | ≤ 20 pF |
| Farbe: | Gelb |
| Serienwiderstand pro Leitung: | 1.0 Ω |
| Geeignet für Basiselement: | BXT BAS / BSP BAS 4 |
| Blitzstoßstrom (10/350 µs) (Iimp): | 10 kA |
| Kapazität Leitung-PG (C): | ≤ 25 pF |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Nennableitstrom (8/20 µs) pro Leitung (In): | 10 kA |
| Grenzfrequenz Leitung-PG (fG): | 100.0 MHz |
| Nennableitstrom (8/20 µs) (In): | 20 kA |
| Nennspannung (UN): | 5 V |
| Spannungsschutzpegel Leitung-PG für Iimp D1 (Up): | ≤ 40 V |
| Schutzart (mit eingestecktem Schutzmodul): | IP 20 |
| Gewicht: | 24 g |
| Spannungsschutzpegel Leitung-Leitung für Iimp D1 (Up): | ≤ 26 V |
| Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): | 2.5 kA |
| Spannungsschutzpegel Leitung-PG bei 1 kV/µs C3 (Up): | ≤ 11 V |
Produktmerkmale
| Montageart: | auf Basiselement |
| Nennspannung DC: | 5|5 V |
| Nennlaststrom: | 1 A |
| Blitzstoßstrom (10/350): | 10 kA |
| Ableiterüberwachung: | Ja |
| Höchste Dauerspannung AC: | 4.2 V |
| Höchste Dauerspannung DC: | 6 V |
| Nennableitstoßstrom (8/20): | 20 kA |
| Schutzpegel Ader/Erde: | 11 V |
| Schutzpegel Ader/Ader: | 11 V |
| Grenzfrequenz: | 100 MHz |
| Explosionsgeprüfte Ausführung: | Ja |
| Baubreite: | 12 mm |
| Erdung über: | Hutschiene |
