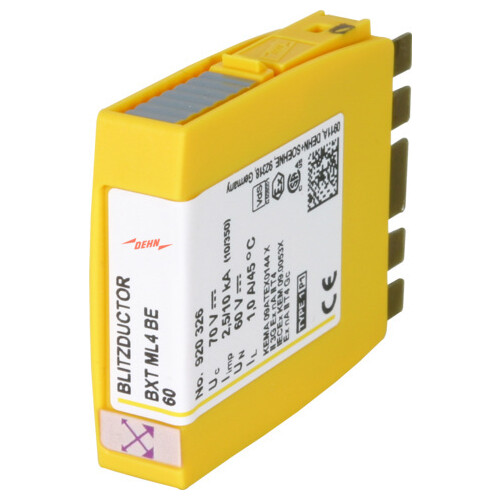

920326 Dehn BXT ML4 BE 60 Kombiableiter- Modul f. 4 Einzeladern Blitzductor XT
)
)
)
)
)
)
)
)
Artikelnummer :20484233
Hersteller Art Nr. :920326
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364109070
Dieser Artikel wird für Sie bestellt.
Beschreibung
BLITZDUCTOR XT
- Ableiterüberwachung: LifeCheck
- Nennspannung: 60V
- Farbe: gelb
- Gehäusewerkstoff: Polyamid PA 6.6
- Schutzart: IP20
- Gewicht: 24g

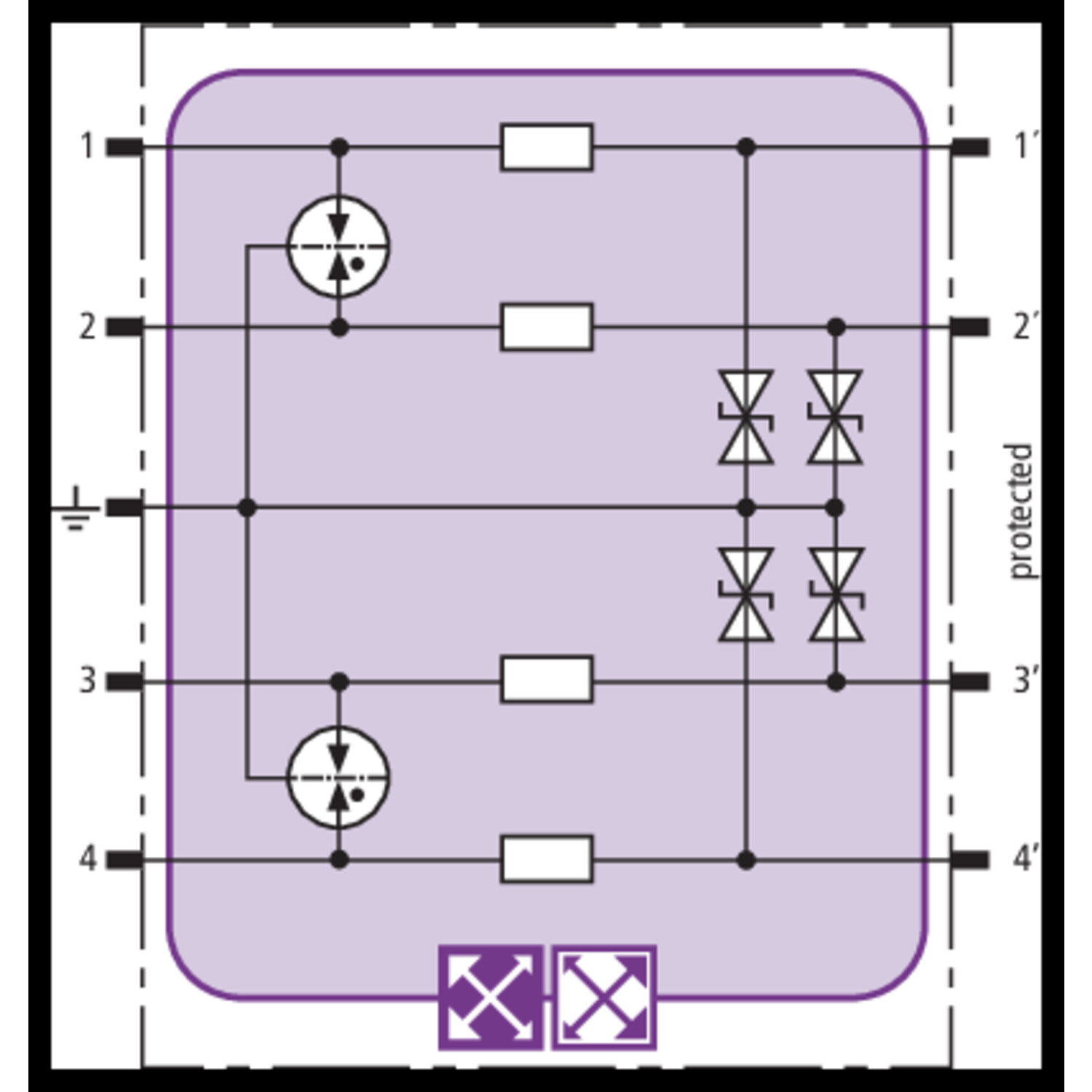

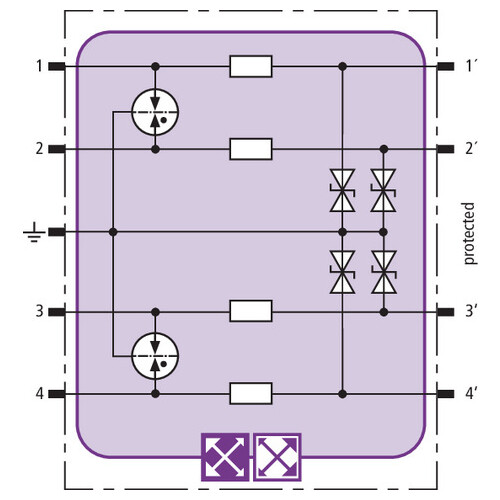

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
LIMMERT-KI Beschreibung
Das Dehn BXT ML4 BE 60 Kombiableiter-Modul bietet optimalen Schutz für vier Einzeladern und ist ideal für die Installation gemäß dem Blitzschutz-Zonenkonzept. Mit einer Nennspannung von 60 V und einem maximalen Blitzstoßstrom von 10 kA gewährleistet es eine zuverlässige Absicherung gegen Überspannungen. Die innovative LifeCheck-Funktion überwacht den Zustand des Moduls und zeigt thermische oder elektrische Überlastzustände kontaktlos an. Das Modul ist für den Betrieb in einem Temperaturbereich von -40 °C bis +80 °C geeignet und bietet eine Schutzart von IP 20. Das platzsparende Design und die einfache Montage auf Basiselementen machen es zur perfekten Wahl für moderne Blitzschutzsysteme.
Technische Merkmale (Limmert KI extrahiert):
| Blitzstoßstrom (10/350 µs) gesamt: | 10 kA |
| Nennspannung (DC): | 60 V |
| Nennlaststrom: | 1 A |
| Spannungsableitwert (line-PG) für Iimp D1: | ≤ 125 V |
| Montageart: | Auf Basiselement |
| Gehäusematerial: | Polyamid PA 6.6 |
| Farbe: | Gelb |
| Blitzstoßstrom (10/350 µs) pro Leitung: | 2,5 kA |
| Max. Dauerbetriebs-Spannung (d.c.): | 70 V |
| Spannungsableitwert (line-line) bei 1 kV/µs C3: | ≤ 180 V |
| Kapazität (line-line): | ≤ 250 pF |
| Schutzart: | IP 20 |
| Abschneidefrequenz (line-PG): | 9,0 MHz |
| Betriebstemperaturbereich: | -40 °C ... +80 °C |
| Spannungsableitwert (line-PG) bei 1 kV/µs C3: | ≤ 90 V |
| Serienwiderstand pro Leitung: | 1,0 Ohm |
| Nennableitstrom (8/20 µs) gesamt: | 20 kA |
| Kapazität (line-PG): | ≤ 500 pF |
| Spannungsableitwert (line-line) für Iimp D1: | ≤ 220 V |
| Max. Dauerbetriebs-Spannung (a.c.): | 49,5 V |
| Nennableitstrom (8/20 µs) pro Leitung: | 10 kA |
| Gewicht: | 24 g |
Produktmerkmale
| Montageart: | auf Basiselement |
| Nennspannung DC: | 60|60 V |
| Nennlaststrom: | 1 A |
| Blitzstoßstrom (10/350): | 10 kA |
| Ableiterüberwachung: | Ja |
| Höchste Dauerspannung AC: | 49.5 V |
| Höchste Dauerspannung DC: | 70 V |
| Nennableitstoßstrom (8/20): | 20 kA |
| Schutzpegel Ader/Erde: | 90 V |
| Schutzpegel Ader/Ader: | 180 V |
| Grenzfrequenz: | 9 MHz |
| Explosionsgeprüfte Ausführung: | Ja |
| Erdung über: | Hutschiene |
| Baubreite: | 12 mm |
