920242 Dehn Kombiableiter Modul für 1 Doppelader
)
)
)
)
)
)
)
)
Artikelnummer :22900094
Hersteller Art Nr. :920242
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4013364118362
Dieser Artikel wird für Sie bestellt.
Beschreibung
BLITZDUCTOR XT
- Ableiterüberwachung: LifeCheck
- Nennspannung: 12V
- Farbe: gelb
- Gehäusewerkstoff: Polyamid PA 6.6
- Schutzart: IP20
- Gewicht: 21g

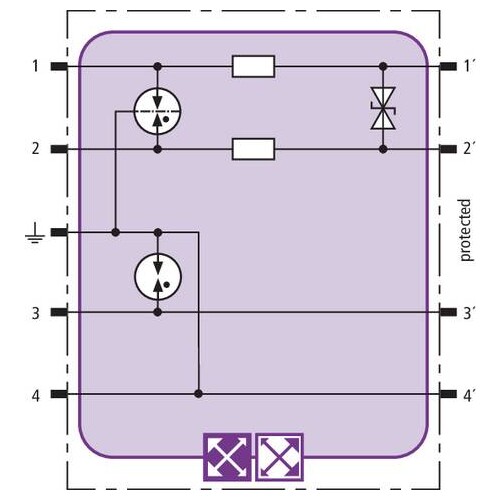

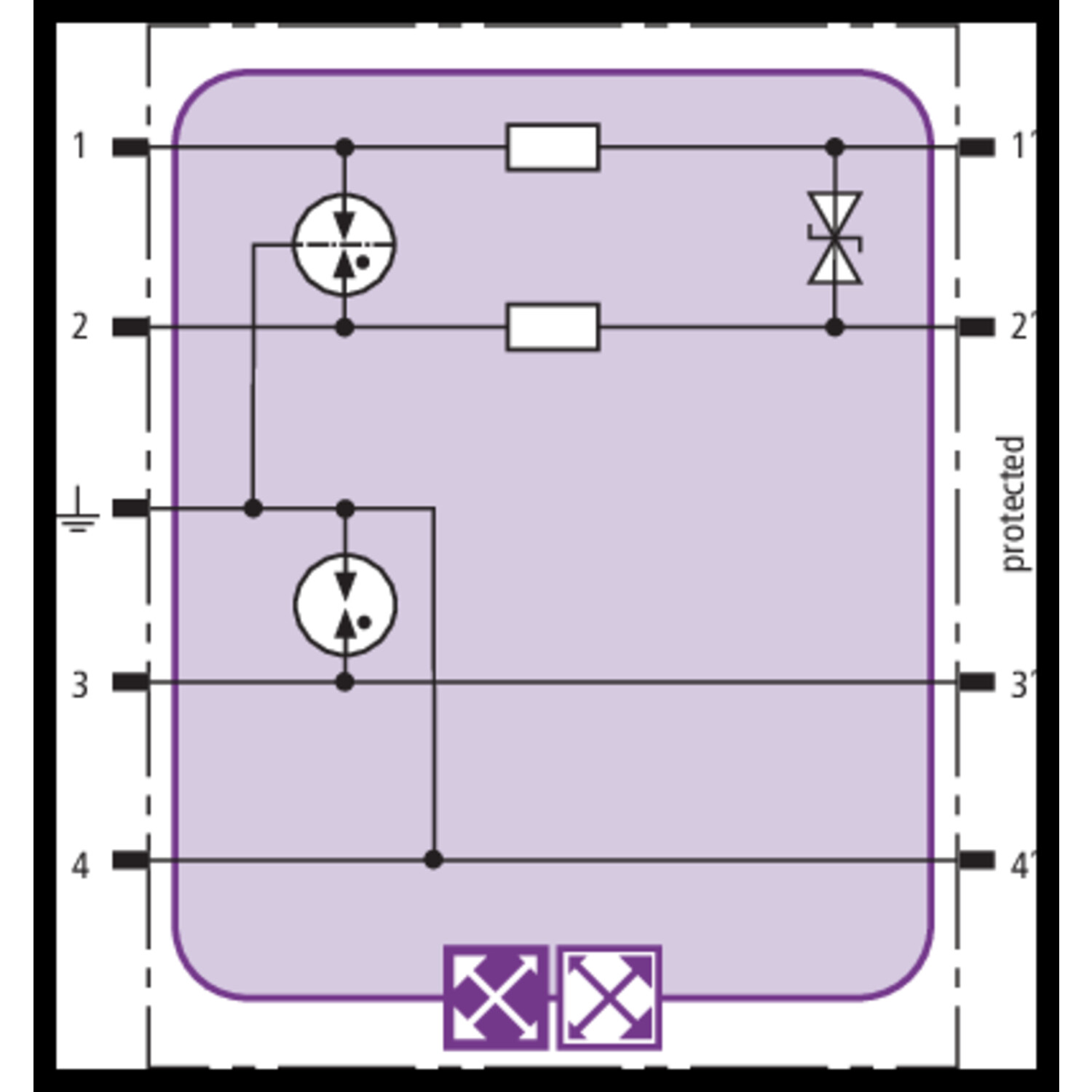

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
LIMMERT-KI Beschreibung
Das Dehn Kombiableiter Modul BXT ML2 BD S 12 (920 242) bietet optimalen Schutz für 1 Doppelader und Leitungsschirm. Mit einer Nennspannung von 12 V und einer Nennstromstärke von 1 A gewährleistet dieses platzsparende Modul eine zuverlässige Ableiterüberwachung durch das integrierte LifeCheck-System, das thermische und elektrische Überlastzustände erkennt. Der Blitzstoßstrom beträgt bis zu 9 kA, was eine hohe Schutzwirkung bei Blitzereignissen sicherstellt. Das Modul ist für den Betrieb im Temperaturbereich von -40°C bis +80°C geeignet und hat eine Schutzart von IP 20. Es kann direkt in ein Basisteil eingesteckt werden und ist ideal für den Einsatz in erdpotentialfreien symmetrischen Schnittstellen. Mit Zulassungen nach CSA und GOST ist es eine ausgezeichnete Wahl für industrielle Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Nennableitstoßstrom (8/20) pro Ader (In): | 10 kA |
| Blitzstoßstrom (10/350) gesamt (Iimp): | 9 kA |
| Höchste Dauerspannung AC (UC): | 10,6 V |
| Zulassungen: | CSA, GOST |
| Nennstrom bei 45°C (IL): | 1,0 A |
| Gewicht: | 20,600 g |
| Nennspannung (UN): | 12 V |
| Einsteckbar in Basisteil: | Ja |
| Höchste Dauerspannung DC (UC): | 15 V |
| Schutzart (gesteckt): | IP 20 |
| Schutzpegel Ad-Ad bei Iimp D1 (Up): | ≤ 26 V |
| Schutzpegel Ad-PG bei Iimp D1 (Up): | ≤ 550 V |
| SIL-Klassifizierung: | SIL2 / SIL3 |
| Nennableitstoßstrom (8/20) gesamt (In): | 20 kA |
| Erdung über Basisteil: | Ja |
| Betriebstemperaturbereich: | -40°C bis +80°C |
| Blitzstoßstrom (10/350) pro Ader (Iimp): | 2,5 kA |
| Farbe: | gelb |
Produktmerkmale
| Montageart: | auf Basiselement |
| Nennspannung DC: | 12|12 V |
| Nennlaststrom: | 1 A |
| Blitzstoßstrom (10/350): | 9 kA |
| Ableiterüberwachung: | Ja |
| Höchste Dauerspannung AC: | 10.6 V |
| Höchste Dauerspannung DC: | 15 V |
| Nennableitstoßstrom (8/20): | 20 kA |
| Schutzpegel Ader/Erde: | 550 V |
| Schutzpegel Ader/Ader: | 19 V |
| Grenzfrequenz: | 2.8 MHz |
| Explosionsgeprüfte Ausführung: | Ja |
| Erdung über: | Hutschiene |
| Baubreite: | 12 mm |
