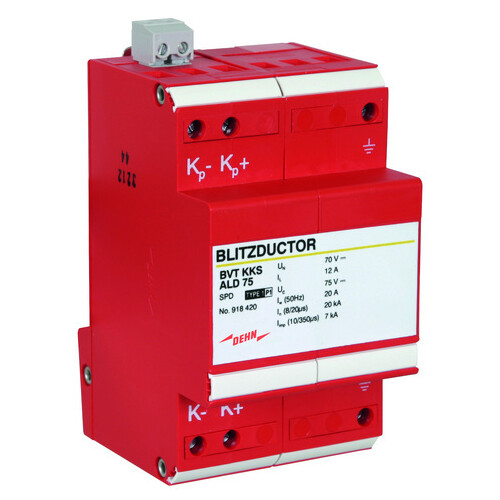

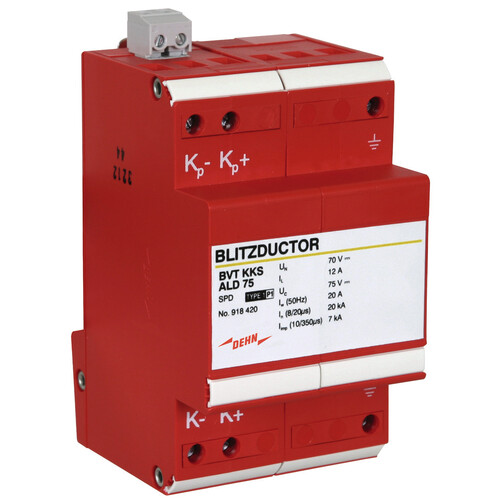

918420 Dehn Kombiableiter BLITZDUCTOR VT
)
)
)
)
)
)
)
)
Artikelnummer :22899947
Hersteller Art Nr. :918420
Herkunftsland :RO
Zolltarifnr :85363010
EAN: 4013364094895
Dieser Artikel wird für Sie bestellt.
Beschreibung

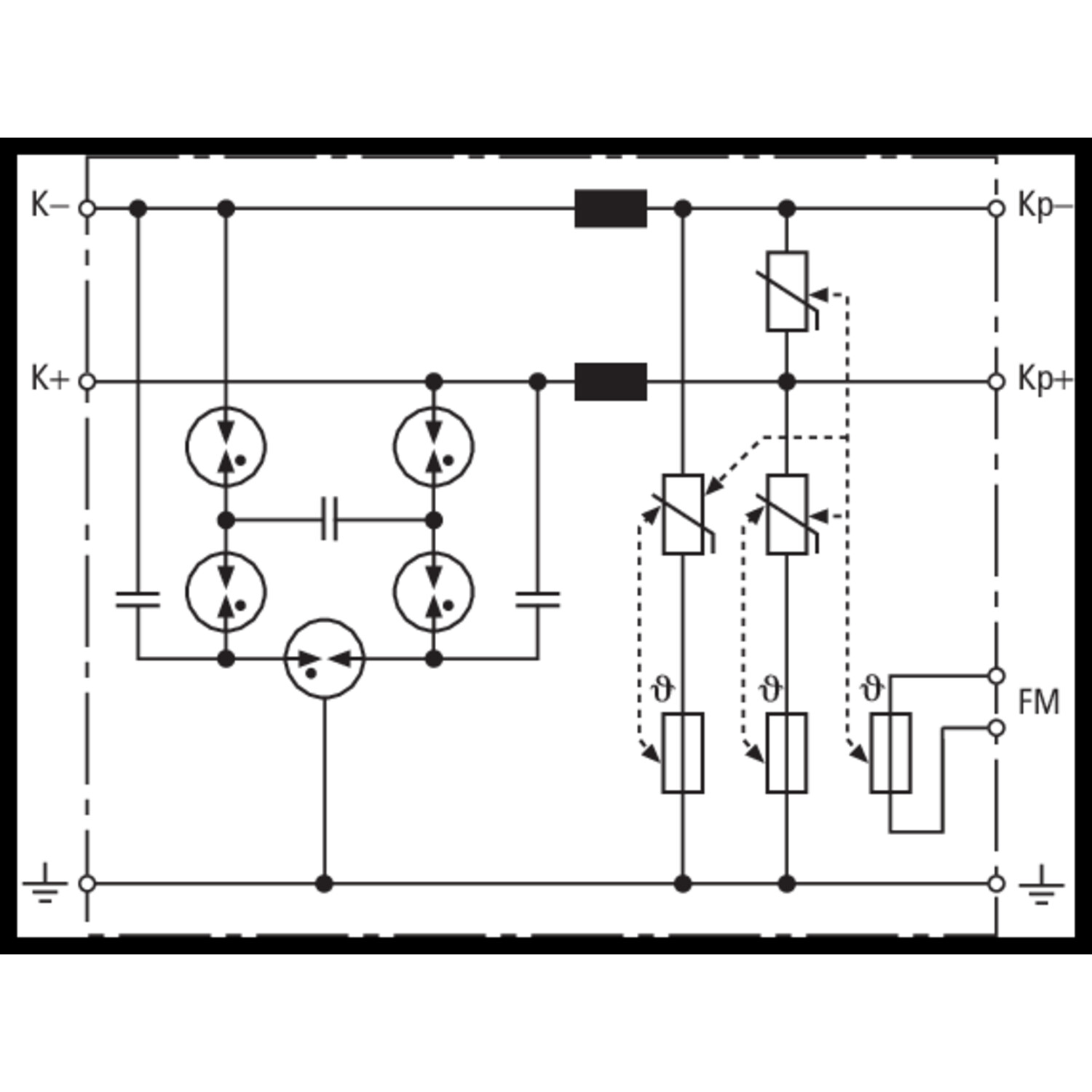

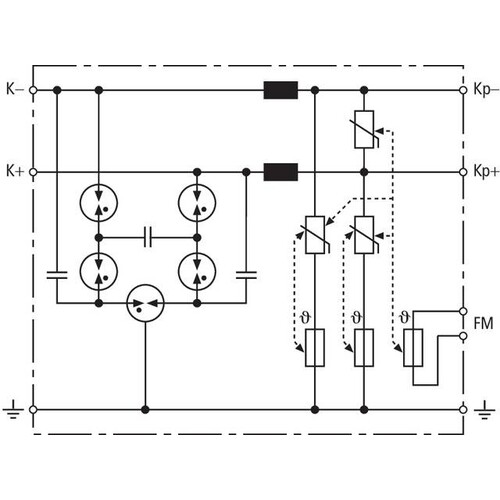

Energetisch koordinierter Kombiableiter zum Schutz des Gleichrichters im Schutzstromkreis (Farbe rot). Steckbarer Fernmeldekontakt (Öffner) für Überlast-Anzeige (Thermoüberwachung der Varistoren). Einbau im Stahlblechgehäuse empfohlen. Durch kapazitive Steuerung wird eine niedrige Impuls-Ansprechspannung erreicht.
LIMMERT-KI Beschreibung
Der Dehn Kombiableiter BLITZDUCTOR VT (Typ BVT KKS ALD 75) ist ein energiekoordiniertes Blitzstrom- und Überspannungsableiter-System, das speziell zum Schutz von Gleichrichtern in Schutzstromkreisen entwickelt wurde. Mit einer Nennspannung von 70 V und einem Nennstrom von 12 A bietet dieser Kombiableiter zuverlässigen Schutz gegen Überspannungen und Blitzschläge. Er kann Blitzstoßströme von bis zu 7 kA abführen und ist für die Montage auf 35 mm DIN-Schienen geeignet. Der Kombiableiter verfügt über einen Steckkontakt für die Fernüberwachung und zeigt Überlastbedingungen an, was eine thermische Überwachung der Varistoren ermöglicht. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C und der Schutzart IP 20 ist er für den Einsatz in verschiedenen Umgebungen geeignet. Das Gehäuse aus thermoplastischem Material in roter Farbe sorgt für eine hohe Sichtbarkeit und Langlebigkeit.
Technische Merkmale (Limmert KI extrahiert):
| Teststandards: | IEC 61643-21 / EN 61643-21 |
| Erdung über Schraubanschluss: | Ja |
| Nennableitstrom (8/20 µs) pro Leitung (In): | 20 kA |
| Montageart: | Hutschiene TH35 |
| Kapazität Leitung-Leitung (C): | ≤ 2 nF |
| Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): | 3,5 kA |
| Anschluss (Eingang/Ausgang): | Schraubanschluss |
| Schutzart: | IP 20 |
| Farbe: | Rot |
| Nennstrom (IL): | 12 A |
| Nennspannung (UN): | 70 V |
| Querschnittsfläche für Fernmeldekontakte max: | 1,5 mm² |
| Nennableitstrom (8/20 µs) (In): | 40 kA |
| Zulassungen: | EAC |
| Schaltleistung (d.c.): | 250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A |
| Fernmeldekontakt: | Öffner |
| Gewicht: | 212 g |
| Gehäusematerial: | Thermoplast, UL 94 V-0 |
| Querschnittsfläche, fest: | 0,5-6 mm² |
| Spannungsschutzpegel Leitung-Leitung für Iimp D1 (Up): | ≤ 400 V |
| Querschnittsfläche, flexibel: | 0,5-4 mm² |
| Anzugsmoment (Klemme): | 0,8 Nm |
| Spannungsschutzpegel Leitung-PG für Iimp D1 (Up): | ≤ 400 V |
| Kapazität Leitung-PG (C): | ≤ 2 nF |
| Blitzstoßstrom (10/350 µs) (Iimp): | 7 kA |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Max. Dauerbetriebs-Spannung (d.c.) (Uc): | 75 V |
| Abschneidefrequenz Leitung-Leitung (fG): | 1 MHz |
| Spannungsschutzpegel Leitung-PG bei 1 kV/µs PG (Up): | ≤ 350 V |
| Schaltleistung (a.c.): | 250 V / 0,5 A |
| Serienwiderstand pro Leitung: | 5 µH |
| Wechselstrom-Beständigkeit (A2): | 20 A |
| Spannungsschutzpegel Leitung-Leitung bei 1 kV/µs C3 (Up): | ≤ 350 V |
Produktmerkmale
| Montageart: | sonstige |
| Nennspannung DC: | 70|70 V |
| Nennlaststrom: | 12 A |
| Blitzstoßstrom (10/350): | 7 kA |
| Mit Fernmeldekontakt: | Ja |
| Anschluss 1: | Klemme |
| Ableiterüberwachung: | Ja |
| Höchste Dauerspannung DC: | 75 V |
| Nennableitstoßstrom (8/20): | 40 kA |
| Schutzpegel Ader/Erde: | 350 V |
| Schutzpegel Ader/Ader: | 350 V |
| Grenzfrequenz: | 1 MHz |

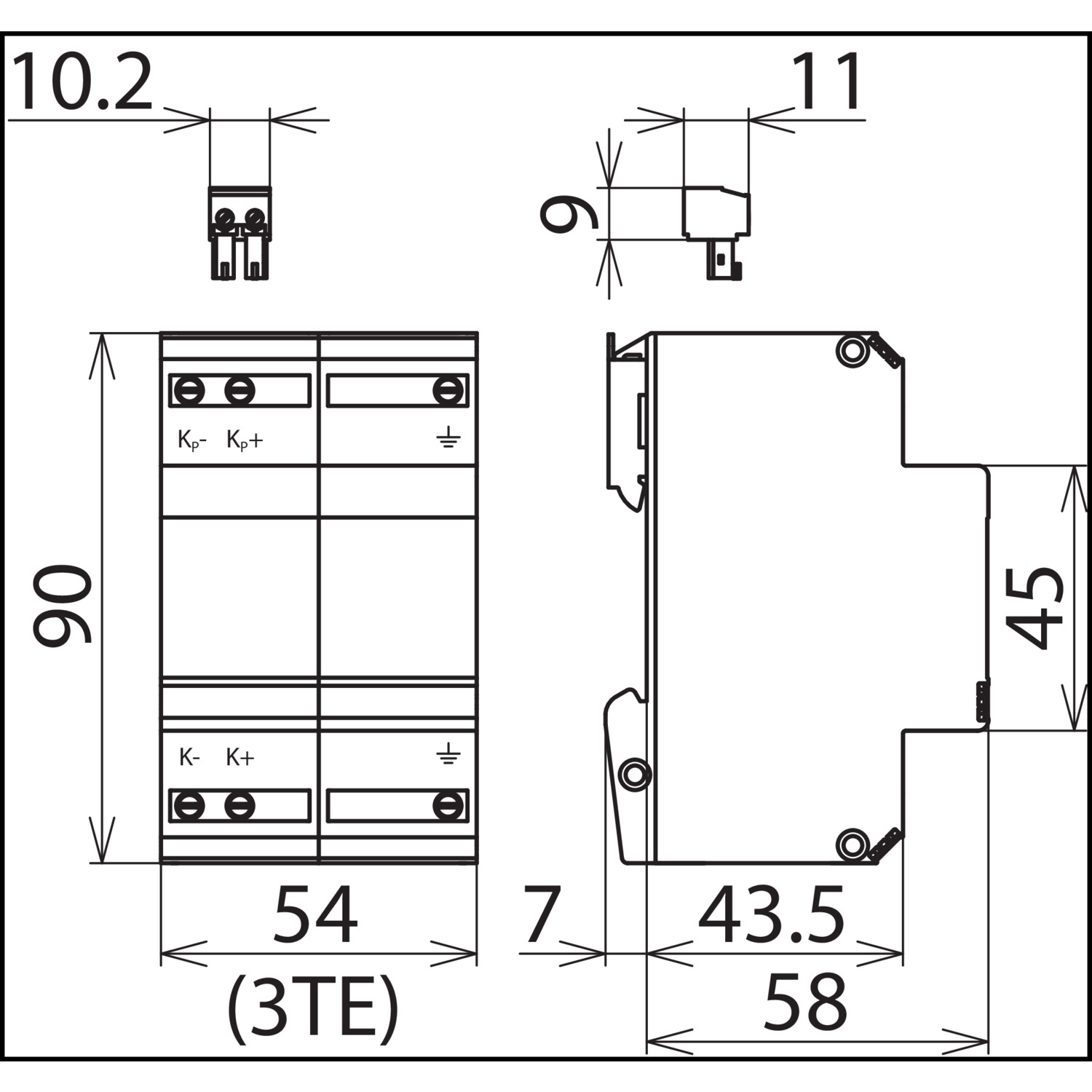

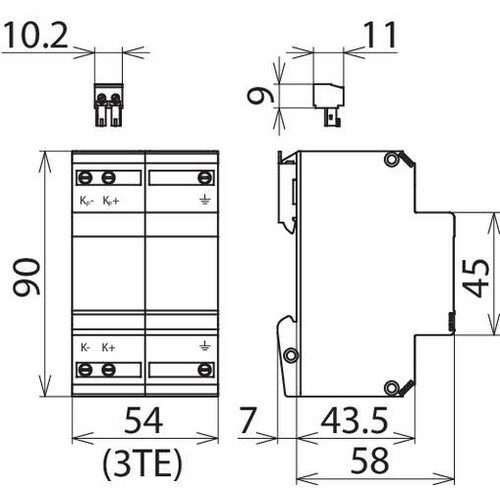

| Baubreite: | 54 mm |
| Erdung über: | separater Leiter |
