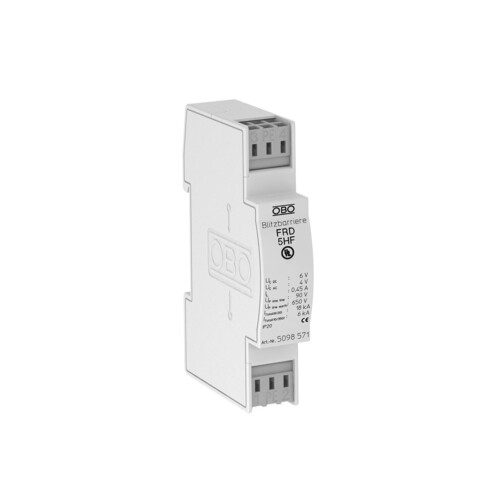

5098571 Obo FRD 5 HF Blitzbarriere mit HF Anwendungen 5V AC
)
)
)
)
Artikelnummer :22143744
Hersteller Art Nr. :5098571
Herkunftsland :HU
Zolltarifnr :85363030
EAN: 4012197074449 4012195702214 4012195578345 4012195702221
Dieser Artikel wird für Sie bestellt.
Beschreibung
Kombischutz für Doppeladersysteme mit HF-Anwendungen 5V
- Basis-, Mittel- und Feinschutz
- Zweistufige Schutzschaltung mit hohem Blitzstromableitvermögen
- Hohe Übertragungsfrequenz von bis zu 100 MHz
- Universell für alle Bus-Systeme
- Mit montagefreundlichen, schraublosen Anschlussklemmen
- Im platzsparenden 17,5 mm Rastermaß
Überspannungsschutz für den Einsatz in der Mess-, Steuer- und Regelungstechnik. ' Basis-, Mittel- und Feinschutz, ' Zweistufige Schutzschaltung mit hohem Blitzstromableitvermögen ' Hohe Übertragungsfrequenz von bis zu 100 MHz, ' Universell für alle Bus- Systeme (z.B. Profibus) ' Mit montagefreundlichen, schraublosen Anschlussklemmen, ' Im platzsparenden 17,5 mm Rastermaß Anwendung: Universeller Einsatz auf 35 mm-Hutprofilschiene in handelsüblichen Verteilergehäuse.
LIMMERT-KI Beschreibung
Die Obo FRD 5 HF Blitzbarriere ist eine hochleistungsfähige Überspannungsschutzlösung für HF-Anwendungen mit einer maximalen Dauerspannung von 4 V AC und 6 V DC. Sie bietet Basis-, Mittel- und Feinschutz durch eine zweistufige Schutzschaltung mit hohem Blitzstromableitvermögen, ideal für den Einsatz in der Mess-, Steuer- und Regelungstechnik. Mit einer hohen Übertragungsfrequenz von bis zu 100 MHz ist sie universell für alle Bussysteme, einschließlich Profibus, geeignet. Die Montage erfolgt einfach auf einer 35 mm-Hutschiene, und die schraublosen Anschlussklemmen sorgen für eine benutzerfreundliche Installation. Mit einem Temperaturbereich von -40 bis +80 °C und einer Schutzart von IP20 ist die Blitzbarriere auch für anspruchsvolle Umgebungen geeignet. Vertrauen Sie auf die Qualität von Obo für zuverlässigen Überspannungsschutz.
Technische Merkmale (Limmert KI extrahiert):
| Anschlussquerschnitt flexibel: | 0,14 - 2,5 mm² |
| Höchste Dauerspannung AC: | 4 V |
| Kategorie: | Typ 1+2+3 / D1+C2+C1 |
| Anzahl Pole: | 2 |
| Temperaturbereich: | -40 - +80 °C |
| Montageart: | Hutschiene 35 mm |
| Teilungseinheit TE (17,5 mm): | 1 |
| Anschlussquerschnitt starr: | 0,14 - 2,5 mm² |
| Stoßstromfestigkeit Ader - Ader: | C2: 18 kV / 9 kA (8/20µs) |
| Gesamt-Ableitstoßstrom (10/350): | D1: 6 kA |
| Anschlussquerschnitt mehrdrähtig: | 0,14 - 2,5 mm² |
| Erdung über: | Klemme |
| Gesamt-Ableitstoßstrom (8/20): | 18 kA |
| Schutzart: | IP20 |
| Serienwiderstand pro Ader: | 2,2 Ω ± 10 % |
| Stoßstromfestigkeit Ader - Erde: | C2: 18 kV / 9 kA (8/20µs) |
| Schutzpegel Ader - Erde: | <650 V |
| Prüfnorm: | IEC 61643-21 |
| Nennlaststrom: | 0,45 A |
| Zulassungen: | UL |
| Höchste Dauerspannung DC: | 6 V |
| Schutzpegel Ader - Ader: | <90 V |
Produktmerkmale
| Montageart: | sonstige |
| Nennlaststrom: | 0.45 A |
| Blitzstoßstrom (10/350): | 3 kA |
| Mit Fernmeldekontakt: | Nein |
| Anschluss 1: | sonstige |
| Ableiterüberwachung: | Nein |
| Höchste Dauerspannung AC: | 4 V |
| Höchste Dauerspannung DC: | 6 V |
| Nennableitstoßstrom (8/20): | 9 kA |
| Schutzpegel Ader/Erde: | 650 V |
| Schutzpegel Ader/Ader: | 90 V |
| Frequenz: | Hutschiene TH35 MHz |
| Grenzfrequenz: | Klemme MHz |
| Explosionsgeprüfte Ausführung: | Nein |
