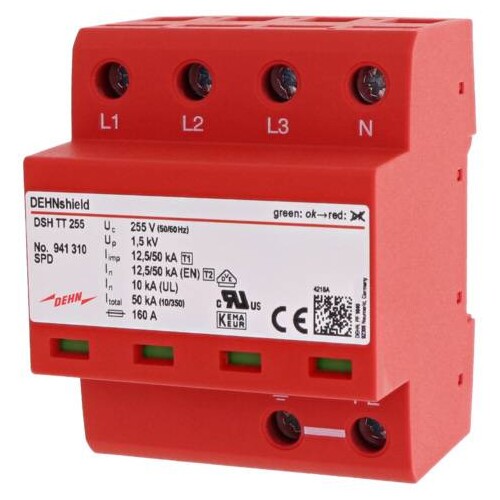

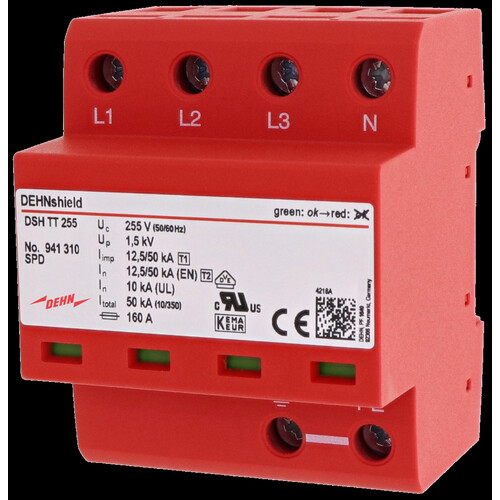

941310 DEHN DSH TT 255 Kombiableiter Typ1+2 Dehnshield 3pol.+N TT+TN-S System
)
)
)
)
)
)
)
)
Artikelnummer :20276242
Hersteller Art Nr. :941310
Herkunftsland :DE
Zolltarifnr :85363090
EAN: 4013364131798
Dieser Artikel wird für Sie bestellt.
Beschreibung
DEHNshield
- Nennspannung AC: 230/400V (50/60 Hz)
- Höchste Dauerspannung AC: 255V
- Anzahl der Ports: 1
- Funktions-/ Defektanzeige: grün/rot
- Einbauort: Innenraum
- Schutzart: IP20
- Gewicht: 480g
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
LIMMERT-KI Beschreibung
Der DEHN DSH TT 255 Kombiableiter ist ein anwendungsoptimierter, vorkonfektionierter Blitzstrom- und Überspannungsableiter vom Typ 1 und 2. Mit einer kompakten Baugröße von nur 4 TE und einer Nennspannung von 230/400 V ist er ideal für den Einsatz in TT- und TN-S-Systemen. Die innovative Funkenstreckentechnologie ermöglicht eine platzsparende Installation und schützt effektiv vor Überspannungen, auch bei direkten Blitzeinschlägen. Der Kombiableiter bietet eine Blitzstoßstromkapazität von bis zu 50 kA und eine spezifische Energie von 625,00 kJ/Ohm. Mit einer Betriebstemperatur von -40 °C bis +80 °C und einer Schutzart von IP 20 ist er für den Innenbereich geeignet. Der DSH TT 255 ist eine zuverlässige Lösung für den Schutz von Wohngebäuden und empfindlichen Geräten.
Technische Merkmale (Limmert KI extrahiert):
| Blitzstoßstrom [L-N]/[N-PE] (Iimp): | 12,5 / 50 kA |
| Gewicht: | 480 g |
| Blitzstoßstrom (10/350 µs) gesamt (Itotal): | 50 kA |
| Nennspannung (AC): | 230 / 400 V |
| Schutzpegel [L-N]/[N-PE] (UP): | ≤ 1,5 / ≤ 1,5 kV |
| Folgestromlöschfähigkeit [L-N]/[N-PE] (Ifi): | 25 kArms / 100 Arms |
| Max. Dauerbetriebsspannung (AC): | 255 V |
| Spezifische Energie gesamt (W/R): | 625,00 kJ/Ohm |
| Querschnittsbereich (min.): | 1,5 mm² (solid/flexible) |
| Montageart: | Hutschiene TH35 |
| Anzahl der Anschlüsse: | 1 |
| Nennableitstrom [L-N]/[N-PE] (In): | 12,5 / 50 kA |
| Gehäusematerial: | Thermoplast, rot, UL 94 V-0 |

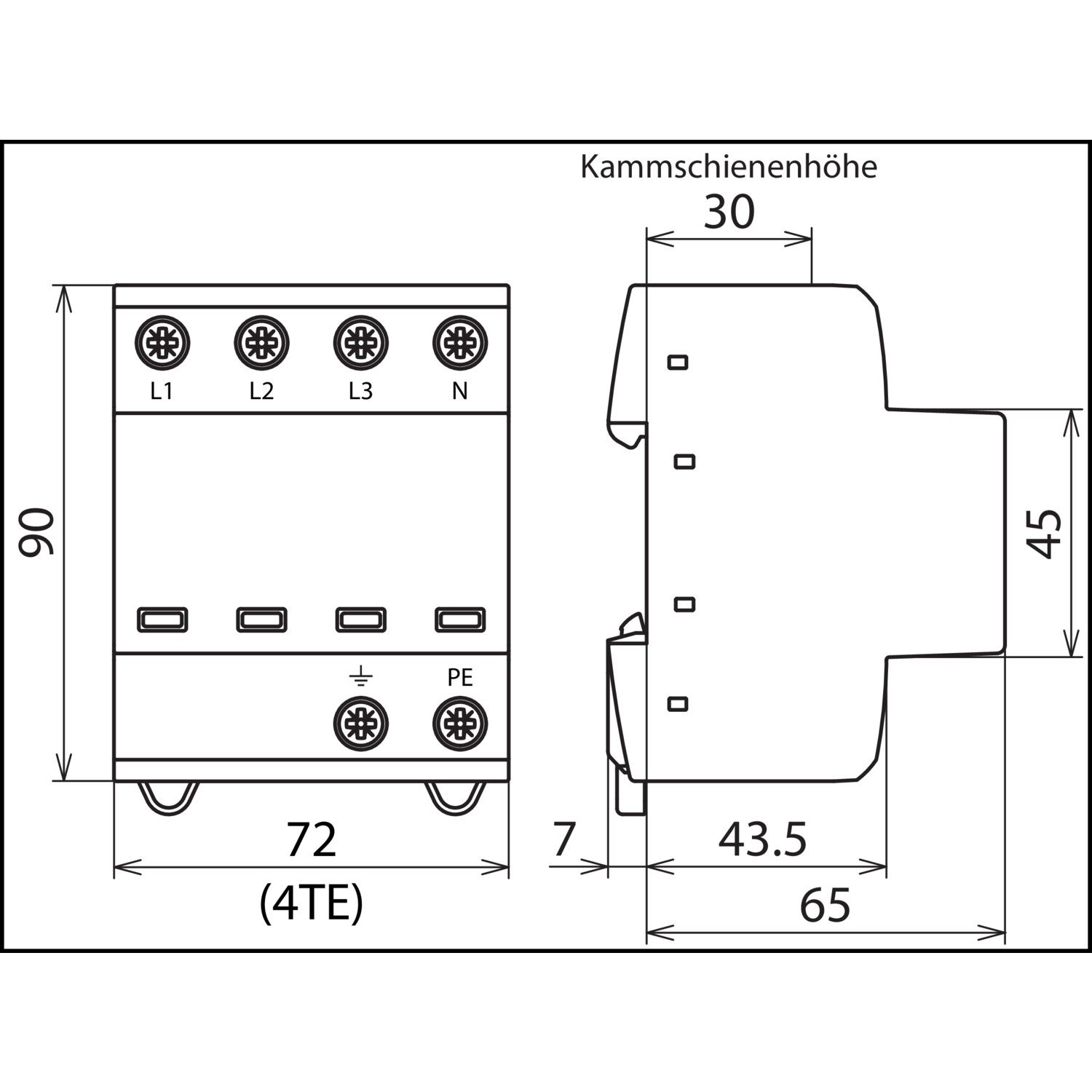

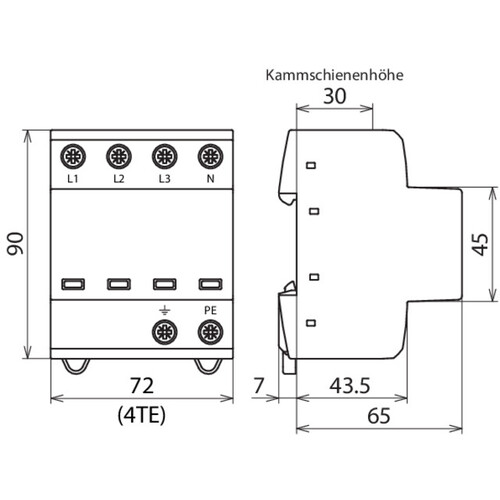

| Baugröße: | 4 TE |
| Einsatzort: | Inneninstallation |
| Schutzart: | IP 20 |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Max. Netzseitiger Überstromschutz: | 160 A gG |
| Querschnittsbereich (max.): | 35 mm² (stranded) / 25 mm² (flexible) |
Produktmerkmale
| Nennspannung AC: | 230 V |
| Baugröße: | 4 TE |
| Montageart: | sonstige |
| Folgestromlöschfähigkeit: | 25 kA |
| Signalisierung am Gerät: | optisch |
| Höchste Dauerspannung AC: | 255 V |
| Schutzpegel L-N: | 1.5 kV |
| Schutzpegel N-PE: | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 25 mm² |
| Blitzstoßstrom (10/350): | 50 kA |
| Prüfklasse: | Typ 1 und 2 |
| Polzahl: | 4 |
| Spannungsschaltende Funkenstreckentechnologie: | Ja |
| Netzform TT: | Ja |
| Netzform TN-S: | Ja |
| Überstromgeschützter Spannungsabgriff: | Nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | Ja |
| Spezifische Energie (W/R): | 625 kJ/Ohm |
