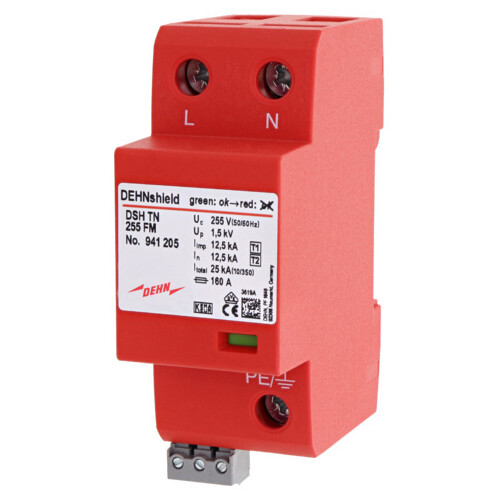

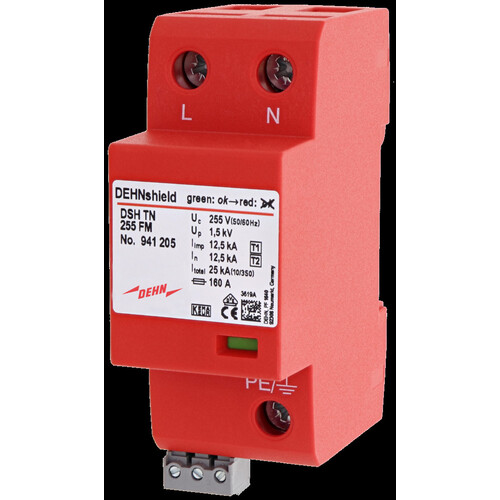

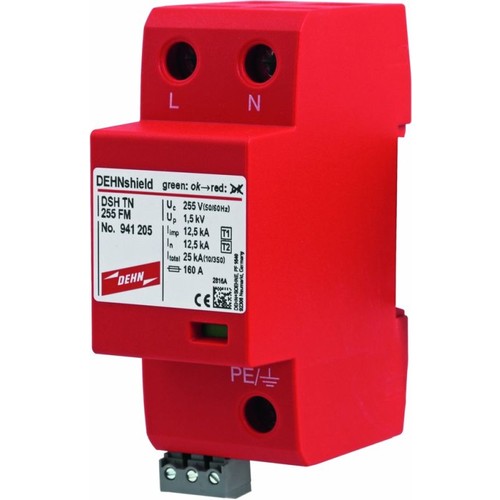

941205 Dehn Anwendungsopt. Kombiableiter DEHNshield Typ 1+2 für einphasige TN-Sy
)
)
)
)
)
)
)
)
)
)
Artikelnummer :25048843
Hersteller Art Nr. :941205
Herkunftsland :DE
Zolltarifnr :85363090
EAN: 4013364289185
Dieser Artikel wird für Sie bestellt.
Beschreibung
DEHNshield
- Blitzstoßstrom: 25 kA
- Nennspannung AC: 230V
- Funktions-/Defektanzeige: grün/rot
- Anzahl der Ports: 1
- Einbauort: Innenraum
- Schutzart: IP20
- Gewicht: 260 g
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ¿ 2.
LIMMERT-KI Beschreibung
Der DEHNshield Typ 1 + 2 (DSH TN 255 FM) ist ein anwendungsoptimierter Kombiableiter, der speziell für einphasige TN-Systeme entwickelt wurde. Mit einer Nennspannung von 230 V und einer höchsten Dauerspannung von 255 V bietet dieser Kombiableiter umfassenden Schutz vor Überspannungen, einschließlich direkter Blitzeinschläge. Die platzsparende Funkenstreckentechnologie ermöglicht eine kompakte Bauweise von nur 2 TE pro Pol. Der Blitzstoßstrom von bis zu 25 kA sowie die Folgestromlöschfähigkeit von 25 kAeff gewährleisten eine hohe Schutzwirkung. Der DEHNshield ist einfach auf einer Hutschiene TH35 zu montieren und eignet sich ideal für den Einsatz in Wohngebäuden und speziellen Anwendungen. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er für verschiedene Umgebungen geeignet. Die integrierte Fernsignalisierung bietet zusätzliche Sicherheit und Überwachung.
Technische Merkmale (Limmert KI extrahiert):
| Nennspannung AC: | 230 V |
| Anschlussquerschnitt (L, N, PE, 9) (max.): | 35 mm² mehrdrähtig / 25 mm² feindrähtig |
| Fernsignalisierung: | Ja |
| Anzahl der Ports: | 1 |
| Gehäusewerkstoff: | Thermoplast, rot, UL 94 V-0 |
| Blitzstoßstrom (10/350 µs) [L+N-PE] (Itotal): | 25 kA |
| Max. netzseitiger Überstromschutz: | 160 A gG |
| Montageart: | Hutschiene TH35 |
| Anschlussquerschnitt (L, N, PE, 9) (min.): | 1,5 mm² ein- / feindrähtig |

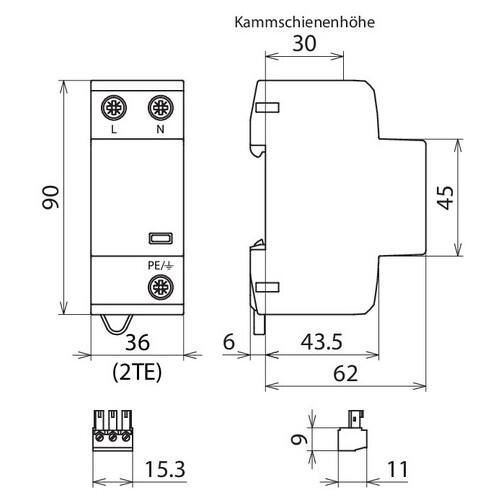

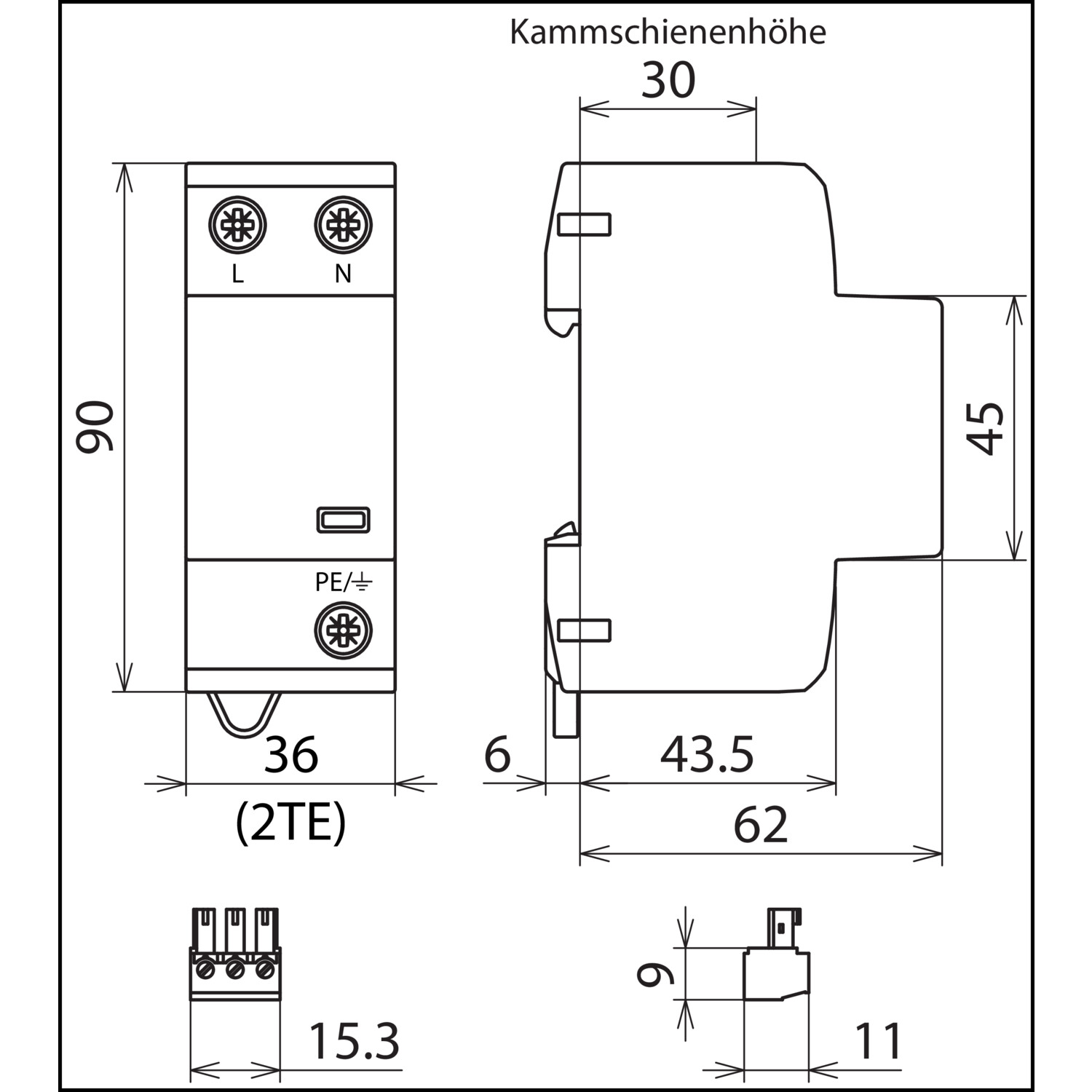

| Baugröße: | 2 TE |
| Folgestromlöschfähigkeit AC (Ifi): | 25 kAeff |
| Schutzpegel [L-PE]/[N-PE] (UP): | ≤ 1,5 / ≤ 1,5 kV |
| Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L+N-PE] (In): | 12,5 / 25 kA |
| Schutzart: | IP 20 |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Ansprechzeit (tA): | ≤ 100 ns |
| Höchste Dauerspannung AC: | 255 V |
| Gewicht: | 260 g |
Produktmerkmale
| Nennspannung AC: | 230 V |
| Fernsignalisierung: | Ja |
| Baugröße: | 2 TE |
| Montageart: | sonstige |
| Signalisierung am Gerät: | optisch |
| Folgestromlöschfähigkeit: | 25 kA |
| Höchste Dauerspannung AC: | 255 V |
| Schutzpegel N-PE: | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 25 mm² |
| Blitzstoßstrom (10/350): | 25 kA |
| Prüfklasse: | Typ 1 und 2 |
| Polzahl: | 2 |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | Ja |
| Spezifische Energie (W/R): | 156.25 kJ/Ohm |
| Überstromgeschützter Spannungsabgriff: | Nein |
| Netzform TN: | Ja |
| Spannungsschaltende Funkenstreckentechnologie: | Ja |
