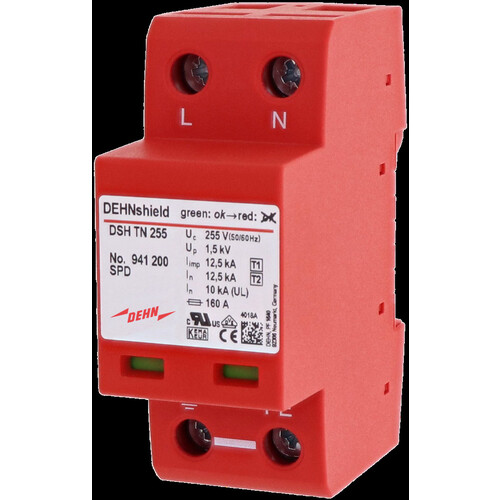

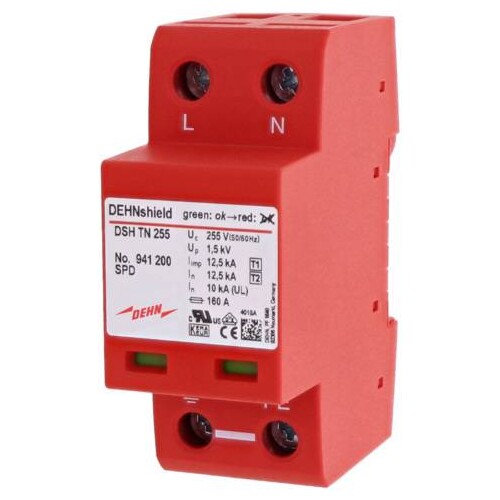

941200 DEHN Basis-Kombiableiter Typ 1 DEHNshield f. einphasige TN-Systeme
)
)
)
)
)
)
)
)
Artikelnummer :20049862
Hersteller Art Nr. :941200
Herkunftsland :DE
Zolltarifnr :85363090
EAN: 4013364138209
Dieser Artikel wird für Sie bestellt.
Beschreibung
DEHNshield
- Nennspannung AC: 230/400V (50/60 Hz)
- Höchste Dauerspannung AC: 255V (50/60 Hz)
- Anzahl der Ports: 1
- Funktions-/ Defektanzeige: grün/rot
- Einbauort: Innenraum
- Schutzart: IP20
- Gewicht: 250g
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Nichtausblasende Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ' 2.
LIMMERT-KI Beschreibung
Der DEHN Basis-Kombiableiter Typ 1 DEHNshield DSH TN 255 ist ein anwendungsoptimierter und vorverdrahteter Blitzstrom- und Überspannungsschutz, der speziell für einphasige TN-Systeme entwickelt wurde. Mit einer kompakten Baugröße von 2 TE und einer Nennspannung von 230 V (50/60 Hz) ist dieser Kombiableiter ideal für die Installation in Wohngebäuden und speziellen Anwendungen. Die innovative Funkenstreckentechnologie ermöglicht eine platzsparende Ausführung, während die hohe Blitzstromkapazität von bis zu 25 kA und die spezifische Energie von 156,25 kJ/Ohm einen effektiven Schutz bieten. Der DEHNshield ist für den Einsatz in Innenräumen geeignet und bietet eine Schutzart von IP 20. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er robust und zuverlässig. Der Kombiableiter ist einfach auf einer Hutschiene TH35 zu montieren und bietet eine optische Signalisierung des Betriebszustands.
Technische Merkmale (Limmert KI extrahiert):
| Gewicht: | 250 g |
| Vorübergehende Überspannung (TOV) [L-N]: | 440 V / 120 min. |
| Spannungsschutzpegel [L-PE]/[N-PE]: | ≤ 1,5 / ≤ 1,5 kV |
| Spezifische Energie [L,N-PE]: | 39,06 kJ/Ohm |
| Querschnittsbereich (L, N, PE) (min.): | 1,5 mm² solid/flexible |
| Blitzstrom (10/350 µs) [L,N-PE]: | 12,5 kA |
| Anzahl der Anschlüsse: | 1 |

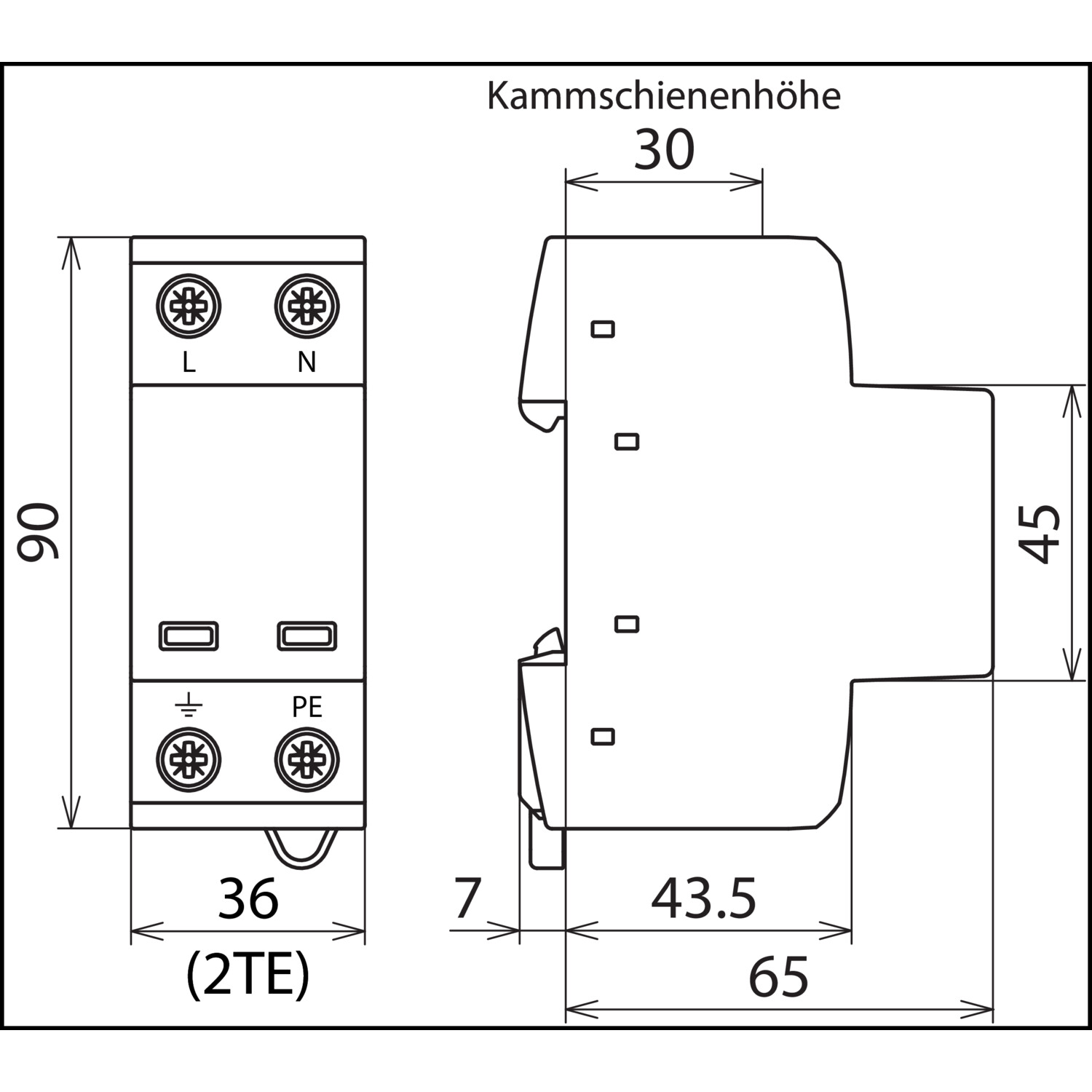

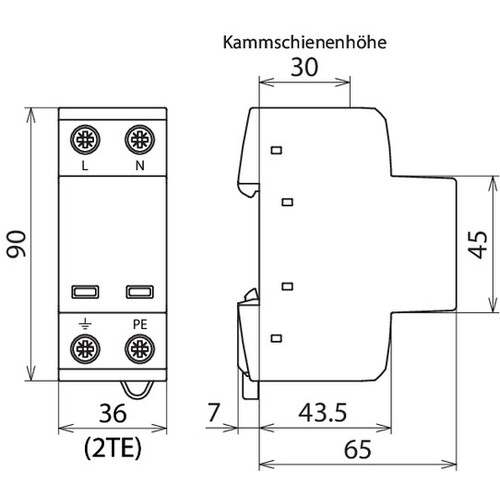

| Baugröße: | 2 TE |
| Blitzstrom (10/350 µs) [L+N-PE]: | 25 kA |
| Gehäusematerial: | Thermoplast, rot, UL 94 V-0 |
| Schutzart: | IP 20 |
| Montage: | Hutschiene TH35 |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Max. Netzseitiger Überstromschutz: | 160 A gG |
| Nennspannung (AC): | 230 V (50/60 Hz) |
| Installationsort: | Inneninstallation |
| Querschnittsbereich (L, N, PE) (max.): | 35 mm² stranded / 25 mm² flexible |
| Nennableitstrom (8/20 µs) [L/N-PE]/[L+N-PE]: | 12,5 / 25 kA |
| Max. Dauerbetriebsspannung (AC): | 255 V (50/60 Hz) |
| Spezifische Energie [L+N-PE]: | 156,25 kJ/Ohm |
| Folgestromlöschfähigkeit (AC): | 25 kArms |
Produktmerkmale
| Nennspannung AC: | 230 V |
| Baugröße: | 2 TE |
| Montageart: | sonstige |
| Signalisierung am Gerät: | optisch |
| Folgestromlöschfähigkeit: | 25 kA |
| Höchste Dauerspannung AC: | 255 V |
| Schutzpegel N-PE: | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 25 mm² |
| Blitzstoßstrom (10/350): | 25 kA |
| Prüfklasse: | Typ 1 und 2 |
| Ausblasend: | Nein |
| Polzahl: | 2 |
| Netzform TN: | Ja |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | Ja |
| Überstromgeschützter Spannungsabgriff: | Nein |
| Spannungsschaltende Funkenstreckentechnologie: | Ja |
| Spezifische Energie (W/R): | 156.25 kJ/Ohm |
