478051 DEHN Erdungsfestpunkt Typ M M10/M12 NIRO m. Anschlussachse St/tZn u.
)
)
)
)
)
)
Artikelnummer :20815438
Hersteller Art Nr. :478051
Herkunftsland :DE
Zolltarifnr :85359000
EAN: 4013364124448
Dieser Artikel wird für Sie bestellt.
Beschreibung

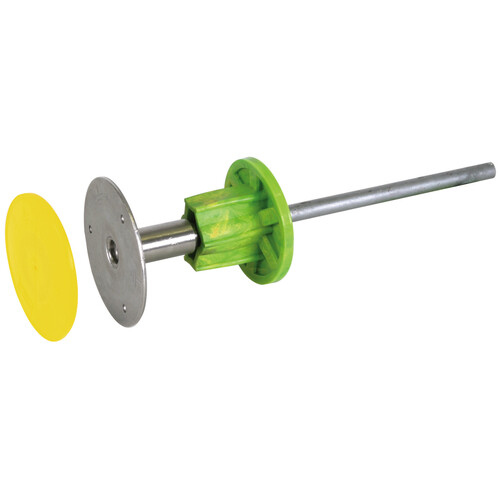

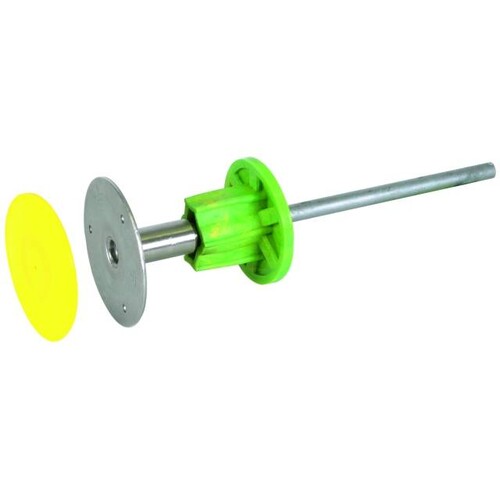

Erdungsfestpunkt
- Anschlussgewinde: M10/M12
- Werkstoff Platte: NIRO
- Werkstoff Achse: St/tZn
- Anschlussplatte : 80 mm
- Gewicht: 370 g
Erdungsfestpunkt nach DIN EN 62561-1, als korrosionsfreien Anschluss der Ableitung z. B. an die Bewehrung von Gebäuden oder an die Erdungsanlage, für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich zum Einbau in die Schalung. Ausführung Typ M mit verpresster Anschlussachse (10 mm) inkl. zusätzlicher Wassersperre und Anschlussgewinde M10 / 12. Geprüft mit Druckluft 5 bar nach DIN EN 62561-5 und mit 1 bar Druckwasser.
LIMMERT-KI Beschreibung
Der Erdungsfestpunkt Typ M von DEHN ist eine zuverlässige Lösung für die korrosionsfreie Verbindung von Erdungsanlagen, ideal für den Schutzpotentialausgleich und Funktionspotentialausgleich. Mit einem Anschlussgewinde von M10/M12 und einer robusten Edelstahlplatte (316 V4A) bietet dieses Produkt hohe Widerstandsfähigkeit und Langlebigkeit. Die Anschlussachse hat eine Länge von 155 mm und einen Durchmesser von 10 mm, während die Anschlussplatte einen Durchmesser von 80 mm aufweist. Der Erdungsfestpunkt wurde gemäß EN 62561-5 getestet und bietet einen Kurzschlussstrom von bis zu 3.7 kA. Mit einer zusätzlichen Wassersperre aus PVC ist er optimal gegen Wasserpenetration geschützt. Dieses Produkt ist eine ausgezeichnete Wahl für den Einbau in Schalungen und bietet eine sichere Verbindung für Erdungsanwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Materialnummer: | 1.4571 / 1.4404 / 1.4401 |
| Anschlussgewinde: | M10 / M12 |
| Gewicht: | 370 g |
| Kurzschlussstrom (50 Hz): | 3.7 kA |
| Material der Platte: | Edelstahl 316 (V4A) |
| Material der Achse: | St/tZn |
| Material der Wassersperre: | PVC |
| Mindestlängen der Schrauben M10: | 35 mm (Gewindelänge 40 mm) |
| Mindestlängen der Schrauben M12: | 15 mm (Gewindelänge 20 mm) |
| Standard: | EN 62561-1 |

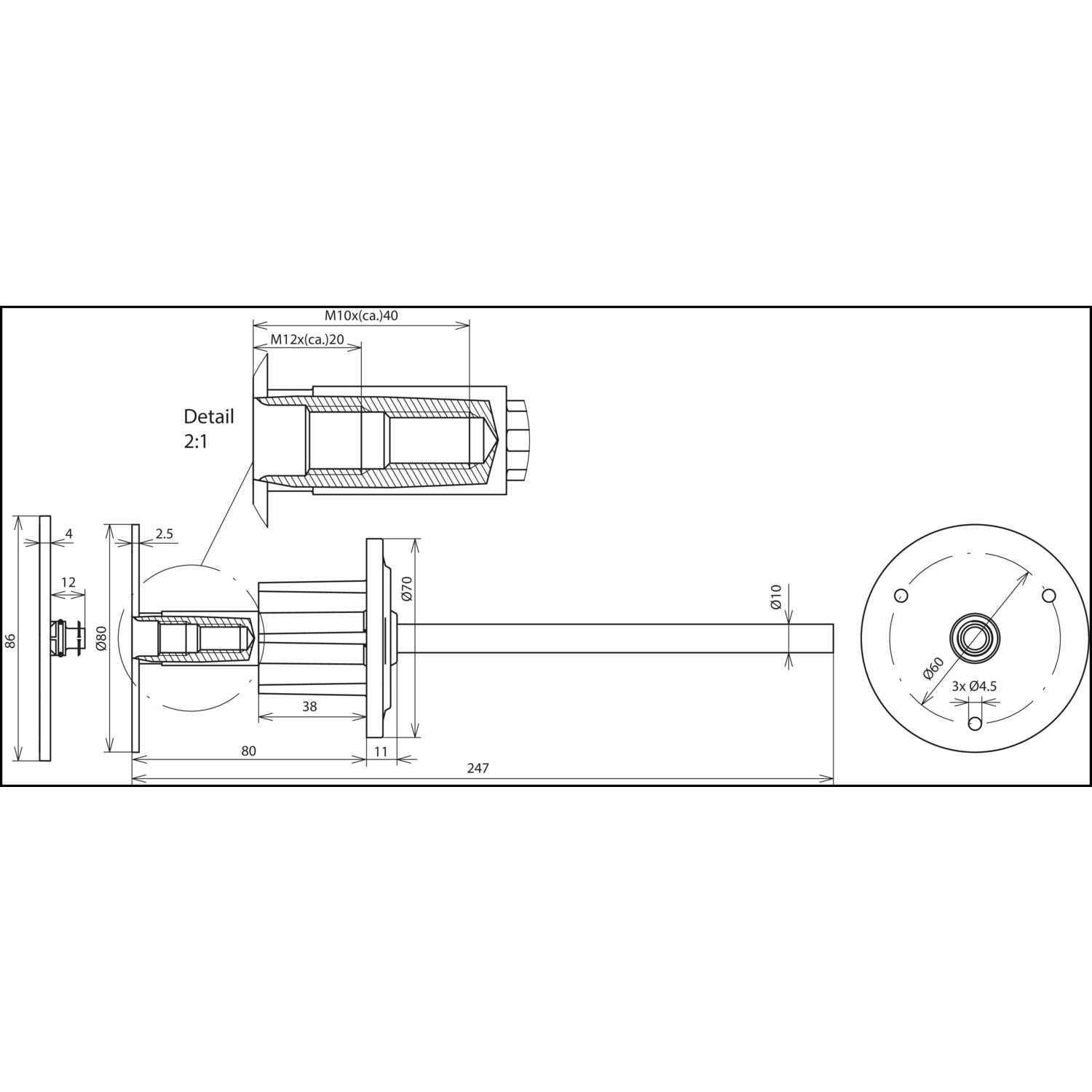

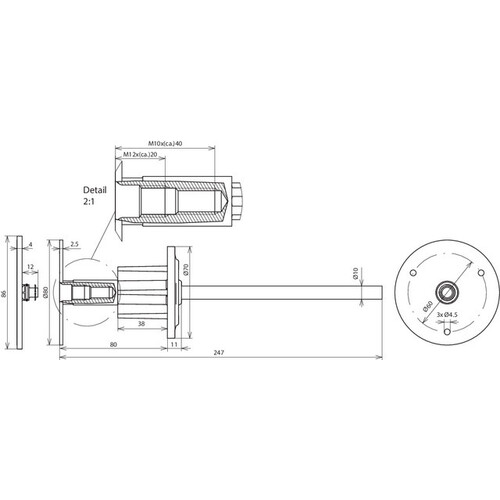

| Dimension der Anschlussachse (Ø / Länge): | 10 mm / 155 mm |
| Durchmesser der Anschlussplatte: | 80 mm |
Produktmerkmale
| Anschlussgewindemaß metrisch: | 10 |
| Werkstoff: | Edelstahl 316 (V4A) |
| Anschlussachse: | 155 mm |
| Durchmesser Anschlussplatte: | 80 mm |
| Länge: | 50 mm |
| Werkstoff der Anschlusslasche: | Stahl, feuerverzinkt |
