989408 DEHN Informationstechnik-Anschaltkasten
)
)
)
)
)
)
)
)
Artikelnummer :21210841
Hersteller Art Nr. :989408
Herkunftsland :DE
Zolltarifnr :85371098
EAN: 4013364120396
Dieser Artikel wird für Sie bestellt.
Beschreibung
ITAK Ex
- Nennspannung: 24V
- Höchste Dauerspannung: 33 V DC
- Schutzart: IP 65
- Anschluss Eingang / Ausgang: Kabelverschraubung M20 x 1,5
- Erdung über: Schraubklemme an Gehäusewand
- Gehäusewerkstoff: Aluminium
- Farbe: grau
- Gewicht: 1 kg
Anschlussfertige Überspannungsableiter-Einheit BXT ML4 BD EX 24 und BXT BAS EX komplett montiert im Anschlusskasten für eigensichere Messkreise. Erfüllt Anforderungen nach FISCO.
LIMMERT-KI Beschreibung
Der DEHN Informationstechnik-Anschaltkasten ITAK EXI BXT 24 ist eine vorkonfektionierte Einheit für zwei Ex(i)-Kreise, die speziell für den Einsatz in explosionsgefährdeten Bereichen entwickelt wurde. Mit einer Nennspannung von 24 V und einem maximalen Dauerbetriebs-Spannung von 33 V bietet dieser Anschaltkasten zuverlässigen Schutz für eigensichere Messkreise. Die Schutzart IP 65 gewährleistet eine hohe Widerstandsfähigkeit gegen Staub und Wasser, während die Betriebstemperatur von -40 °C bis +80 °C eine breite Anwendung ermöglicht. Der ITAK EXI BXT 24 erfüllt die FISCO-Anforderungen und ist mit einem SPD-Überwachungsystem ausgestattet, das eine zuverlässige Funktionalität sicherstellt. Mit einem Gesamt-Nennableitstrom von 20 kA und einer robusten Aluminium-Gehäusekonstruktion ist dieser Anschaltkasten ideal für industrielle Anwendungen in Ex-Zonen 1 und 2.
Technische Merkmale (Limmert KI extrahiert):
| Montageart: | Aufputz |
| Anzugsmoment (Klemmen): | 0,4 Nm |
| Max. Eingangs-Strom (Ii): | 0,5 A |
| Schutzpegel Ader-Erde (Up): | ≤ 1400 V |
| Gewicht: | 1 kg |
| Erdung: | Über Schraubanschluss am Gehäuse |
| Serienwiderstand pro Leitung: | 1,0 Ω |
| Kapazität Ader-Ader (C): | 0,8 nF |
| Nennspannung (UN): | 24 V |
| Max. Eingangs-Spannung (Ui): | 30 V |
| Gehäusematerial: | Aluminium, grau |
| Nennableitstrom pro Leitung (In): | 5 kA |
| Schutzart (IP): | IP 65 |
| Abschneidefrequenz (fG): | 7,7 MHz |
| Gesamt-Nennableitstrom (In): | 20 kA |
| Schutzpegel Ader-Erde bei 1 kV/µs (Up): | ≤ 1100 V |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |
| Anschluss (Eingang/Ausgang): | Kabelverschraubung (M20 x 1,5) |
| Schutzpegel Ader-Ader (Up): | ≤ 52 V |
| Max. Dauerbetriebs-Spannung (Uc): | 33 V |
| Schutzpegel Ader-Ader bei 1 kV/µs (Up): | ≤ 45 V |
| Querschnittsbereich (Potentialausgleich): | 4 mm² |
| Querschnittsbereich (flexibel): | 0,08-2,5 mm² |
| Querschnittsbereich (massiv): | 0,08-4 mm² |
Produktmerkmale
| Nennspannung DC: | 24|24 V |
| Montageart: | Aufputz |
| Anschluss 1: | Klemme |
| Schutzpegel Ader/Ader: | 45 V |
| Schutzpegel Ader/Erde: | 1100 V |
| Höchste Dauerspannung DC: | 33 V |
| Nennableitstoßstrom (8/20): | 20 kA |
| Grenzfrequenz: | 7.7 MHz |
| Ableiterüberwachung: | Ja |
| Explosionsgeprüfte Ausführung: | Ja |

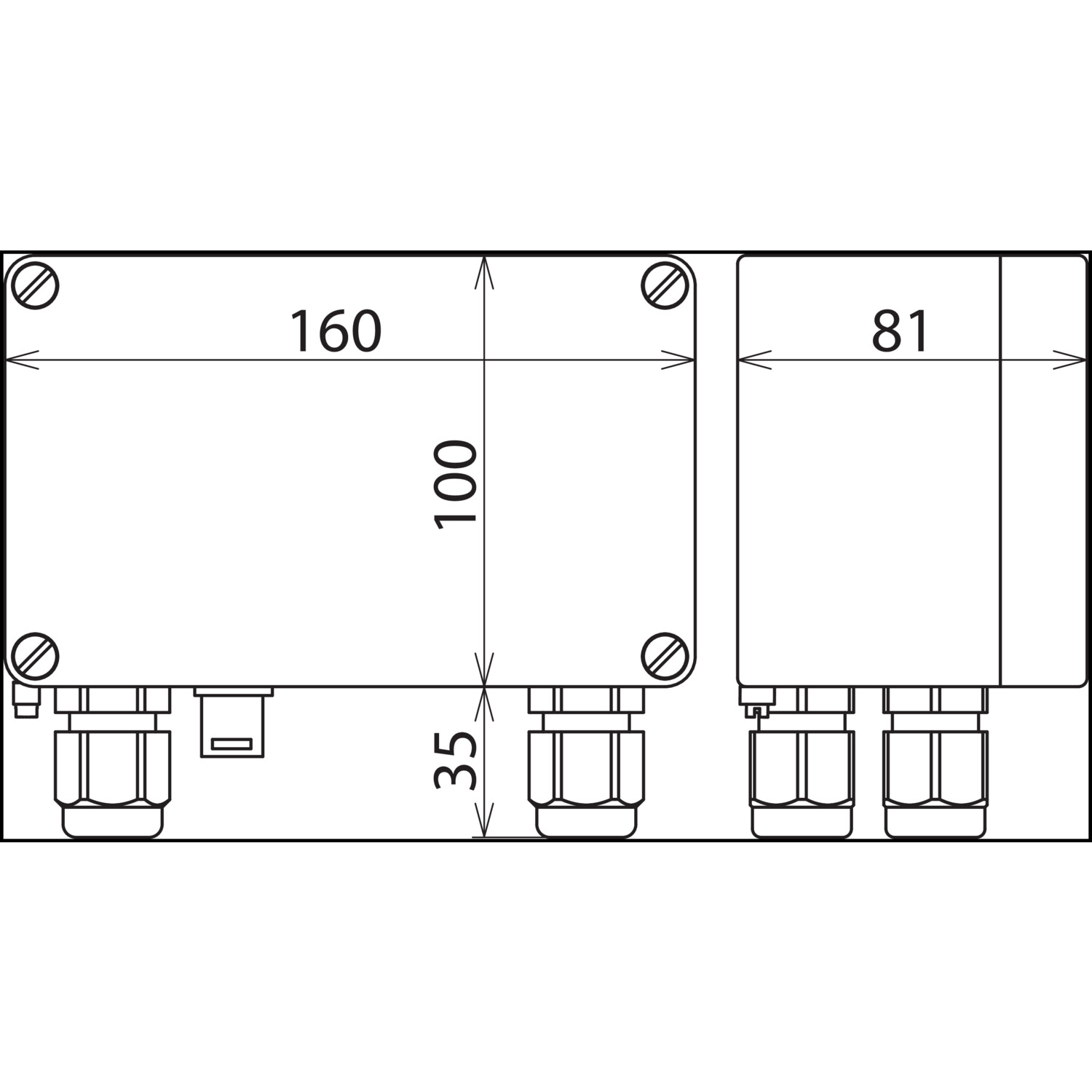

| Baubreite: | 160 mm |
| Erdung über: | sonstige |
