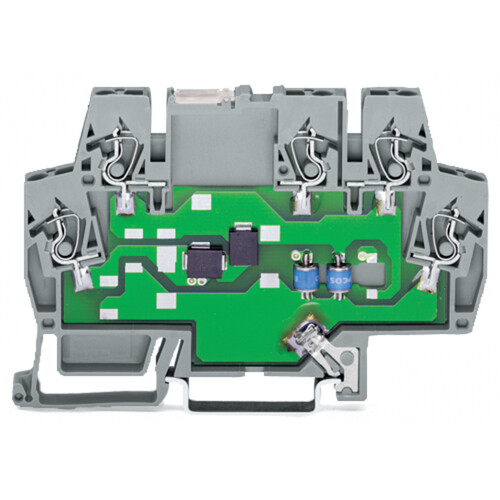

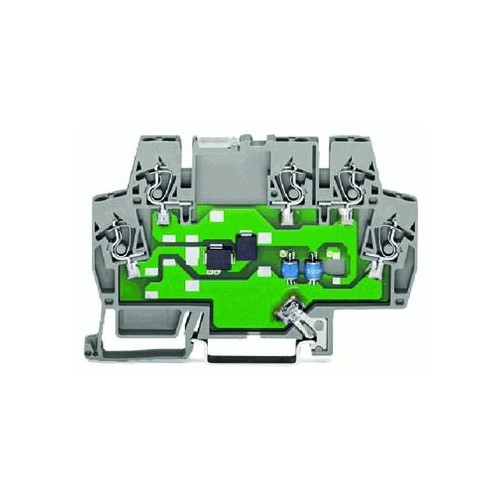

792-802 Wago Überspannungsschutz zum Schutz von Versorgungsleitungen IT SD 24
)
)
)
)
)
)
)
)
Artikelnummer :26088651
Hersteller Art Nr. :792-802
Herkunftsland :DE
Zolltarifnr :85363010
EAN: 4017332780759
Dieser Artikel wird für Sie bestellt.
Beschreibung

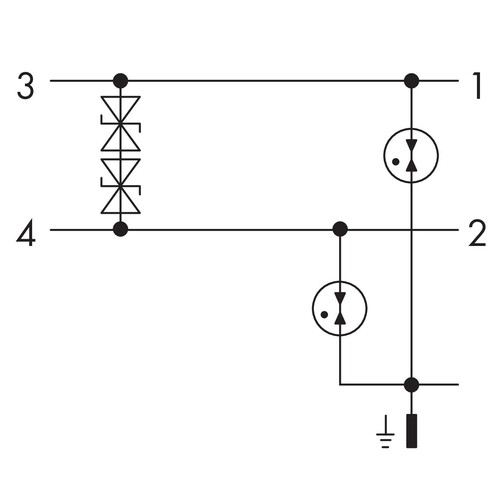

Überspannungsschutzmodul für Signaltechnik
- Nennspannung: 24V DC
- Für 2 Signalpfade mit gemeinsamer Abteilung
- Für Versorgungsleitungen
- 1-stufig
- Baubreite 6mm
- Schutzart: IP00; IP20 mit Abschluss- und Zwischenplatte
- Anzahl Anschlüsse: 5

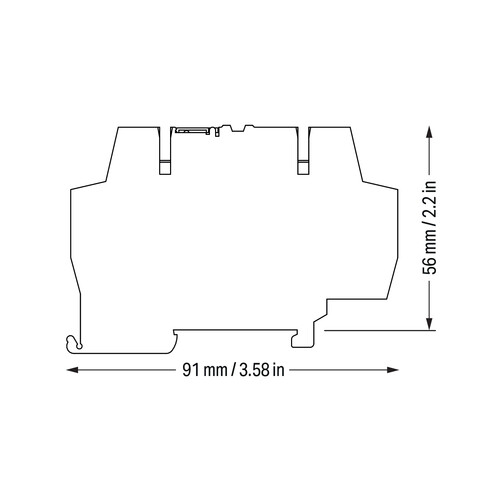

- Maße: B6 x H 56 x T 91 mm
- Montageart: Tragschiene 35
- Gewicht: 38g
Überspannungsschutzmodul für Signaltechnik, Nennspannung DC 24 V, für 2 Signalpfade mit gemeinsamer Ableitung, für Versorgungsleitungen, 1-stufig, Baubreite 6 mm, 2,50 mm² br p b Kurzbeschreibung: /b /p p Überspannungsschutzgeräte, für Anlagen und Geräte der Informationstechnik, im Spannungsbereich bis 60 V (abgesehen von Sonderlösungen, z. B. Telefonanlagen mit Rufspannung). /p p Ein Überspannungsschutz ist auch in der Reihenklemme für Tragschiene 35 möglich. Nur 6 mm schmale, mehrstufige Ableiter in Reihenklemmenform der Serie 792-80x sorgen für einen platzsparenden, kostengünstigen Schutz von Steuerungs- und Bustechnik, z. B. LON sup ® /sup -Netzwerk, PROFIBUS-Netzwerk, Binärsignale etc. /p p b Merkmale: /b /p ul li Schutz Ihrer Anlage gegen Überspannung /li li Platzsparend dank schmaler Bauform /li li Kostenersparnis durch Verhinderung von Stillstandzeiten /li li Hohe Betriebssicherheit und Anlagenverfügbarkeit /li /ul
LIMMERT-KI Beschreibung
Das Wago Überspannungsschutzmodul 792-802 bietet effektiven Schutz für IT-Systeme und Geräte im Spannungsbereich bis zu 60 V. Mit einer Nennspannung von 24 V DC und einem Nennlaststrom von 10 A ist es ideal für die Absicherung von Versorgungsleitungen. Die kompakte Bauweise mit einer Breite von nur 6 mm ermöglicht eine platzsparende Installation auf DIN-35-Hutschienen. Das Modul verfügt über eine hohe Betriebssicherheit und schützt vor teuren, unvorhergesehenen Ausfallzeiten. Die Schutzart IP20 mit End- und Zwischenplatte sorgt für zusätzliche Sicherheit in verschiedenen Umgebungen. Mit einem Reaktionszeit von ≤ 1 ns bietet es schnellen Schutz gegen Überspannungen und ist somit eine zuverlässige Wahl für moderne Steuerungs- und Bussysteme.
Technische Merkmale (Limmert KI extrahiert):
| Feindrähtiger Leiter: | 0,08 … 2,5 mm² |
| Gewicht: | 37 g |
| Schutzpegel (Leitung/Leitung) (Kat. C2 bei IN): | ≤ 50 V |
| Schutzpegel (Leitung/Leitung) (Kat. C3 bei IN): | ≤ 45 V |
| Höchste Dauerbetriebsspannung DC: | 33 V |
| Schutzpegel (Leitung/geschützter Boden) (Kat. C2 bei IN): | ≤ 750 V |
| Anschlusstechnik: | CAGE CLAMP® |
| Nennspannung DC: | 24 V |
| Lagertemperatur: | -40 … +80 °C |
| Breite: | 6 mm |
| Starrer Leiter: | 0,08 … 2,5 mm² |
| Tiefe: | 91 mm |
| Reaktionszeit (Leitung/geschützter Boden): | ≤ 100 ns |
| Höhe: | 56 mm |
| Schutzart: | IP00; IP20 mit End- und Zwischenplatte |
| Grenzfrequenz (Leitung/Leitung): | 7 MHz |
| Kapazität (Leitung/geschützter Boden): | ≤ 12 pF |
| Reaktionszeit (Leitung/Leitung): | ≤ 1 ns |
| Nennableitstrom (8/20 µs) (gesamt): | 5 kA |
| Betriebstemperatur: | -40 … +80 °C |
| Nennableitstrom (8/20 µs) (Leitung): | 300 A |
| Anzahl der Anschlüsse: | 5 |
| Kapazität (Leitung/Leitung): | ≤ 10 nF |
| Höchste Dauerbetriebsspannung AC: | 23 V |
| Schutzpegel (Leitung/geschützter Boden) (Kat. C3 bei IN): | ≤ 650 V |
| Nennlaststrom: | 10 A |
| Abisolierlänge: | 5 … 6 mm |
Produktmerkmale
| Nennspannung AC: | ohne V |
| Nennspannung DC: | 24|24 V |
| Nennlaststrom: | 10 A |
| Montageart: | sonstige |
| Mit Fernmeldekontakt: | Nein |
| Signalisierung am Gerät: | sonstige |
| Anschluss 1: | Klemme |
| Schutzpegel Ader/Ader: | 50 V |
| Schutzpegel Ader/Signalground: | Hutschiene TH35 V |
| Schutzpegel Ader/Erde: | 750 V |
| Schutzpegel Signalground/Protectiveground: | 0 V |
| Höchste Dauerspannung AC: | 23 V |
| Höchste Dauerspannung DC: | 33 V |
| Nennableitstoßstrom (8/20): | 5| kA |
| Frequenz: | 0 MHz |
| Grenzfrequenz: | 6 MHz |
| Ableiterüberwachung: | Nein |
| Explosionsgeprüfte Ausführung: | Nein |
| Trennmöglichkeit des Signalkreises: | 6 |
| Erdung über: | 750 |
| Baubreite: | 6|24 mm |
