Beschreibung

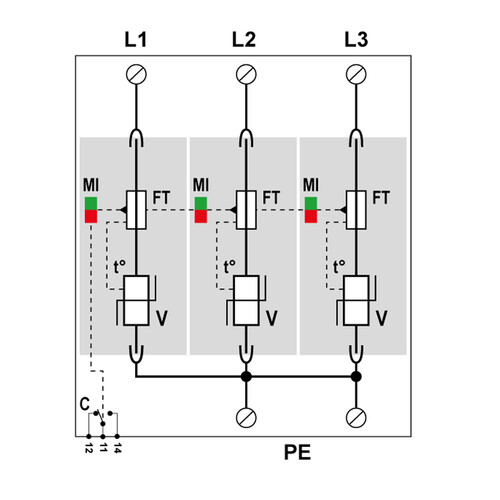

3-poliger Kombiableiter Typ 1+2 (B+C) für 230/400V TNC Netze(3+0), mit austauschbaren Steckmodulen und optischer Fehleranzeige sowie Wechselkontakt zur Fernsignalisierung. AC-Netzform: TNC Nennspannung, Un: 230/400 V Nennableitstoßstrom, In: 20 kA / Pol Max. Ableitstoßstrom, Imax: 50 kA / Pol Blitzstoßstrom, Iimp: 12,5 kA / Pol Gesamt-Blitzstoßstrom Iimp total: 37,5 kA Schutz Modus: CM/DM Schutzpegel bei In, Up: 1,3 kV Schutzpegel N/PE, Up: 1,5 kV Thermische Trennvorrichtung: intern Vorsicherung max.: 315 A (gl/gG) Einbaumaße: 3 TE,DIN 43880 Anschlußart: 2,5-25mm² (35mm²) Statusanzeige: mechanisch, Rot Ausfallverhalten: Trennung vom Netz Fernmeldesignalisierung (FS): Potentialfreier Wechsler
LIMMERT-KI Beschreibung

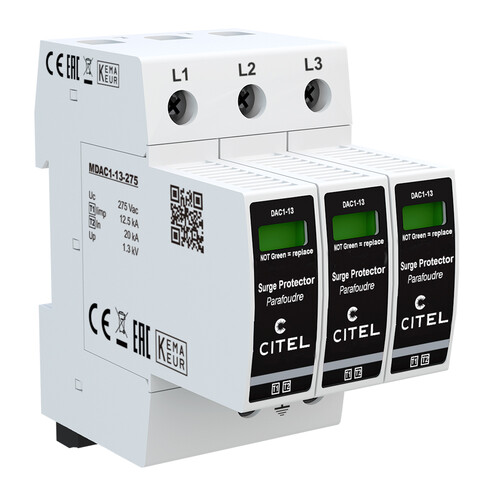

Der Citel DAC1-13S-30-275 ist ein 3-poliger Überspannungsableiter vom Typ 1+2 (B+C), der für den Einsatz in 230/400V TNC-Netzen konzipiert wurde. Mit einem Nennableitstoßstrom von 20 kA pro Pol und einem maximalen Ableitstoßstrom von 50 kA bietet dieser Ableiter einen hervorragenden Schutz gegen Überspannungen. Die integrierte thermische Trennvorrichtung sorgt für zusätzliche Sicherheit, während die mechanische Statusanzeige in Rot den Betriebszustand anzeigt. Der DAC1-13S-30-275 ist einfach zu installieren und unterstützt Anschlussquerschnitte von 2,5 bis 25 mm² (max. 35 mm²). Mit einem Schutzpegel von 1,3 kV bei Nennableitstoßstrom und 1,5 kV zwischen Neutralleiter und Erdung gewährleistet dieser Überspannungsableiter einen zuverlässigen Schutz für Ihre elektrischen Systeme.
Technische Merkmale (Limmert KI extrahiert):
| Blitzstoßstrom: | 12,5 kA / Pol |
| Statusanzeige: | mechanisch, Rot |
| Max. Ableitstoßstrom: | 50 kA / Pol |
| Schutz Modus: | CM/DM |
| Vorsicherung max.: | 315 A (gl/gG) |
| Thermische Trennvorrichtung: | intern |
| Gesamt-Blitzstoßstrom: | 37,5 kA |
| Schutzpegel bei In: | 1,3 kV |
| Nennableitstoßstrom: | 20 kA / Pol |
| AC-Netzform: | TNC |
| Fernmeldesignalisierung (FS): | Potentialfreier Wechsler |
| Kombiableiter Typ: | 1+2 (B+C) |

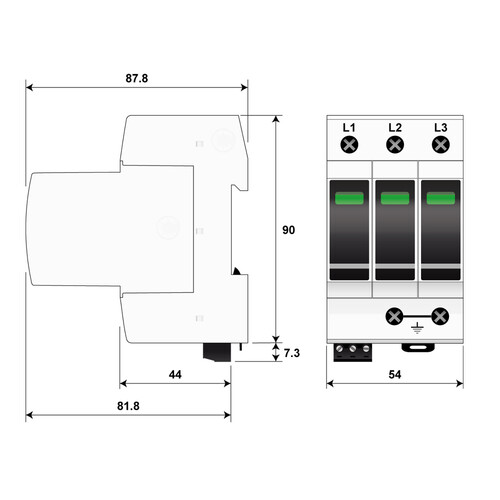

| Einbaumaße: | 3 TE, DIN 43880 |
| Schutzpegel N/PE: | 1,5 kV |
| Anschlussart: | 2,5-25 mm² (35 mm²) |
| Nennspannung: | 230/400 V |
| Ausfallverhalten: | Trennung vom Netz |
