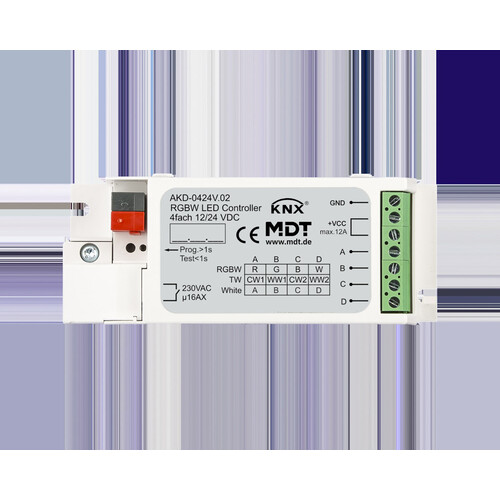

AKD-0424V.02 MDT LED Controller 4 Kanal, RGBW
)
)
Artikelnummer :24508366
Hersteller Art Nr. :AKD-0424V.02
Herkunftsland :DE
Zolltarifnr :85365080
EAN: 2000245083668
Dieser Artikel wird für Sie bestellt.
Beschreibung
KNX LED Controller 4-Kanal 3/6 A, RGBW. Für 12/24 V CV LED (Common Anode), 4 Einzelkanäle, RGB(W), Tunable White. Umfangreiche Applikation. Absolutes und relatives Dimmen für HSV Farbraum und RGB. Tunable White Farbtemperatursteuerung. Wählbare Dimmkurve und PWM-Frequenz bis 1000 Hz. Individuelle und vordefinierte Sequenzen (z.B. TV Simulator). Umschaltbare Lastverteilung: 4 Kanäle je 3 A oder 1 Kanal 5,25 A und 3 Kanäle je 2,25 A. Parallelbetrieb von zwei Kanälen mit 6 A. Betriebsarten: 4 x Weiß, RGB, RGBW oder 2 x Tunable White. Automatische Farbtemperatursteuerung Dim2Warm. Dynamische Tageslichtsteuerung HCL (Human Centric Lighting). Automatisches uhrzeitabhängiges Dimmen. Tag/Nacht Funktion. Überstrom- und Temperaturüberwachung. Intelligenter 16 A C-Last Relaisausgang zum Schalten der externen LED Spannungsversorgung. Abmessungen (H x B x T): 25 x 46 x 113 mm. 3 Jahre Produktgarantie.
LIMMERT-KI Beschreibung
Der MDT LED Controller AKD-0424V.02 ist ein leistungsstarker 4-Kanal LED Controller, der für 12/24V CV LEDs konzipiert ist. Mit einer maximalen Ausgangsleistung von 3A pro Kanal oder 5,25A für einen Kanal bei aktivierter Lastverteilung, bietet er eine flexible Lösung für RGBW und Tunable White Anwendungen. Der Controller unterstützt eine PWM-Frequenz von bis zu 1000Hz und ermöglicht eine präzise Farbtemperatursteuerung sowie individuelle und vordefinierte Sequenzen. Er ist für den Einsatz in trockenen Innenräumen geeignet und verfügt über eine Schutzart von IP20. Mit automatischer Farbtemperatursteuerung, dynamischer Tageslichtsteuerung und Überstrom- sowie Temperaturüberwachung ist dieser Controller ideal für moderne Lichtsteuerungssysteme. Die kompakten Abmessungen von 46mm x 25mm x 113mm ermöglichen eine einfache Installation in Zwischendecken oder Doppelböden.
Technische Merkmale (Limmert KI extrahiert):
| Absicherung Relaisausgang: | 16 A |
| KNX Busklemme: | 0,8 mm Ø, Massivleiter |
| Schaltspannung Relaisausgang: | 230 VAC / 50 Hz |
| LED Betriebspannung: | 12/24 VDC +10% |
| Verfügbare KNX Datenbanken: | ETS 4/5 |
| Dimmverfahren: | PWM 600/1000Hz |
| Versorgungsspannung: | KNX Bus |
| Anzahl Ausgänge: | 4 |
| Max. Strom externe Spannungsversorgung: | 12 A |
| Schutzart: | IP 20 |
| Umgebungstemperatur: | 0 bis + 45 °C |
| Schraubklemme: | 0,5 - 4,0 mm² eindrähtig, 0,5 - 2,5 mm² feindrähtig |
| Abmessungen (B x H x T): | 46 mm x 25 mm x 113 mm |
| Max. Strom je Farbkanal ohne Lastverteilung: | 3/6 A |
| Spezifikation KNX Schnittstelle: | TP-256 |
| Empfohlende Länge der Zuleitung: | < 3 m, max. 10 m |
| Max. Strom je Farbkanal mit aktivierter Lastverteilung: | 1 Kanal 5,25 A / 3 Kanäle je 2,25 A |
| Max. Schaltleistung Relaisausgang: | 16 A / 140 µF |
| Leistungsaufnahme KNX Bus, typ.: | < 0,3 W |
Produktmerkmale
| Ausführung: | Dimmaktor |
| Bussystem KNX: | Ja |
| Bussystem KNX-RF (Funk): | Nein |
| Bussystem Funkbus: | Nein |
| Andere Bussysteme: | ohne |
| Ausgangsleistung: | 72|72 W |
| Montageart: | Einbauinstallation |
| Anzahl der Ausgänge: | 4 |
| Vor Ort-/Handbedienung: | Nein |
| Bussystem LON: | Nein |
| Bussystem Powernet: | Nein |
| Busankopplung inklusive: | Ja |
| Nebenstelleneingang: | Nein |
| Mit LED-Anzeige: | Nein |
| Leistungszusatz verwendbar: | sonstige |
| Spannung: | 12|24 V |
| Parallel-Betrieb möglich: | Ja |
| Frequenz: | 1000|1000 Hz |
| Schutzart (IP): | sonstige |
| Funk bidirektional: | sonstige |
| Busmodul abnehmbar: | Nein |
