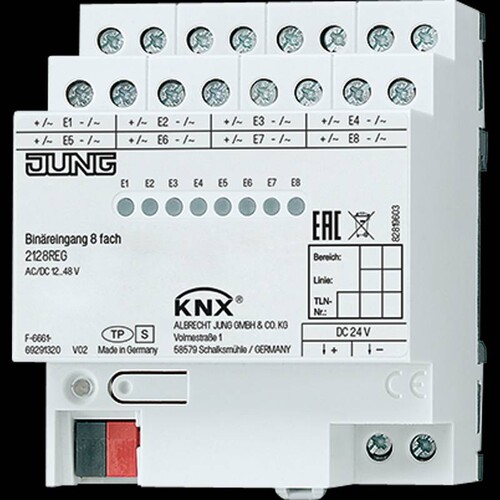

2128REG JUNG KNX Binäreingang 8-Fach 12...48VAC/DC
)
)
Artikelnummer :20649566
Hersteller Art Nr. :2128REG
Herkunftsland :DE
Zolltarifnr :85176200
EAN: 4011377084872
Dieser Artikel wird für Sie bestellt.
Beschreibung
KNX Binäreingang 8fach
- REG-Gehäuse 4 TE
- 8 Eingänge 12 ... 48 V AC/DC
- Hilfsspannungsausgang DC 24 V (SELV) zur Abfrage potentialfreier Kontakte
- mit Statusanzeige
- ETS-Produktfamilie Eingabe
- Produkttyp Binäreingang 8fach
Bestimmungsgemäßer Gebrauch
- Abfrage konventioneller Schalt- oder Tastkontakte, Fensterkontakte etc. in KNX-Anlagen zum Melden von Zuständen, Zählerständen, Bedienen von Verbrauchern etc.

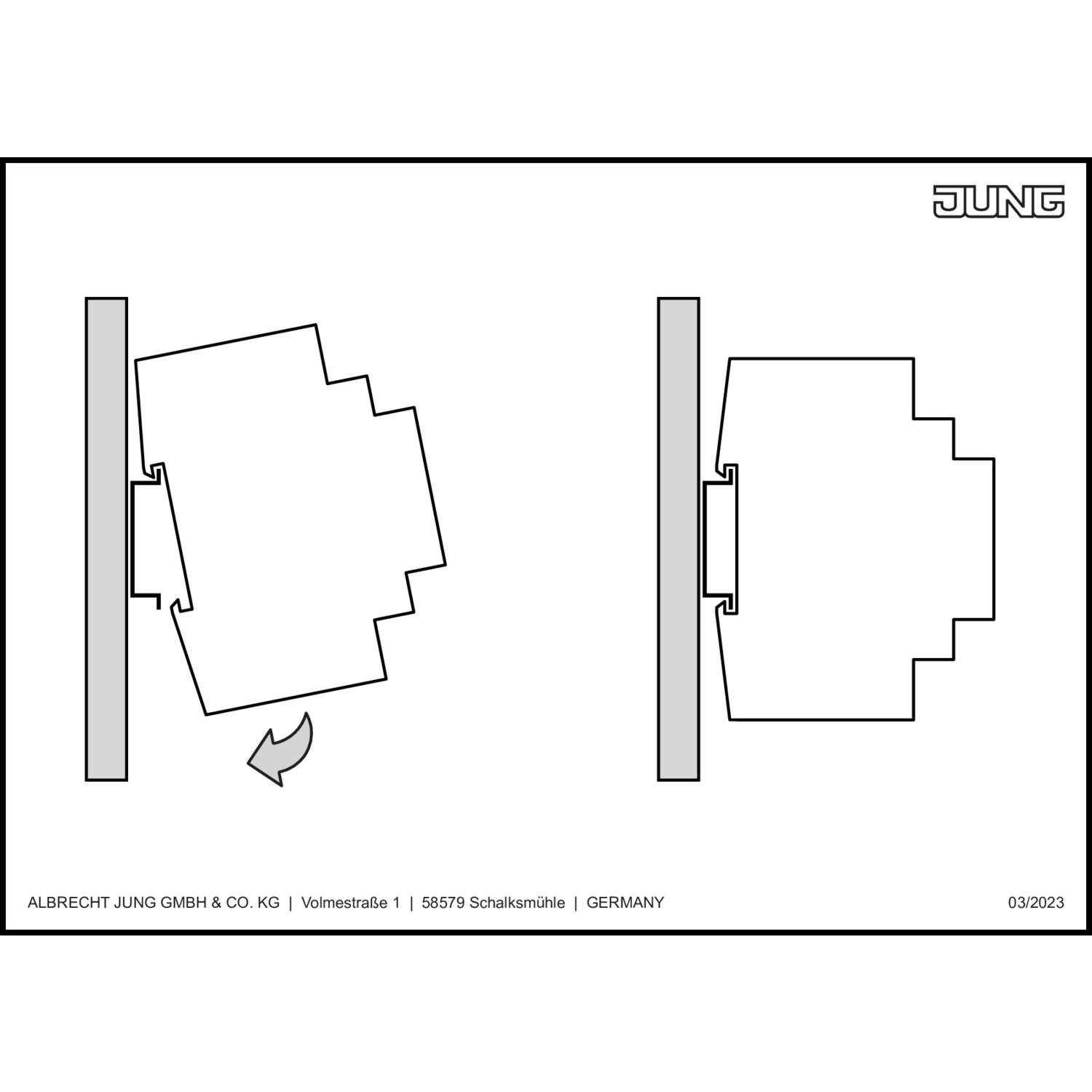

- Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
- Status-LED für jeden Eingang
- Erkennen von Spannungspegeln und -wechseln am Eingang
- Senden des Eingangszustandes auf den Bus
- Sendeverhalten frei einstellbar
- Funktionen: Schalten, Dimmen, Jalousien auf/ab, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Szenen
- Eingänge separat sperrbar
- Anschluss externer Wechsel- und Gleichspannungen möglich
- Hilfsspannungsausgang für Abfrage potentialfreier Kontakte
- Keine separate Spannungsversorgung notwendig
- Separate Bezugspotentiale für Eingänge
- Impulszählung (ab Firmware-Version V02), auch für S0-Impulse geeignet
- KNX Medium: TP 256
- Nennspannung KNX: DC 21 ... 32 V SELV
- Leistungsaufnahme KNX: max. 350 mW
- Standby: max. 200 mW
- Anschluss KNX: Anschlussklemme
- Umgebungstemperatur: −5 ... +45 °C
- Lager-/Transporttemperatur: −25 ... +70 °C
- Eingänge
- Nennspannung: AC/DC 12 ... 48 V
- Signalpegel "0"-Signal: AC/DC −48 ... +2 V
- Signalpegel "1"-Signal: AC/DC 8 ... 48 V
- Eingangsstrom bei Nennspannung
- Eingangsstrom: 2 mA
- Signaldauer: min. 30 ms
- Nennfrequenz AC-Signal: 30 ... 60 Hz
- Anzahl Kontakte pro Eingang
- Schließer-Kontakte: unbegrenzt
- Öffner-Kontakte: max. 20
- Ausgangsspannung: DC 24 V SELV
- Einbaubreite: 72 mm (4 TE)
- Standby-Leistung: max. 200 mW
- Verlustleistung: max. 1 W
- Anschluss
- Anschlussart: Schraubklemmen
- eindrähtig: 1 x 0,2 ... 4 mm²
- feindrähtig ohne Aderendhülse: 1 x 0,34 ... 4 mm²
- feindrähtig mit Aderendhülse: 1 x 0,14 ... 2,5 mm²
- Leitungslänge: max. 100 m
REG-Gehäuse 4 TE, 8 Eingänge 12 ... 48 V AC/DC Hilfsspannungsausgang DC 24 V (SELV) zur Abfrage potentialfreier Kontakte, mit Statusanzeige ETS-Produktfamilie Eingabe, Produkttyp Binäreingang 8fach Bestimmungsgemäßer Gebrauch, Abfrage konventioneller Schalt- oder Tastkontakte, Fensterkontakte etc. in KNX-Anlagen zum Melden von Zuständen, Zählerständen, Bedienen von Verbrauchern etc. Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften, Status-LED für jeden Eingang Erkennen von Spannungspegeln und -wechseln am Eingang, Senden des Eingangszustandes auf den Bus Sendeverhalten frei einstellbar, Funktionen: Schalten, Dimmen, Jalousien auf/ab, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Szenen Eingänge separat sperrbar, Anschluss externer Wechsel- und Gleichspannungen möglich Hilfsspannungsausgang für Abfrage potentialfreier Kontakte, Keine separate Spannungsversorgung notwendig Separate Bezugspotentiale für Eingänge, Impulszählung (ab Firmware-Version V02), auch für S0-Impulse geeignet
LIMMERT-KI Beschreibung
Der JUNG KNX Binäreingang 2128REG ist ein vielseitiges 8-fach Eingangsmodul, das speziell für den Einsatz in KNX-Anlagen entwickelt wurde. Mit einem Eingangsspannungsbereich von 12 bis 48 V AC/DC und einem Hilfsspannungsausgang von DC 24 V (SELV) ermöglicht es die Abfrage von konventionellen Schalt- und Tastkontakten. Die Montage erfolgt einfach auf einer Hutschiene nach DIN EN 60715. Das Modul bietet eine Status-LED für jeden Eingang, erkennt Spannungspegel und -wechsel und sendet den Eingangszustand auf den Bus. Mit Funktionen wie Schalten, Dimmen und Jalousiesteuerung ist es ideal für die Automatisierung von Gebäuden. Es benötigt keine separate Spannungsversorgung und unterstützt separate Bezugspotentiale für die Eingänge.
Technische Merkmale (Limmert KI extrahiert):
| Verlustleistung: | max. 1 W |
| Signaldauer: | min. 30 ms |
| Leistungsaufnahme KNX: | max. 350 mW |
| KNX Medium: | TP 256 |
| Einbaubreite: | 72 mm (4 TE) |
| Eingangsspannung: | 12 ... 48 V AC/DC |
| Lager-/Transporttemperatur: | −25 ... +70 °C |
| Standby: | max. 200 mW |
| Eingangsstrom bei Nennspannung: | 2 mA |
| Nennspannung KNX: | DC 21 ... 32 V SELV |
| Hilfsspannungsausgang: | DC 24 V (SELV) |
| Leitungslänge: | max. 100 m |
| Nennfrequenz AC-Signal: | 30 ... 60 Hz |
| Anzahl der Eingänge: | 8 |
| Umgebungstemperatur: | −5 ... +45 °C |
| Anschlussart: | Schraubklemmen |
Produktmerkmale
| Bussystem KNX: | Ja |
| Bussystem KNX-RF (Funk): | Nein |
| Bussystem Funkbus: | Nein |
| Bussystem LON: | Nein |
| Bussystem Powernet: | Nein |
| Montageart: | REG |
| Breite in Teilungseinheiten: | 4 |
| Mit LED-Anzeige: | Ja |
| Anzahl der Eingänge: | 8 |
| Busankopplung inklusive: | Ja |
| LED ansteuern: | Nein |
| Eingangsspannung: | 12|48 V |
