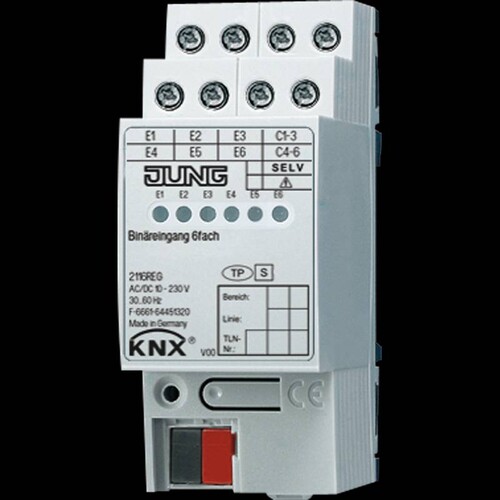

KNX Binäreingang 6fach

• REG-Gehäuse 2 TE
• 6 Eingänge AC/DC 10 ... 230 V ~
• (unterschiedliche Außenleiter pro Eingangsgruppe anschließbar, z.B.: E1-3 = L1 und E4-E6 = L2)
• mit Statusanzeige
• ETS-Produktfamilie Eingabe
• Produkttyp Binäreingang 6fach

Bestimmungsgemäßer Gebrauch

• Abfrage konventioneller Schalt- oder Tastkontakte, Fensterkontakte etc. in KNX-Anlagen zum Melden von Zuständen, Zählerständen, Bedienen von Verbrauchern etc.

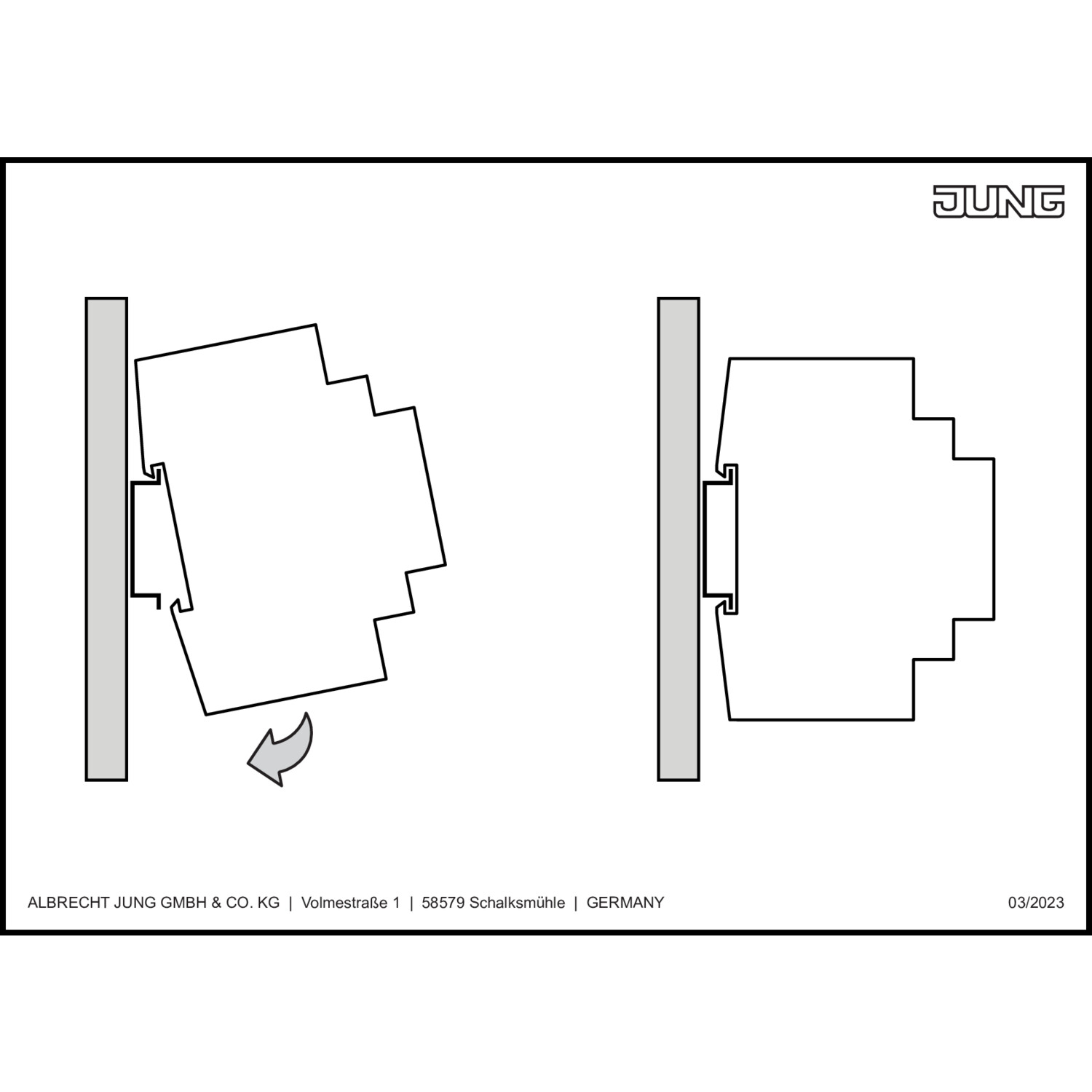

• Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften

• Status-LED für jeden Eingang
• Erkennen von Spannungspegeln und -wechseln am Eingang
• Senden des Eingangszustandes auf den Bus
• Sendeverhalten frei einstellbar
• Funktionen: Schalten, Dimmen, Jalousien auf/ab, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Szenen
• Impuls- und Schaltzähler-Funktion
• Eingänge separat sperrbar
• Anschluss externer Wechsel- und Gleichspannungen möglich

• KNX Medium: TP 256
• Nennspannung KNX: DC 21 ... 32 V SELV
• Stromaufnahme KNX: max. 7,5 mA
• Anschluss KNX: Anschlussklemme
• Umgebungstemperatur: −5 ... +45 °C
• Lager-/Transporttemperatur: −25 ... +75 °C
• Relative Feuchte: max. 93 % (keine Betauung)
• Eingänge
• Nennspannung: AC/DC 10 ... 230 V
• Signalpegel "0"-Signal: AC/DC 0 ... 2 V
• Signalpegel "1"-Signal: AC/DC 7 ... 265 V
• Eingangsstrom bei Nennspannung
• Eingangsstrom: ca. 0,7 mA
• Nennfrequenz AC-Signal: 30 ... 60 Hz
• Signaldauer Impulszähler: min. 100 ms
• Leitungslänge: max. 100 m
• Anzahl Kontakte pro Eingang
• Schließer-Kontakte: max. 50
• Öffner-Kontakte: max. 50
• Einbaubreite: 36 mm (2 TE)
• Verlustleistung: max. 1 W
• Anschluss
• Anschlussart: Schraubklemmen
• eindrähtig: 1 x 0,5 ... 4 mm²
• feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm²
• feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²
