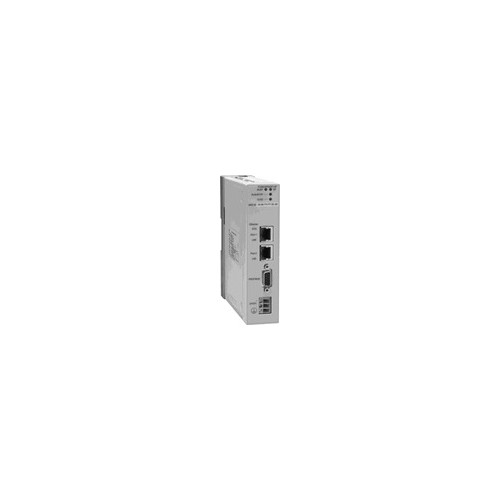

TCSEGPA23F14F Schneider E. Profibus Remote Master
)
)
Artikelnummer :24363389
Hersteller Art Nr. :TCSEGPA23F14F
Herkunftsland :IE
Zolltarifnr :8517620000
EAN: 43595864068808
Dieser Artikel wird für Sie bestellt.
Beschreibung
Dieses Produkt ist Teil der Profibus DP-Reihe, einem Angebot von Remote-Master-Modulen. Das Profibus Remote Master (PRM)-Modul wird über seinen integrierten 2-Port-Switch an das Ethernet Modbus TCP/IP-Netzwerk angeschlossen, und zwar so nah wie möglich am Prozess und an der Instrumentierung. Es verfügt über ein geschirmtes Profibus-2-Kabel und ein Modbus-TCP-Übertragungsmedium der Kategorie 5 (STP, shielded twisted pair). Es ist mit 2 Ethernet TCP/IP-RJ45 für Modbus TCP, Profibus DP SUB-D 9 für Profibus DP V1 Verbindungen ausgestattet. Kommunikationsdienste sind: Überprüfung der Slave-Konfiguration (beim Einschalten) Klasse 1 Master, Verwaltung von Überwachungsanfragen (Global CONTROL und Get Master Diag) Klasse 2 Master, kein Master/Master-Dialog Klasse 2 Master usw. Dieses Produkt kann verwendet werden, um Modicon Quantum, Premium, M580 und M340 Speicherprogrammierbare Steuerungen (SPS) über die E/A-Scanner-Funktion an Profibus DP V1 anzuschließen. Das Kit enthält eine CD mit dem Kommunikations-DTM und eine CD mit dem Master-DTM zur Konfiguration innerhalb der UNITY.
LIMMERT-KI Beschreibung
Das TCSEGPA23F14F von Schneider Electric ist ein leistungsstarkes Profibus Remote Master, das als Kommunikations-Gateway zwischen Ethernet und Profibus DP V1 agiert. Es ist kompatibel mit verschiedenen SPS-Systemen wie M340, M580, Quantum und Premium. Mit einer physikalischen Schnittstelle von RS485 und einer Zugriffsmethode, die Master- und Slave-Funktionen unterstützt, bietet es hohe Flexibilität in der industriellen Automatisierung. Die Übertragungsgeschwindigkeit erreicht bis zu 12 mBit/s, was eine effiziente Datenkommunikation gewährleistet. Das Modul ist für den Betrieb in einem Temperaturbereich von 0 bis 60 °C ausgelegt und bietet eine robuste Lösung für anspruchsvolle Anwendungen in der Prozessautomatisierung.
Technische Merkmale (Limmert KI extrahiert):
| Übertragungsmodus: | NRZ |
| Kompatibilität: | M340 PLC, M580 PLC, Quantum PLC, Premium PLC |
| Produktart: | Profibus DP V1 Remote Master |
| Übertragungsgeschwindigkeit: | 12 mBit/s (ohne Verstärker), 9,6 Kbit/s (ohne Verstärker), 10-100 Mbit/s (Modbus TCP) |
| Physikalische Schnittstelle: | RS485 |
| Zugriffsmethode: | Master Class 1, Master Class 2, Slave Modbus TCP |
Produktmerkmale
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 2 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Mit optischer Schnittstelle: | Nein |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Unterstützt Protokoll für TCP/IP: | Ja |
| Unterstützt Protokoll für PROFIBUS: | Ja |
| Unterstützt Protokoll für KNX: | Nein |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für MODBUS: | Ja |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Redundanzfähigkeit: | Nein |
| Art der Datenübertragung: | sonstige |
| Übertragungsrate: | 10000 kBit/s |
| Mit Potentialtrennung: | Nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 182 mm |
| Höhe: | 57 mm |
| Tiefe: | 260 mm |
| Zertifiziert für UL-Gefahrenbereich Division 1: | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II: | Nein |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | Nein |
| SIL gemäß IEC 61508: | ohne |
| Zertifiziert für UL-Gefahrenbereich Division 2: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
| Anzahl der HW-Schnittstellen CAN: | 0 |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III: | Nein |
