750-604 WAGO Potential Multiplication 8-
)
)
)
)
)
)
Artikelnummer :21568191
Hersteller Art Nr. :750-604
Herkunftsland :DE
Zolltarifnr :85389091
EAN: 4045454619220
Dieser Artikel wird für Sie bestellt.
Beschreibung

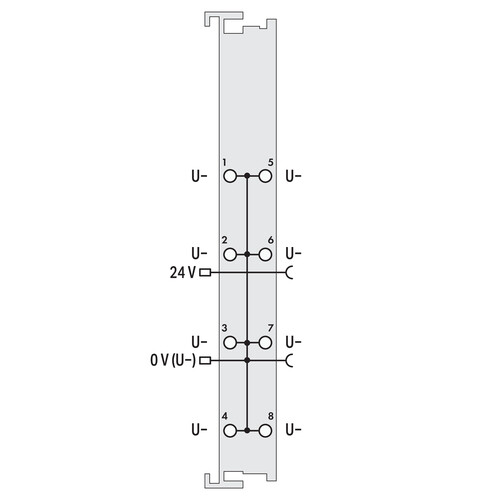

Potentialvervielfältigung, 8-fach 0 V br p Die Potentialvervielfältigungsklemme dient dazu, in Kombination mit der 8-Kanal-Ausgangsklemme 750-530, das 0V-Potential für die Ausgänge bereitzustellen. /p p /p p Der Einsatz zusätzlicher Reihenklemmen ist dadurch überflüssig. /p p /p p Die Potentialvervielfältigungsklemme erhält über die internen Leistungskontakte einer vorgeschalteten Busklemme die 24V-Versorgungsspannung und das 0V-Potential. Durch Anrasten der Busklemme erfolgt dann über die Leistungskontakte eine automatische Durchkontaktierung der Potentiale an die nachfolgenden Klemmen. Das 0V-Potential wird an allen acht CAGE CLAMP sup ® /sup -Anschlüssen für die Feldebene zur Verfügung gestellt und die 24V-Versorgung ohne eigene Verwendung weitergereicht. /p
LIMMERT-KI Beschreibung
Das WAGO Potentialvervielfältigungsmodul 750-604 ist eine effiziente Lösung zur Bereitstellung von 0 V Potenzial für die Ausgänge des 8-Kanal-Ausgabemoduls 750-530. Es eliminiert die Notwendigkeit externer Anschlussklemmen, da die 24 V Versorgung und das 0 V Potenzial automatisch über interne Jumperkontakte von einem benachbarten I/O-Modul abgeleitet werden. Dieses Modul unterstützt eine maximale Spannung von 24 V und einen maximalen Strom von 10 A. Mit CAGE CLAMP[®] Drahtanschlüssen ermöglicht es eine einfache und zuverlässige Verdrahtung mit Querschnitten von 0,08 mm² bis 2,5 mm². Mit einem kompakten Design von nur 12 mm Breite und einem Gewicht von 48,5 g ist es ideal für den Einsatz in industriellen Anwendungen. Das Modul erfüllt die EMC-Anforderungen gemäß den relevanten Normen und bietet hohe Zuverlässigkeit in störungsanfälligen Umgebungen.
Technische Merkmale (Limmert KI extrahiert):
| Querschnitte: | 0,08 mm² ... 2,5 mm² / AWG 28 ... 14 |
| Breite: | 12 mm |
| Gewicht: | 48,5 g |
| Strom über Jumperkontakte (max.): | DC 10 A |
| Spannungsart über Jumperkontakte (max.): | DC 24 V |
| EMC-Immunität gegen Störungen: | gemäß EN 50082-2 (1996) |
| Drahtanschluss: | CAGE CLAMP[®] |
| Abisolierlängen (750 / 753 Serie): | 8 ... 9 mm / 9 ... 10 mm |
| EMC-Emission von Störungen: | gemäß EN 50081-1 (1993) |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung DC: | 24|24 V |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Mit optischer Schnittstelle: | Nein |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0|24 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | sonstige |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| Systemkomponente: | sonstige |
| Schutzart (IP): | IP20 |
| Ausführung des elektrischen Anschlusses: | Federzuganschluss |
| Mit Potentialtrennung: | Nein |
| Mit Einspeisemodul: | Nein |
| Geeignet als Segmentmodul: | Ja |
| Distanzmodul: | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Busdiagnose möglich: | Nein |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub: | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite: | 12 mm |
| Höhe: | 100 mm |
| Tiefe: | 69.8 mm |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): | 0|24 |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
| SIL gemäß IEC 61508: | sonstige |
| Unterstützt Protokoll für EtherCAT: | Federzuganschluss |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | Nein |
