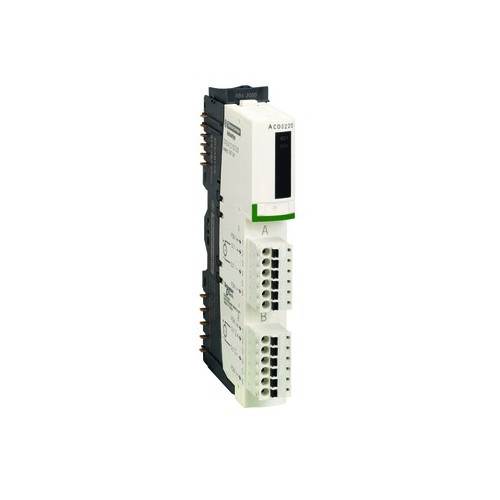

STBACO0220K Schneider E. STBKIT-ST 4-20MA Sockel Stecker
)
)
Artikelnummer :20651071
Hersteller Art Nr. :STBACO0220K
Herkunftsland :ID
Zolltarifnr :8538909999
EAN: 13595863948766
Dieser Artikel wird für Sie bestellt.
Beschreibung
Modicon STB. Analoge Ausgangsmodule. Kit analog. Ausgangsmodul Standard STB, 4-20mA, 15 Bit+VZ. Kanäle 2.
LIMMERT-KI Beschreibung
Das Schneider Electric STBACO0220K ist ein Standard-Analogausgangsmodul für die Modicon STB-Serie, das eine präzise Stromausgabe von 4 bis 20 mA mit einer Auflösung von 15 Bit bietet. Mit einer Reaktionszeit von nur 4 ms und der Fähigkeit zum Kalt- und Heißwechsel ist dieses Modul ideal für industrielle Automatisierungsanwendungen. Es unterstützt eine Betriebsspannung von 24 V DC und bietet eine hohe Isolierung zwischen Kanälen und Logikbus, was zusätzliche Sicherheit gewährleistet. Mit einer kompakten Baugröße von 128,3 mm Breite, 18,4 mm Höhe und 70 mm Tiefe ist es einfach zu integrieren. Das Modul erfüllt die Normen EN 61131-2 und IEC 61131-2 und ist für den Einsatz in rauen Umgebungen konzipiert, mit einer Betriebstemperatur von 0 bis 60 °C.
Technische Merkmale (Limmert KI extrahiert):
| Isolierung zwischen Kanälen und Logikbus: | 1500 V für 1 Minute |
| Stromverbrauch: | 210 mA bei 5 V DC Logikbus |
| Abmessungen (B x H x T): | 128,3 mm x 18,4 mm x 70 mm |
| Analoge Ausgangsart: | Strom 4...20 mA |
| Betriebstemperatur: | 0…60 °C |
| Umwandlungszeit: | 4 ms für beide Kanäle |
| Kaltwechsel: | Ja |
| Analoge Ausgangsleistung: | 0,02 A |
| Fallback-Zustand: | 0 für Basis-NIMs |
| Analoge Ausgangsauflösung: | 15 Bit mit Vorzeichen |
| Vibrationsfestigkeit: | 3 gn 58…150 Hz |
| Datenformat: | EN 61131-2, IEC 61131-2 |
| Integrale Linearität: | +/- 0,5 % FS |
| Reaktionszeit: | 4 ms |
| Produkttyp: | Standard analog output kit |
| Temperaturdrift: | +/- 0,005 %/°C |
| Absolute Genauigkeitsfehler: | +/- 0,3 % vom vollen Maßstab bei 25 °C |
| Heißwechsel: | Ja für Standard-NIMs |
| Schockfestigkeit: | 30 gn 11 ms |
| Relative Luftfeuchtigkeit: | 95 % bei 60 °C ohne Kondensation |
| Lagertemperatur: | -40…85 °C |
| Schutzart (IP): | IP20 |
| Betriebsspannung: | 24 V DC |
| Aktualisierungszeit: | 8 ms |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung AC 50 Hz: | 0 V |
| Versorgungsspannung DC: | 24|24 V |
| Eingang, Strom: | Nein |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Ja |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | Schraubanschluss |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 15 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Auflösung der Analogausgänge: | 15 Bit |
| Anzahl der analogen Eingänge: | 0 |
| Anzahl der analogen Ausgänge: | 2 |
| Eingang, Widerstand: | Nein |
| Versorgungsspannung AC 60 Hz: | 0 V |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | sonstige |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Ja |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub: | sonstige |
| Breite: | 128.3 mm |
| Höhe: | 18.4 mm |
| Tiefe: | 70 mm |
| Zertifiziert für UL-Gefahrenbereich Division 1: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2: | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | 0|24 |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
| SIL gemäß IEC 61508: | ohne |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
