750-477 Wago 2 Kanal Analog Eingangsklemme
)
)
)
)
)
)
Artikelnummer :23849624
Hersteller Art Nr. :750-477
Herkunftsland :DE
Zolltarifnr :85389099
EAN: 4045454504649
Dieser Artikel wird für Sie bestellt.
Beschreibung

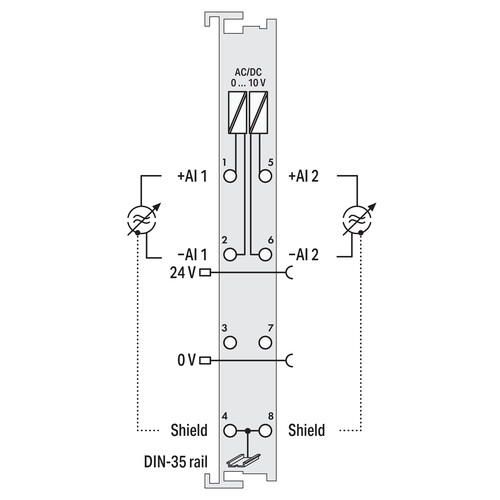

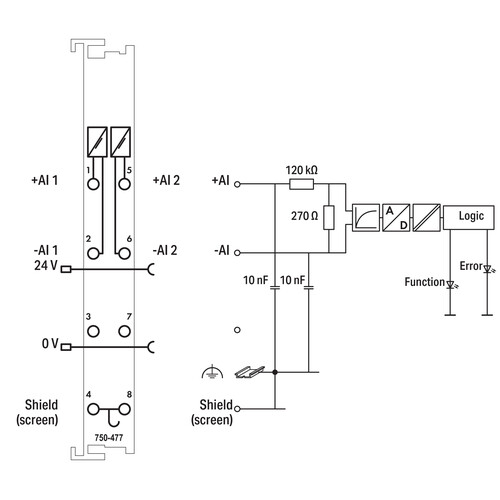

2-Kanal-Analogeingang, AC/DC 0 ' 10 V, Differenzeingang br p Das Analogeingangsmodul verarbeitet AC- und DC-Spannungen im Bereich 0 ' 10 Veff. /p p Es wird der Effektivwert der Spannung gemessen und mit einer Auflösung von 1 mV dargestellt. /p p Der Maximalwert der Spannung darf 20 V nicht überschreiten. /p p Die beiden Messkanäle sind untereinander galvanisch getrennt. /p p Das Eingangssignal wird galvanisch getrennt zur Systemebene übertragen. /p p Zur Spannungsversorgung wird die Systemspannung genutzt. /p p Die Eingangskanäle des Moduls sind Differenzeingänge. /p p Der Schirmanschluss ist direkt zur Tragschiene geführt.. /p
LIMMERT-KI Beschreibung
Das Wago 2-Kanal Analog Eingangsklemme 750-477 ist ein hochpräzises Modul für die Verarbeitung von AC- und DC-Spannungen im Bereich von 0 bis 10 V. Mit einer Auflösung von 1 mV und einer maximalen Spannung von 20 V bietet es zuverlässige Messungen mit einer Wandlungszeit von nur 200 ms. Die beiden analogen Eingänge sind galvanisch voneinander getrennt, was eine sichere Signalübertragung gewährleistet. Das Modul ist mit einer CAGE CLAMP®-Anschlusstechnik ausgestattet, die eine einfache und schnelle Installation ermöglicht. Mit einem Innenwiderstand von 120 kΩ und einer Versorgungsspannung von 24 V DC ist es ideal für den Einsatz in verschiedenen Automatisierungsanwendungen. Dank seiner kompakten Bauweise mit Abmessungen von 12 mm Breite, 69,8 mm Höhe und 100 mm Tiefe passt es problemlos in Standard-Tragschienen. Die Schutzart IP20 macht es für den Einsatz in geschützten Umgebungen geeignet.
Technische Merkmale (Limmert KI extrahiert):
| Umgebungstemperatur (Betrieb): | 0 … 55 °C |
| Auflösung: | 1 mV |
| Signalbereich: | DC 0 … 10 V |
| Innenwiderstand: | 120 kΩ |
| Anzahl der analogen Eingänge: | 2 |
| Temperaturkoeffizient: | < ±110 ppm/K |
| Anzahl der Kanäle insgesamt: | 2 |
| Messfehler bei 25 °C: | 0.1 % |
| Eindrähtiger Leiter: | 0,08 … 2,5 mm² |
| Maximalwert der Spannung: | 20 V |
| Versorgungsspannung System: | DC 5 V |
| Signalart: | Spannung |
| Stromaufnahme Systemversorgung: | 80 mA |
| Breite: | 12 mm |
| Wandlungszeit: | 200 ms |
| Gewicht: | 49,376 g |
| Höhe: | 69,8 mm |
| Schutzart: | IP20 |
| Anschlusstechnik: | CAGE CLAMP® |
| Versorgungsspannung Feld: | DC 24 V |
| Tiefe: | 100 mm |
| Signalcharakteristik: | Differenziell |
| Potentialtrennung: | 500 V |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung AC 50 Hz: | 24|24 V |
| Versorgungsspannung DC: | 24|24 V |
| Eingang, Strom: | Nein |
| Eingang, Spannung: | Ja |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | sonstige |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 15 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Anzahl der analogen Eingänge: | 2 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Nein |
| Versorgungsspannung AC 60 Hz: | 24|24 V |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0|24 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0|24 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0|24 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0|24 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | sonstige |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | sonstige |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | sonstige |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | sonstige |
| Explosionsschutz-Kategorie für Staub: | sonstige |
| Breite: | 12 mm |
| Höhe: | 100 mm |
| Tiefe: | 69.8 mm |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): | 24|24 |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | 0|24 |
| Unterstützt Protokoll für EtherCAT: | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
| SIL gemäß IEC 61508: | sonstige |
