750-475 Wago 2 Kanal Analog Eingangsklemme
)
)
)
)
)
)
Artikelnummer :23849589
Hersteller Art Nr. :750-475
Herkunftsland :DE
Zolltarifnr :85389099
EAN: 4045454439620
Dieser Artikel wird für Sie bestellt.
Beschreibung

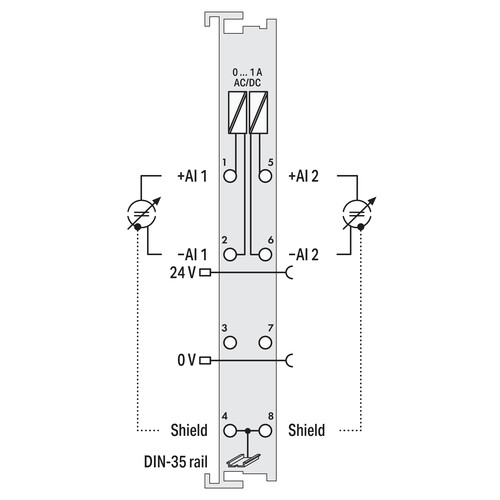

2-Kanal-Analogeingang, AC/DC 0 ' 1 A, Differenzeingang br p Das Analogeingangsmodul verarbeitet AC- und DC-Ströme im Bereich 0 ' 1 A eff. /p p Es wird der Effektivwert des Stromes gemessen und mit einer Auflösung von 100 µA dargestellt. /p p Der Maximalwert des Stromes darf 2 A nicht überschreiten. /p p Die beiden Messkanäle sind untereinander galvanisch getrennt. /p p Das Eingangssignal wird galvanisch getrennt zur Systemebene übertragen. /p p Zur Spannungsversorgung wird die Systemspannung genutzt. /p p Die Eingangskanäle des Moduls sind Differenzeingänge. /p p Der Schirmanschluss ist direkt zur Tragschiene geführt. /p
LIMMERT-KI Beschreibung
Die Wago 750-475 2-Kanal Analog Eingangsklemme ist ein hochpräzises Modul zur Verarbeitung von AC- und DC-Stromsignalen im Bereich von 0 bis 1A (rms). Mit einer Auflösung von 100µA und einer maximalen Eingangsstromstärke von 2A bietet dieses Modul eine zuverlässige und differenzielle Messung. Es ist für eine Systemversorgung von 5 VDC ausgelegt und kann mit einer maximalen Eingangswechselspannung von 24 VAC/DC betrieben werden. Die Klemme ist mit einem Federzuganschluss ausgestattet, was die Installation erleichtert. Mit einer kompakten Bauweise von 12 mm Breite, 100 mm Höhe und 69,8 mm Tiefe eignet sie sich ideal für Anwendungen in der Automatisierungstechnik. Die Schutzart IP20 und der Temperaturbereich von 0 bis +55 °C machen sie zu einer robusten Lösung für industrielle Umgebungen.
Technische Merkmale (Limmert KI extrahiert):
| Anzahl der analogen Eingänge: | 2 |
| Isolation: | 500 V System/Feld oder Kanal/Kanal |
| Umwandlungszeit (typ.): | 200 ms |
| Tiefe: | 69,8 mm |
| Signaltyp: | Strom |
| Sensoranschluss: | 2 x (2-Draht) |
| Versorgungsspannung (Feld): | 24 VDC (-25 … +30 %) |
| Messfehler (Referenztemperatur): | 25 °C |
| Betriebsfeuchte (ohne Kondensation): | 95 % |
| Betriebstemperatur: | 0 … +55 °C |
| Signaltyp (Strom): | 0 … 1 AAC/DC |
| Breite: | 12 mm |
| Lagertemperatur: | -40 … +85 °C |
| Auflösung: | 15 Bit |
| Schutzart: | IP20 |
| Datenbreite: | 2 x 16-Bit Daten; 2 x 8-Bit Steuer-/Status (optional) |
| Gewicht: | 50 g |
| Höhe: | 100 mm |
| Versorgungsspannung (System): | 5 VDC |
| Messfehler, Abweichung (max.): | 0,1 % |
| Max. Eingangswechselspannung: | 24 VAC/DC (-20 … +20 %) |
| Max. Eingangsresistenz: | 0,022 Ω |
| Signalcharakteristik: | Differenziell |
| Stromverbrauch (5 V Systemversorgung): | 80 mA |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | AC/DC |
| Versorgungsspannung AC 50 Hz: | 24|24 V |
| Versorgungsspannung DC: | 24|24 V |
| Eingang, Strom: | Ja |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | sonstige |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 15 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Anzahl der analogen Eingänge: | 2 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Nein |
| Versorgungsspannung AC 60 Hz: | 24|24 V |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0|24 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0|24 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0|24 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0|24 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | sonstige |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | sonstige |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Nein |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | sonstige |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | sonstige |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | sonstige |
| Explosionsschutz-Kategorie für Staub: | sonstige |
| Breite: | 12 mm |
| Höhe: | 100 mm |
| Tiefe: | 69.8 mm |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | Nein |
| Unterstützt Protokoll für EtherCAT: | Nein |
| SIL gemäß IEC 61508: | sonstige |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | 0|24 |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): | 24|24 |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | Nein |
