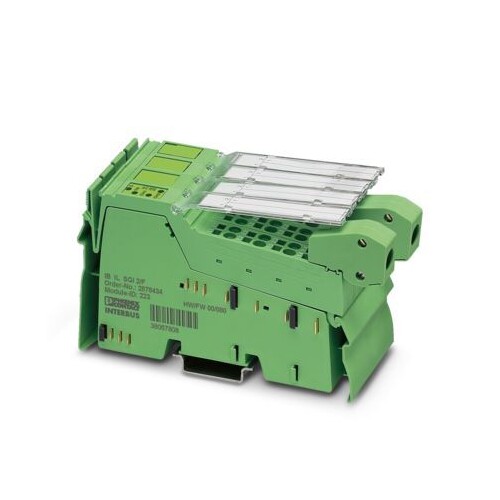

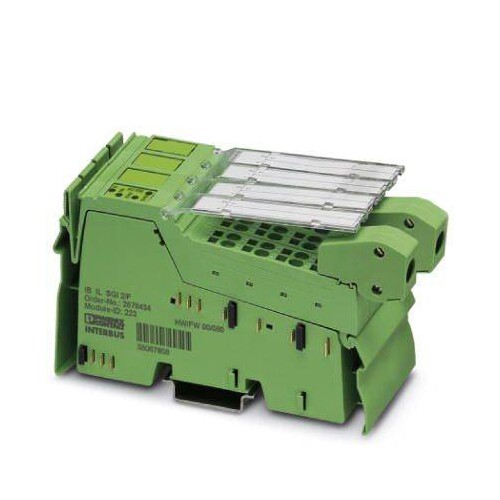

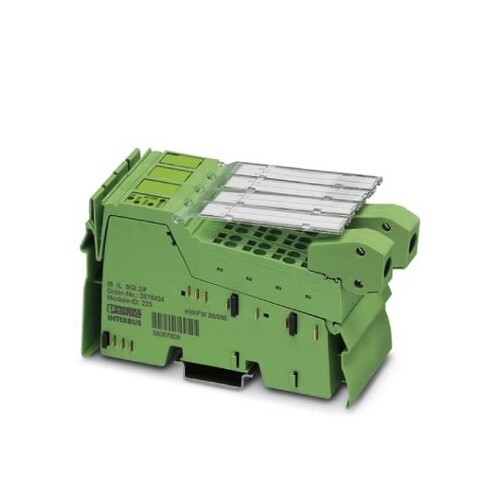

2878638 Phoenix IB IL SGI 2/F PAC Inline-Klemme
)
)
)
)
)
)
)
)
Artikelnummer :25919992
Hersteller Art Nr. :2878638
Herkunftsland :DE
Zolltarifnr :85389091
EAN: 4017918996406
Dieser Artikel wird für Sie bestellt.
Beschreibung
Inline, Dehnungsmessstreifen-Erfassungsklemme, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s, 2 schnelle Eingänge, 4-, 6-Leiter-Anschlusstechnik, Schutzart: IP20, inklusive Inline-Steckern und Beschriftungsfeldern
LIMMERT-KI Beschreibung
Das Phoenix IB IL SGI 2/F PAC Inline-Klemme ist ein hochentwickeltes Eingangsmodul für Dehnungsmessstreifen mit zwei schnellen Eingängen. Mit einer Brückenspannung von 3,3 V und einer Messwertdarstellung von 15 Bit bietet dieses Modul eine präzise Erfassung von analogen Signalen. Es unterstützt eine Verbindungsmethode mit 4- oder 6-Draht, was eine flexible Installation ermöglicht. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Mit einem Betriebstemperaturbereich von -25 °C bis 55 °C ist es für verschiedene industrielle Anwendungen geeignet. Das Modul verfügt außerdem über eine Bus-synchrone Prozessdatenaktualisierung mit einer Geschwindigkeit von 500 kBit/s, was eine schnelle Datenverarbeitung ermöglicht. Ideal für den Einsatz in der Automatisierungstechnik und der Prozessüberwachung.
Technische Merkmale (Limmert KI extrahiert):
| Messbereich: | +1 mV/V, +2 mV/V, +3 mV/V, +4 mV/V, ±1 mV/V, ±2 mV/V, ±3 mV/V, ±4 mV/V |
| Messwertdarstellung: | 15 Bit + Vorzeichenbit |
| Lagertemperatur: | -25 °C bis 85 °C |
| Ausgangsspannung: | typ. 5 V, 3,3 V |
| Gewicht: | 190 g |
| Schutzart: | IP20 |
| Betriebsart: | Prozessdatenbetrieb mit 3 Wörtern, PCP mit 1 Wort |
| Verbindungsmethode: | 4- oder 6-Draht, verdrilltes, geschirmtes Kabel |
| Maximaler Ausgangsstrom: | 85 mA (bei U = 5 V) |
| Brückenspannung U0: | 3,3 V |
| Betriebstemperatur: | -25 °C bis 55 °C |
| Anzahl der Ausgänge: | 2 |
| Tiefe: | 71,5 mm |
| Anzahl der Eingänge: | 2 |
| Übertragungsgeschwindigkeit: | 500 kBit/s |
| Breite: | 48,8 mm |
| Höhe: | 136 mm |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung AC 50 Hz: | 0|0 V |
| Versorgungsspannung DC: | 30|19.2 V |
| Eingang, Strom: | Nein |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 0 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Auflösung der Analogausgänge: | 0 Bit |
| Anzahl der analogen Eingänge: | 0 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Nein |
| Versorgungsspannung AC 60 Hz: | 0|0 V |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Ja |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Ja |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 48.6 mm |
| Höhe: | 136.04 mm |
| Tiefe: | 70.51 mm |
| SIL gemäß IEC 61508: | sonstige |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | 70.51 |
| Unterstützt Protokoll für EtherCAT: | Nein |
