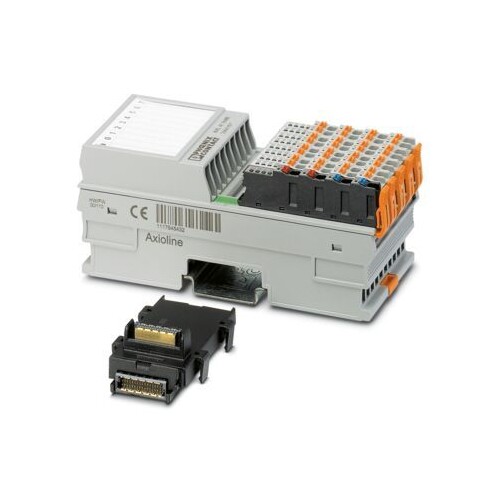

2688064 Phoenix AXL F AI8 1F I/O-Modul
)
)
)
)
)
)
)
)
)
)
Artikelnummer :25914350
Hersteller Art Nr. :2688064
Herkunftsland :DE
Zolltarifnr :85389091
EAN: 4046356501460
Dieser Artikel wird für Sie bestellt.
Beschreibung
Axioline F, Analogeingabemodul, Analoge Eingänge: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
LIMMERT-KI Beschreibung
Das Phoenix AXL F AI8 1F I/O-Modul ist ein hochentwickeltes analoges Eingabemodul, das speziell für die Verwendung in Axioline-Stationen konzipiert wurde. Es bietet 8 analoge, bipolare Eingänge, die sowohl Spannungs- als auch Stromsignale erfassen können. Die unterstützten Spannungsbereiche reichen von 0 V bis ±10 V, während die Strombereiche 0 mA bis ±20 mA abdecken. Mit einer kompakten Bauform von 53,6 mm Breite, 126,1 mm Höhe und 54 mm Tiefe ist das Modul ideal für die Montage auf einer DIN-Schiene geeignet. Es arbeitet zuverlässig bei Betriebstemperaturen von -25 °C bis 60 °C und bietet Schutzart IP20. Das Modul ermöglicht eine einfache Verbindung von Sensoren über die 2-Draht-Technik und ist mit Diagnose- und Statusanzeigen ausgestattet, um eine einfache Überwachung zu gewährleisten.
Technische Merkmale (Limmert KI extrahiert):
| Kommunikationsgeschwindigkeit: | 100 MBit/s |
| Luftfeuchtigkeit (Lagerung/Transport): | 5 % ... 95 % |
| Spannungsbereiche: | 0 V ... 10 V, ±10 V, 0 V ... 5 V, ±5 V |
| Bauform: | DIN-Schiene |
| Höhe: | 126,1 mm |
| Anzahl der Eingänge: | 8 (Differentialeingänge) |
| Stromversorgung: | 24 V DC |
| Anschlussart: | 2-Draht-Technik |
| Schutzart: | IP20 |
| Breite: | 53,6 mm |
| Strombereiche: | 0 mA ... 20 mA, 4 mA ... 20 mA, ±20 mA |
| Luftfeuchtigkeit (Betrieb): | 5 % ... 95 % |
| Betriebstemperatur: | -25 °C ... 60 °C |
| Tiefe: | 54 mm |
| Lagertemperatur: | -40 °C ... 85 °C |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung AC 50 Hz: | 0|0 V |
| Versorgungsspannung DC: | 30|19.2 V |
| Eingang, Strom: | Ja |
| Eingang, Spannung: | Ja |
| Eingang, Widerstandsthermometer: | Nein |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Eingangssignal konfigurierbar: | Ja |
| Auflösung der Analogeingänge: | 16 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Auflösung der Analogausgänge: | 8 Bit |
| Anzahl der analogen Eingänge: | 8 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Nein |
| Versorgungsspannung AC 60 Hz: | 0|0 V |
| Analoge Eingänge konfigurierbar: | Ja |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Ja |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Ja |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 53.6 mm |
| Höhe: | 125.894343 mm |
| Tiefe: | 52.59 mm |
| SIL gemäß IEC 61508: | sonstige |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | 52.7 |
| Unterstützt Protokoll für EtherCAT: | Nein |
