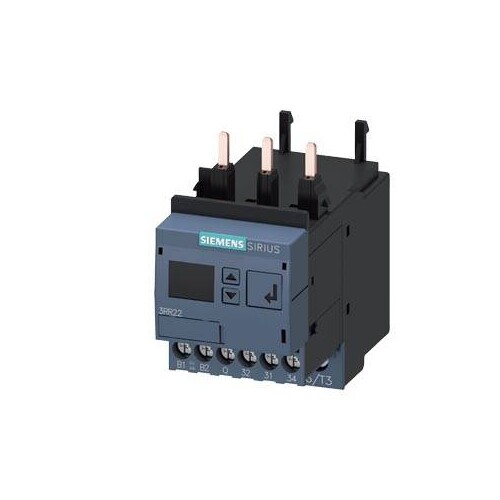

3RR22421FW30 Siemens ÜBERWACH-REL.F.3RT2 S0 DIG.4-40A 20-400HZ 3-PH24-240VAC/DC1W

3RR22421FW30 Siemens ÜBERWACH-REL.F.3RT2 S0 DIG.4-40A 20-400HZ 3-PH24-240VAC/DC1W

Artikelnummer: 20921594

Katalog Art.Nr.: 5177086

VPE: 1 Stk

EAN: 4011209787308

Herkunftsland: CZ

Zolltarifnr.: 85364900

weitere Infos weitere Infos ausblenden

Siemens

Hersteller Art. Nr.: 3RR2242-1FW30

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Überwachungsrelais, anbaubar an Schütz 3RT2, Baugröße S0 Standard, digital einstellbar Schein-/Wirkstromüberwachung 4...40 A, 20...400 Hz, 3-phasig Versorgung 24-240 V AC/DC 1 Wechsler, 1 Halbleiterausgang für Alarm und Warnung Überwachung auf Stromüber- und Unterschreitung Phasenausfall, Drahtbruch Phasenfolge Fehlerstrom Blockierstrom Warnung und Alarmschwellen mit oder ohne Fehlerspeicher Anlaufverzögerung 0-99 s Störspitzenausblendung 0-30 s Pause nach Fehler 0-300 min Schraubanschlusstechnik Überwachungsrelais SIRIUS 3RR2 zum Anstecken an Schütze SIRIUS 3RT2 oder für Einzelaufstellung zur mehrphasigen Stromüberwachung der gesamten Anlage oder des angetriebenen Prozesses. Die zuverlässige Überwachung auf Kabelbruch, Phasenausfall, Phasenfolge, Fehlerstrom, Motorblockierung uvm. schafft eine erhöhte Anlagenverfügbarkeit. Istwertanzeigen, Statusmeldungen und eindeutige Fehlermeldungen ermöglichen eine schnelle und zuverlässige Diagnose. Die Steuerungsanbindung über IO-Link ist ebenfalls möglich. Sie sparen zudem Kosten, da nur ein Gerät zur Überwachung eines Motors entlang der gesamten Drehmomentkurve erforderlich ist und auch keine separaten Stromwandler benötigt werden. Durch den direkten Anbau an die Schütze 3RT2 entsteht kein zusätzlicher Verdrahtungsaufwand im Hauptstromkreis. Profitieren Sie außerdem von den Weitspannungsnetzteilen für den weltweiten Einsatz. Verfügbar sind analog einstellbare, 2-phasige Varianten und digital einstellbare, 3-phasige Varianten (mit und ohne IO-Link), jeweils in drei Baugrößen mit unterschiedlichen Strommessbereichen, mit zwei verschiedenen Versorgungsspannungen und zwei Anschlussarten. Für die Einzelaufstellung der Überwachungsrelais 3RR2 sind passende Träger erhältlich. SIRIUS Relais - ein Programm für alle Fälle.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Das Siemens Überwachungsrelais 3RR2242-1FW30 ist eine hochmoderne Lösung zur Überwachung von mehrphasigen Stromversorgungen. Es ist für den Einsatz mit dem Schütz 3RT2 konzipiert und bietet eine digitale, einstellbare Überwachung für Schein- und Wirkströme im Bereich von 4 bis 40 A. Mit einem breiten Frequenzbereich von 20 bis 400 Hz und einer Versorgungsspannung von 24 bis 240 V AC/DC ist dieses Relais äußerst vielseitig. Es verfügt über einen Wechslerkontakt und einen Halbleiterausgang zur Alarm- und Warnüberwachung. Mit Schutzart IP20 und einem Betriebstemperaturbereich von -25 bis +60 °C ist es für den industriellen Einsatz geeignet. Die einfache Installation durch Schraubanschlüsse und die Möglichkeit der Anbindung über IO-Link machen es zu einer idealen Wahl für moderne Automatisierungslösungen. Die umfangreiche Überwachungsfunktionalität gewährleistet eine hohe Anlagenverfügbarkeit und Sicherheit.

Produktinfos

Strommessbereich:	4 - 40 A
Versorgungsspannung AC:	24 - 240 V
Versorgungsspannung DC:	24 - 240 V
Betriebsfrequenz:	20 - 400 Hz
Anzahl der Phasen:	3
Anzahl der Kontakte:	1 Wechsler
Schutzart (IP):	IP20
Betriebstemperatur:	-25 ... +60 °C
Lagertemperatur:	-40 ... +80 °C
Betriebshöhe:	2000 m
Schockfestigkeit:	15g / 11 ms
Vibrationsfestigkeit:	10 ... 55 Hz / 0.35 mm
Betriebsleistung:	2.5 W
Betriebsstrom:	4 V·A
Betriebsstrom bei DC-13:	20 mA
Betriebsstrom bei AC-14:	20 mA
Schraubanschluss:	Ja
Einstellbare Ansprechverzögerung:	0 ... 99 s
Einstellbare Rückfallverzögerung:	0 ... 30 s
Manueller Reset:	Ja

Preisanzeige nur nach Anmeldung

Download

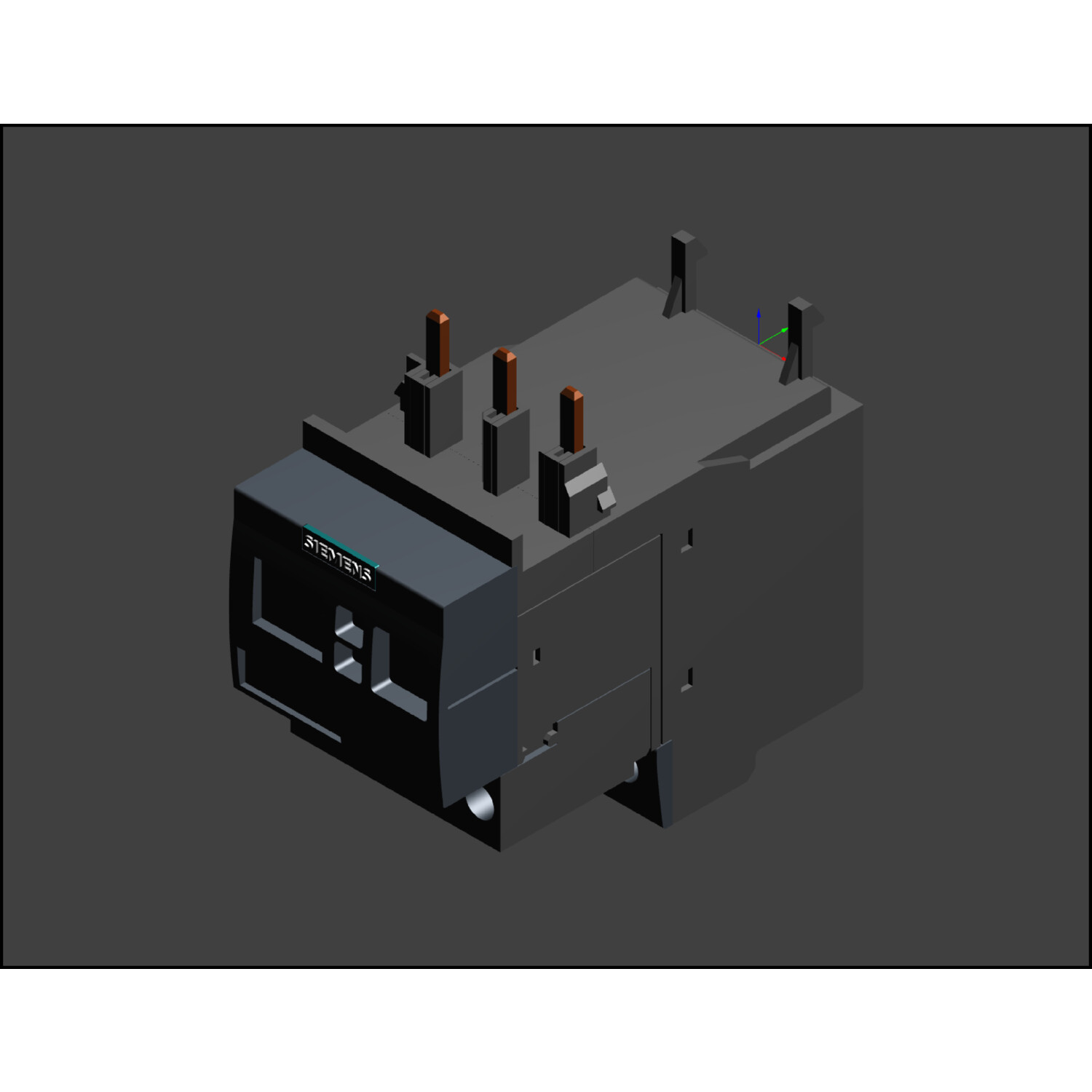

3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3RR2242-1FW30

Produktinfos

Bemessungssteuerspeisespannung AC 50 Hz:	24\|240 V
Bemessungssteuerspeisespannung DC:	24\|240 V
Spannungsart zur Betätigung:	AC/DC
Strommessbereich:	4\|40 A
Min. einstellbare Ansprechverzögerungszeit:	0 s
Max. zulässige Ansprechverzögerungszeit:	99 s
Min. einstellbare Rückfallverzögerungszeit:	0\|240 s
Max. zulässige Rückfallverzögerungszeit:	30 s
Enthält Funktion Gleichspannung-Unterstrom:	Nein
Enthält Funktion Gleichspannung-Überstrom:	Nein
1-Phasen-Unterstrom möglich:	Nein
3-Phasen-Unterstrom möglich:	Ja
1-Phasen-Überstrom möglich:	Nein
3-Phasen-Überstrom möglich:	Ja
1-Phasen-Fenster möglich:	0\|40
3-Phasen-Fenster möglich:	0\|240
Weitere Details
Ausführung des elektrischen Anschlusses:	Schraubanschluss
Funktion Gleichstrom-Fenster:	Nein
Mit abnehmbaren Klemmen:	Schraubanschluss
Bemessungssteuerspeisespannung AC 60 Hz:	24\|240 V
Anzahl der Kontakte als Öffner:	0
Anzahl der Kontakte als Schließer:	1
Anzahl der Kontakte als Wechsler:	24\|240

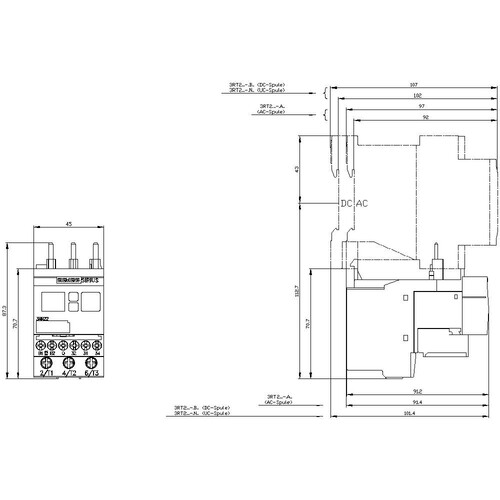

Breite:	45\|240 mm
Höhe:	87 mm
Tiefe:	91\|240 mm
Externer Stromwandler:	Nein
