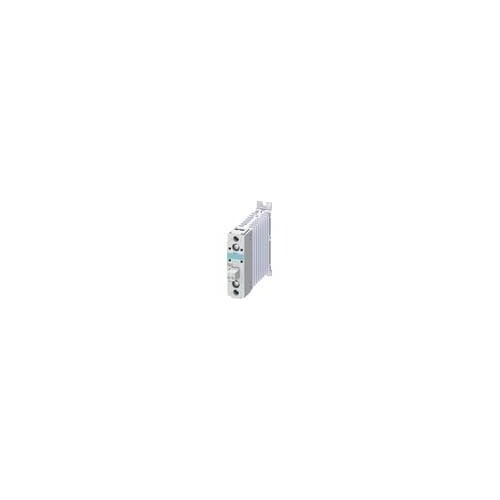

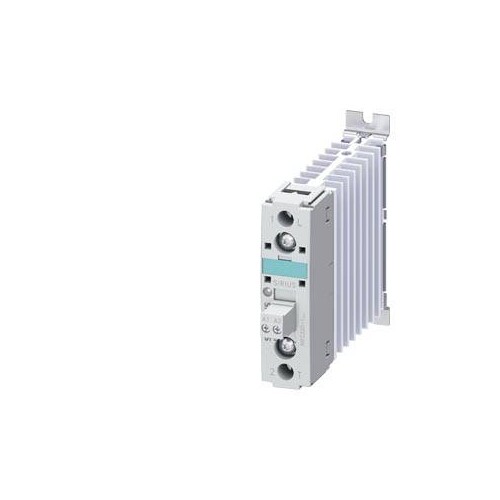

3RF2320-1AA45 SIEMENS Halbleiter-Schütz AC51 20A 200-600V/4-30VDCTTL

3RF2320-1AA45 SIEMENS Halbleiter-Schütz AC51 20A 200-600V/4-30VDCTTL

Artikelnummer: 10042879

Katalog Art.Nr.: 4983810

VPE: 1 Stk

EAN: 4011209591653

Herkunftsland: DE

Zolltarifnr.: 85364900

weitere Infos weitere Infos ausblenden

Siemens

Hersteller Art. Nr.: 3RF2320-1AA45

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

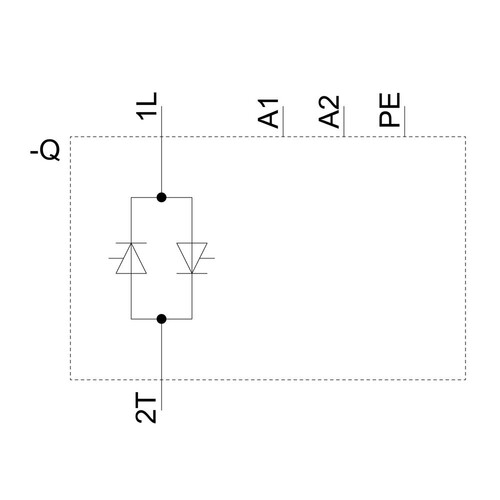

Halbleiterschütz 1-phasig 3RF2 AC 51 / 20 A / 40 °C 48-600 V / DC 4-30 V Schraubanschluss Sperrspannung 1200 V Halbleiterschütz SIRIUS 3RF23 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage. Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Da der Kühlkörper bereits integriert ist, können sie direkt im Schaltschrank eingesetzt werden. Die kompakte Bauweise spart Platz auf der Hutschiene. Die Halbleiterschütze lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA). Die Halbleiterschütze sind als 1-phasige oder 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung. Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Das Halbleiterschütz 3RF2320-1AA45 von Siemens SIRIUS ist ein leistungsstarkes, 1-phasiges Schaltgerät, das für den Betrieb mit einer Spannung von 48 bis 600 V AC und einer Steuerungsspannung von 4 bis 30 V DC ausgelegt ist. Mit einem maximalen Betriebsstrom von 20 A eignet sich dieses Gerät ideal für das Schalten von ohmschen und induktiven Lasten in verschiedenen industriellen Anwendungen. Die integrierte Kühlung ermöglicht den direkten Einbau in Schaltschranklösungen, während die kompakte Bauweise Platz auf der Hutschiene spart. Mit einer Verlustleistung von nur 20 W bei Bemessungsstrom und einer Isolationsspannung von 600 V bietet das Gerät hohe Effizienz und Sicherheit. Das Halbleiterschütz ist zudem für Temperaturen von -25 bis +60 °C geeignet und erfüllt die Schutzart IP20. Dieses Produkt ist ideal für geräuschsensible Umgebungen und kann durch standardisierte Funktionsmodule erweitert werden.

Produktinfos

Betriebsspannung AC:	48 ... 600 V
Bemessungssteuerspeisespannung DC:	4 ... 30 V
Betriebsstrom AC-51:	20 A
Polzahl Hauptstromkreis:	1
Anzahl der Schließer Hauptkontakte:	1
Anzahl der Öffner Hauptkontakte:	0
Verlustleistung bei Bemessungsstrom:	20 W
Isolationsspannung:	600 V
Verschmutzungsgrad:	3
Stoßspannungsfestigkeit Hauptstromkreis:	6 kV
Betriebsfrequenz:	50 ... 60 Hz

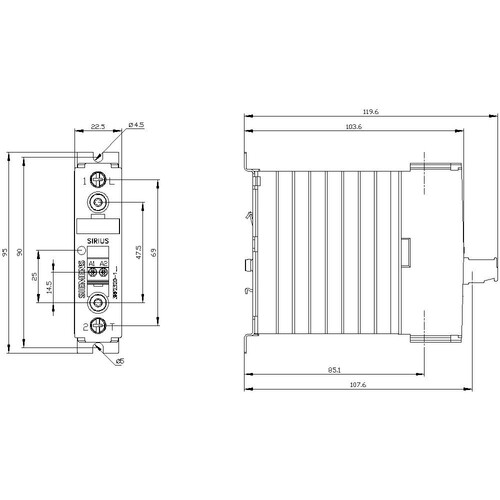

Höhe:	95 mm
Breite:	22,5 mm
Tiefe:	120 mm
Schutzart IP:	IP20
Umgebungstemperatur während Betrieb:	-25 ... +60 °C
Derating-Temperatur:	40 °C

Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

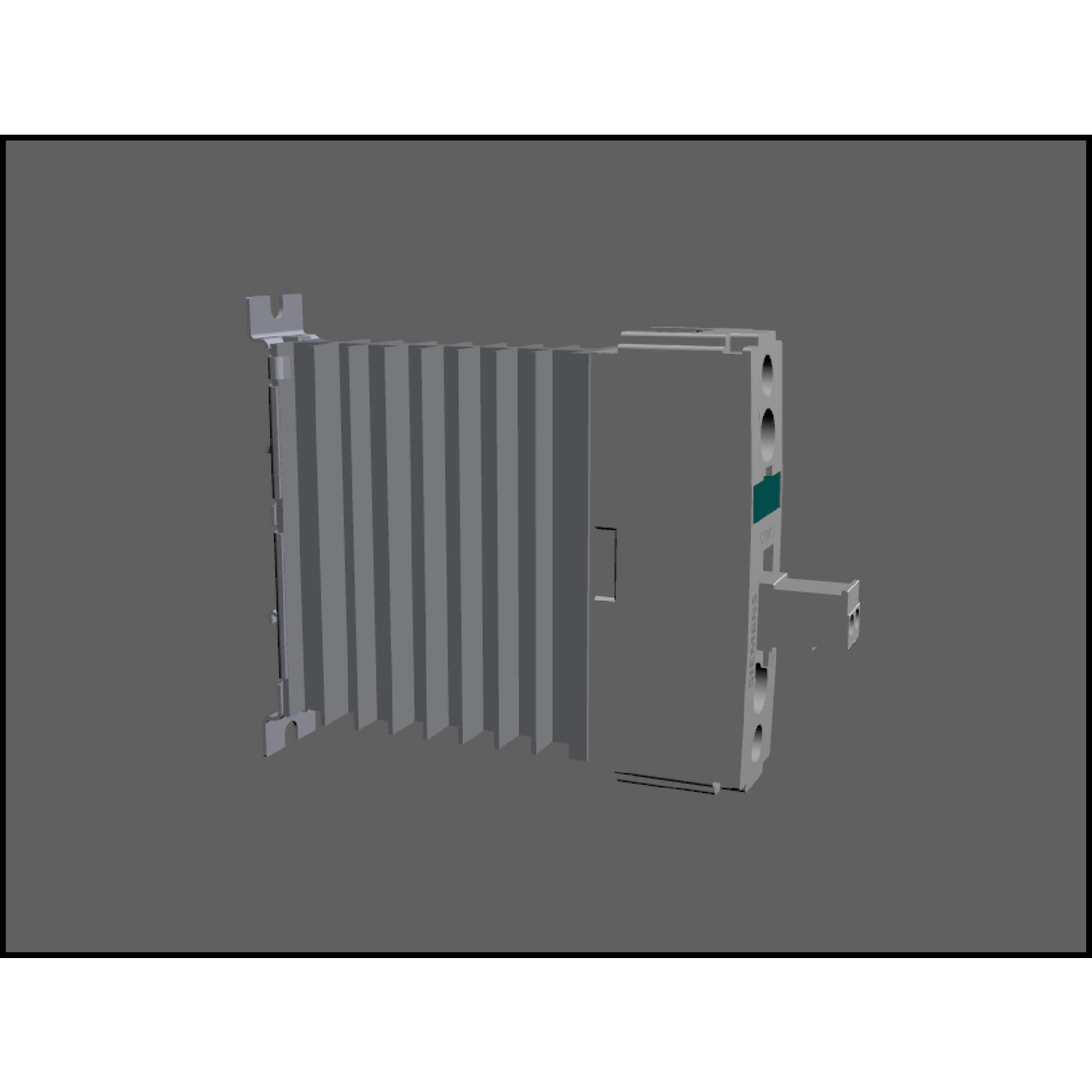

3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3RF2320-1AA45

Produktinfos

Anzahl der Phasen:	1
Betriebsspannung:	48\|600 V
Bemessungssteuerspeisespannung DC:	4\|30 V
Spannungsart zur Betätigung:	DC
Bemessungsbetriebsstrom Ie bei AC-1:	20\|30 A
Geeignet für Reiheneinbau:	Ja
Weitere Details
Bemessungsbetriebsstrom Ie bei AC-51:	20 A
Bemessungsbetriebsstrom Ie bei AC-53a:	1 A
Bemessungsbetriebsstrom Ie bei AC-53b:	48\|600 A
