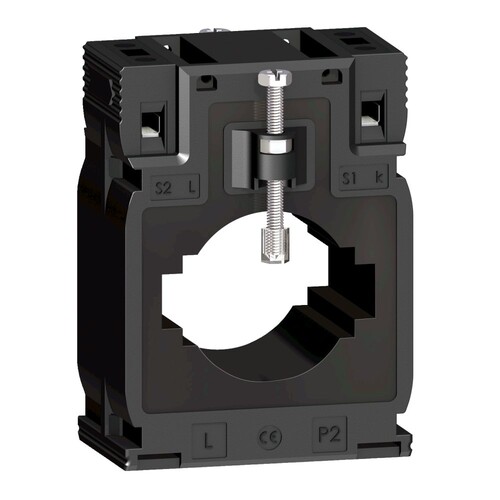

METSECT5MD060 Schneider E. WANDLER TI 600/5 TR KABEL D40 + 20x40

28045787
8672524
1 Stk
3606480618871
43606480618879
TN
8504318090
PowerLogic. Stromwandler TI, Typ MD - für Kabel bis DM 40 mm und Schienenprofil bis 12 x 50 / 20 x 40 mm. Wandler TI 600/5. Grösse_Ipn_5A 600, Leistung VA GKl 0.5 6, Leistung VA GKl 1 8. Abmessungen (BxHxT) 70 x 95 x 65 mm. Wandlerverhältnis von Primärstrom lpn zu Sekundärstrom Isn von 5 A für Messgeräte. Betriebsbemessungsspannung Ue max. 720 V, Frequenz 50-60 Hz. Sicherheitsfaktor 40-4000 A FS 95 %.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric PowerLogic Wandler TI 600/5 TR ist ein hochpräziser Transformator, der für den Einsatz in industriellen Anwendungen konzipiert ist. Mit einem Nennstrom von 600 A und einem Sekundärstrom von 5 A bietet dieser Stromwandler eine Genauigkeitsklasse von 0,5 bei 6 VA und 1 bei 8 VA. Er ist klimafest und eignet sich sowohl für Kabel mit einem Durchmesser von bis zu 40 mm als auch für Schienenprofile von 12 x 50 mm und 20 x 40 mm. Die Montage erfolgt einfach über Schraubklemmen und ist für verschiedene Halterungen wie DIN-Schienen und Montageplatten geeignet. Mit einer maximalen Betriebsbemessungsspannung von 720 V AC und einer elektrischen Isolierungsklasse B ist der Wandler für anspruchsvolle Anwendungen in rauen Umgebungen ausgelegt. Die Schutzart IP20 sorgt für einen gewissen Schutz gegen feste Fremdkörper und ist ideal für den Einsatz in kontrollierten Umgebungen.

Produktinfos

Baureihe: PowerLogic
Produktname: CT
Produktart: Transformator
Sekundärstrom: 5 A
Genauigkeitsklasse: Klasse 0,5 bei 6 VA; Klasse 1 bei 8 VA
Nennstrom [In]: 600 A
Stromwandlerverhältnis: 600/5
Konventioneller thermischer Strom (Ith): 36 kA
Dynamischer Haltestrom: 2,5 Ith
Maximaler Sicherheitsfaktor: 5
Betriebsbemessungsspannung Ue: < 720 V AC 50/60 Hz
Nennisolationsspannung Ui: 3 kV
Montagevariante: Schraubklemmen, isolierte Feststellschraube
Montagehalterung: DIN-Schiene, Sammelschiene, Montageplatte
Breite: 70 mm
Höhe: 95 mm
Tiefe (Rahmen): 45 mm
Tiefe (gesamt): 65 mm
Durchmesser: 40 mm
Produktgewicht: 0,349 kg
Bemessungsstoßspannungsfestigkeit [Uimp]: 3 kV
Elektrische Isolierungsklasse: Klasse B
Kabelaußendurchmesser: 40 mm
Öffnung der Schienen: 50,5 x 12,5 mm; 40,5 x 20,5 mm
Schutzart (IP): IP20
Relative Feuchtigkeit: 0…95 %
Umgebungstemperatur bei Betrieb: -25…60 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Ausführung: Durchsteckstromwandler
    Primärer Bemessungsstrom: 600 A
    Sekundärer Bemessungsstrom: 5 A
    Sekundäre Bemessungsscheinleistung: 8|40 VA
    Mit Berührungsschutz: Nein
    Schnappbefestigung: Nein
    mit Kupferschiene: Nein
    Weitere Details
    Überstrombegrenzungsfaktor: FS 5
    Öffnungsdurchmesser: 40|20 mm
    Anzahl der Primäreingänge: 1
    Leistungsaufnahme: 1
    Geeicht: Nein
    Genauigkeitsklasse: 1
    Höhe der Öffnung: 20|20
    Öffnungsbreite: 40|40
    Sekundärer Anschluss: Schraubanschluss
