3VA1116-5EF36-0AA0 Siemens Leistungsschalter 3VA1 IEC Frame 160 Sc

3VA1116-5EF36-0AA0 Siemens Leistungsschalter 3VA1 IEC Frame 160 Sc

Artikelnummer: 31346442

VPE: 1 Stk

EAN: 4042948820704

Herkunftsland: CZ

Zolltarifnr.: 85362090

weitere Infos weitere Infos ausblenden

Siemens

Hersteller Art. Nr.: 3VA1116-5EF36-0AA0

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

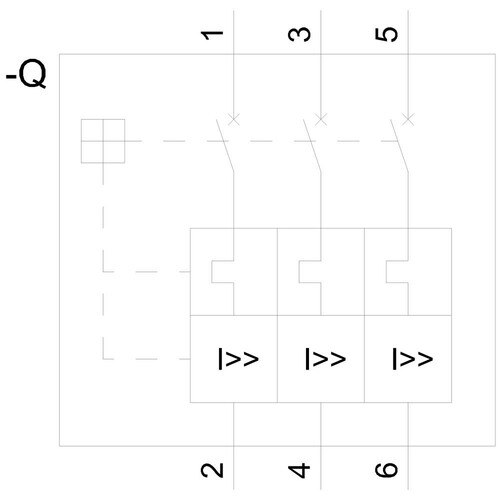

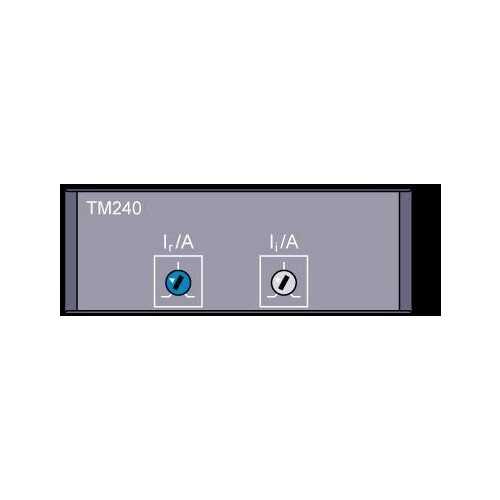

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=160A Überlastschutz Ir=112A...160A Kurzschlussschutz Ii=5...10 x In Klemmenanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3VA1116-5EF36-0AA0 ist ein kompakter Leistungsschalter der IEC-Baugröße 160, der sich durch seine hohe Schaltleistung von 55 kA bei 415 V auszeichnet. Mit einem Bemessungsstrom von 160 A und einem Überlastschutzbereich von 112 A bis 160 A bietet er zuverlässigen Schutz für elektrische Anlagen. Die robuste Bauweise und die IP40-Schutzart machen ihn ideal für industrielle Anwendungen. Der Schalter ist für eine mechanische Lebensdauer von bis zu 20.000 Zyklen ausgelegt und bietet eine hohe elektrische Lebensdauer von 9.000 Zyklen bei 415 V. Die Temperaturbeständigkeit reicht von -25 °C bis 70 °C, was ihn vielseitig einsetzbar macht. Der 3VA1116-5EF36-0AA0 ist für die Montage in Festeinbau- und Stecktechnik geeignet und bietet eine einfache Installation durch Frontanschlüsse.

Produktinfos

Modell:	3VA1
Schaltvermögen:	55 kA @ 415 V
Polzahl:	3
Bemessungsbetriebsstrom (In):	160 A
Überlastschutz (Ir):	112 A...160 A
Kurzschlussschutz (Ii):	5...10 x In
Isolationsspannung:	800 V
Betriebsspannung DC:	500 V
Betriebsspannung AC:	690 V
Maximale Verlustleistung:	38 W
Mechanische Lebensdauer:	20 000 Zyklen
Elektrische Lebensdauer (AC-1 @ 380/415 V):	9 000 Zyklen
Elektrische Lebensdauer (AC-1 @ 690 V):	6 300 Zyklen
Schutzart (IP):	IP40
Betriebstemperatur (min):	-25 °C
Betriebstemperatur (max):	70 °C
Lagerungstemperatur (min):	-40 °C
Lagerungstemperatur (max):	80 °C
Netto-Gewicht:	1.066 kg

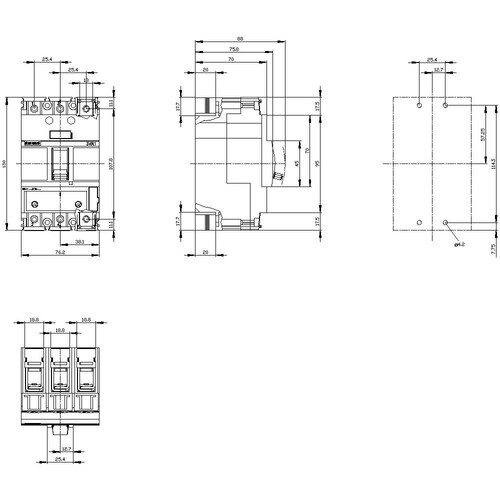

Höhe:	130 mm
Breite:	76.2 mm
Tiefe:	70 mm
Anschlussart:	Frontanschluss
Anschlussdesign:	Klemmenanschluss

Preisanzeige nur nach Anmeldung

Download

3D / BIM Objekt

EPD-Erklärung (Environmental Product Declaration)

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3VA1116-5EF36-0AA0

Produktinfos

Bemessungsdauerstrom Iu:	Einbaugerät Festeinbautechnik A
Polzahl:	0\|1600
Überlastauslöser Stromeinstellung:	0 A
Motorantrieb optional:	Ja
Schutzart (IP):	IP40
Gerätebauart:	160
Geeignet für Hutschienenmontage:	0\|160
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:	55\|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:	1 A
Einstellbereich des unverzögerten Kurzschlussauslösers:	800\|1600 A
Integrierter Erdschlussschutz:	Nein
Anzahl der Hilfskontakte als Öffner:	0
Anzahl der Hilfskontakte als Schließer:	0
Anzahl der Hilfskontakte als Wechsler:	1
Ausgelöstmelder vorhanden:	3\|160
Position des Anschlusses für Hauptstromkreis:	1
Ausführung des Betätigungselements:	Kipphebel
Motorantrieb integriert:	Nein
Bemessungsspannung:	690\|690 V
Hutschienenmontage optional:	Nein
Komplettgerät mit Schutzeinheit:	Ja
Mit integriertem Unterspannungsauslöser:	0\|1600
