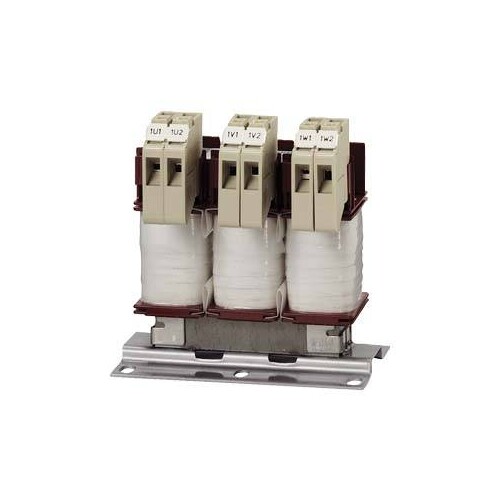

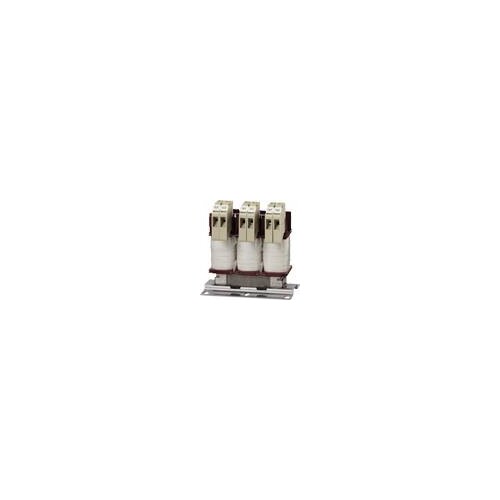

4EP3200-2US00 Siemens Netzdrossel PHASEN:3 UN1(V):500

20817027
5193100
1 Stk
4001869937199
CZ
85045000
4EP3200-2US00
beantwortete(n) Fragen weitere Varianten
NETZDROSSEL F. FU, PHASEN:3, UN1(V):500, ITHMAX 1(A) / F1(HZ):5 /50, I LN (A):4,5, UK(%):2, LN(MH):3,68, TA/ISOKL:40 /B, IP00, ANSCHLUSS:SCHRAUB-/FLACHSTECK- ANSCHLUSS, EN 61558-2-20 UL/CSA-RECOGNIZED DROSSEL Die Einphasendrosseln 4EM und Dreiphasendrosseln 4EP sind als Kommutierungsdrosseln in Verbindung mit Frequenzumrichtern sowie Gleichstromstellern konzipiert und reduzieren zuverlässig leitungsgebundene Netzstörungen dieser Verbraucher.
Anmerkungen zur LIMMERT-KI

Die Siemens Netzdrossel 4EP3200-2US00 ist eine hochwertige Dreiphasen-Netzdrossel, die für den Einsatz in Frequenzumrichtern konzipiert wurde. Mit einer Betriebsspannung von 500 V und einem maximalen Betriebsstrom von 5 A gewährleistet sie eine zuverlässige Leistung und reduziert effektiv leitungsgebundene Netzstörungen. Die Induktivität von 0,0037 H und der relative induktive Spannungsabfall von 2 % sorgen für eine stabile Betriebseffizienz. Die Drossel ist mit einem Schraub- und Flachsteckanschluss ausgestattet und hat kompakte Maße von 88 mm Breite, 108 mm Höhe und 57 mm Tiefe. Mit einer thermischen Klasse B und einer Umgebungstemperatur von bis zu 40 °C ist sie für anspruchsvolle Umgebungen geeignet. Die Schutzart IP00 macht sie ideal für geschützte Anwendungen in der Industrie.

Produktinfos

Produktbezeichnung: Netzdrossel f. FU
Phasenzahl: 3
Spannungsart: AC
Betriebsspannung Bemessungswert: 500 V
Betriebsfrequenz Bemessungswert: 50 Hz
Betriebsstrom bei AC Bemessungswert: 4,5 A
Strom bei AC maximal: 5 A
Induktivität Bemessungswert: 0,0037 H
relativer induktiver Spannungsabfall: 2 %
Verlustleistung der Wicklung: 11,5 W
Verlustleistung des Eisenkerns: 5,6 W
Ausführung des elektrischen Anschlusses: Schraub- / Flachsteckanschluss
Breite: 0,088 m
Höhe: 0,108 m
Tiefe: 0,057 m
thermische Klasse: B
Umgebungstemperatur Bemessungswert: 40 °C
Schutzart (IP): IP00
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Polzahl, Primärseite: 3
    Bemessungsbetriebsfrequenz: 50|50 Hz
    Max. Bemessungsbetriebsspannung Ue: 500 V
    Schutzart (IP): EV006404|50
    Bemessungstaktfrequenz: 3 kHz
    Geeignet als Entstördrossel: Ja
    Geeignet als Netzdrossel: Ja
    Geeignet als Kommutierungsdrossel: Ja
    Geeignet als Glättungsdrossel: Nein
    Geeignet als Ausgangsdrossel: 0|50
    Weitere Details
    Bemessungsstrom AC: 4.5|4.5 A
    Max. Betriebsstrom (Ith) bei Betriebsspannung DC: 0 A
    Bemessungsinduktivität: 3.68 mH
    Relative Kurzschlussspannung uk: 2 %
    Resonanzfrequenz: 1 Hz
