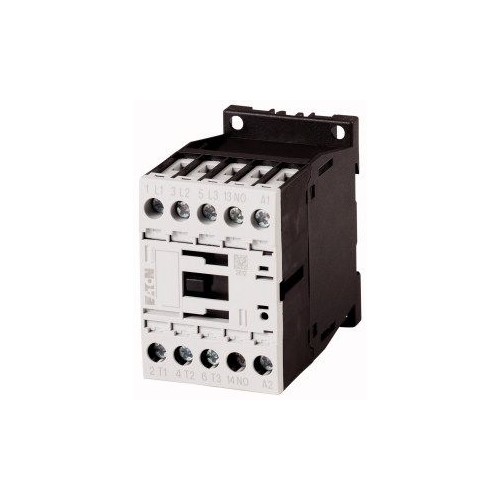

276705 EATON DILM9-10 Schütz 4kW 9A 24VDC 1S HK
)
)
Artikelnummer :02110747
Hersteller Art Nr. :276705
Herkunftsland :DE
Zolltarifnr :8536490099
EAN: 4015082767051
Dieser Artikel wird für Sie bestellt.
Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
LIMMERT-KI Beschreibung
Der EATON DILM9-10 Schütz ist ein leistungsstarker Leistungsschalter, der speziell für den Einsatz in Motorsteuerungen entwickelt wurde. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem maximalen Betriebsstrom von 9 A eignet sich dieser Schütz ideal für nicht induktive und schwach induktive Lasten. Er verfügt über drei Schließer als Hauptkontakte und ist für DC-Betrieb mit einer Steuerspeisespannung von 24 V ausgelegt. Die robuste Bauweise und die Schraubklemmenanschlüsse gewährleisten eine einfache Installation und hohe Zuverlässigkeit. Der DILM9-10 ist nicht für den Reiheneinbau geeignet, bietet jedoch vielseitige Einsatzmöglichkeiten in industriellen Anwendungen. Vertrauen Sie auf die Qualität von EATON, um Ihre Motorsteuerungssysteme effizient zu betreiben.
Technische Merkmale (Limmert KI extrahiert):
| Anzahl der Pole: | 3 |
| Bemessungsbetriebsleistung bei AC-4 bei 400 V: | 2,5 kW |
| Anzahl der Hilfskontakte (Öffner): | 0 |
| Anzahl der Hauptkontakte (Schließer): | 3 |
| Anzahl der Hauptkontakte (Öffner): | 0 |
| Spannungsart zur Betätigung: | DC |
| Geeignet für Reiheneinbau: | Nein |
| Bemessungssteuerspeisespannung DC: | 24 V |
| Anzahl der Hilfskontakte (Schließer): | 1 |
| Bemessungsbetriebsstrom AC-4 bei 400 V: | 6 A |
| Bemessungsbetriebsleistung bei AC-3 bei 400 V: | 4 kW |
| Bemessungsbetriebsstrom AC-3 bei 400 V: | 9 A |
Produktmerkmale
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 4 kW |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V: | 2.5| kW |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Anzahl der Öffner als Hauptkontakte: | 0 |
| Bemessungssteuerspeisespannung AC 50 Hz: | 0|0 V |
| Bemessungssteuerspeisespannung DC: | 24|24 V |
| Spannungsart zur Betätigung: | DC |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 9 A |
| Anzahl der Hilfskontakte als Schließer: | 1 |
| Anzahl der Hilfskontakte als Öffner: | 0 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 6| A |
| Geeignet für Reiheneinbau: | Nein |
| Bemessungssteuerspeisespannung AC 60 Hz: | 0|0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 22 A |
| Anschlussart Hauptstromkreis: | Schraubanschluss |
