LG 640 VS 3000 FS OBO Kabelleiter
)
)
)
)
Artikelnummer :20348538
Hersteller Art Nr. :6208544
Herkunftsland :DE
Zolltarifnr :73089059
EAN: 4012196925650
Dieser Artikel wird für Sie bestellt.
Beschreibung

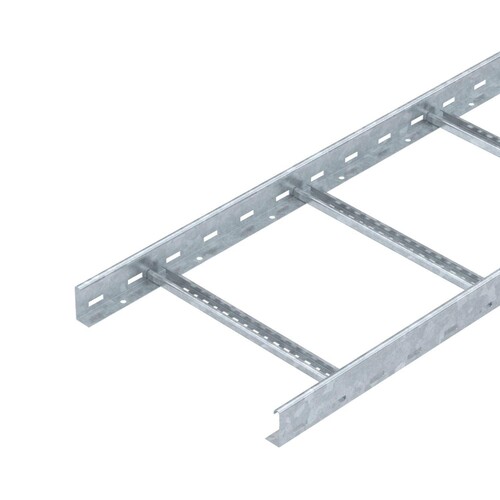

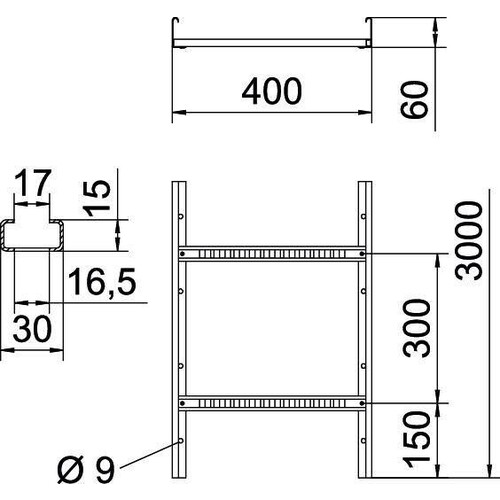

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
LIMMERT-KI Beschreibung
Der Kabelleiter LG 640 VS 3000 FS von OBO ist eine robuste und vielseitige Lösung für die Kabelmontage in industriellen Anwendungen. Mit einer Höhe von 60 mm, einer Breite von 400 mm und einer Länge von 3000 mm bietet dieser Kabelleiter ausreichend Platz für die sichere Verlegung von Kabeln. Die gelochten Seitenholme und die C-Profil-Sprossen sorgen für eine stabile Konstruktion und ermöglichen eine einfache Montage. Der Kabelleiter ist für den Funktionserhalt zugelassen und kann in vertikalen Montagen eingesetzt werden, was ihn ideal für Anlagen mit elektrischen Funktionserhalt macht. Mit einem Nutzquerschnitt von 19800 mm² und einer maximalen Belastung von 3,1 kN/m bei einem Stützabstand von 1,5 m ist er für anspruchsvolle Anwendungen geeignet. Der Kabelleiter ist aus bandverzinktem Stahl gefertigt und bietet somit eine hohe Korrosionsbeständigkeit.
Technische Merkmale (Limmert KI extrahiert):
| Belastung bei 3,0m Stützabstand: | 1,1 kN/m |
| Breite: | 400 mm |
| Höhe: | 60 mm |
| Belastung bei 4,0m Stützabstand: | 0,45 kN/m |
| Sprossen-Ausführung: | Profil gelocht |
| Stützabstände min.: | 1,5 m |
| Sprossenabstand: | 300 mm |
| Länge: | 3000 mm |
| Belastung bei 3,5m Stützabstand: | 0,75 kN/m |
| Holmstärke: | 1,5 mm |
| Belastung bei 2,0m Stützabstand: | 2,25 kN/m |
| Funktionserhalt: | Ja |
| Material: | Stahl (bandverzinkt) |
| Belastung bei 2,5m Stützabstand: | 1,5 kN/m |
| Stützabstände max.: | 4 m |
| Belastung bei 1,5m Stützabstand: | 3,1 kN/m |
| Typ: | Kabelleiter |
| Nutzquerschnitt: | 19800 mm² |
Produktmerkmale
| Werkstoffgüte: | sonstige |
| Oberflächenschutz: | bandverzinkt |
| Höhe: | 60 mm |
| Breite: | 400 mm |
| Länge: | 3000 mm |
| Ausführung der Sprosse: | Profil gelocht |
| Geeignet für Funktionserhalt: | Ja |
| Nutzbarer Querschnitt: | 19800 mm² |
| Sprossenmittenabstand: | 300 mm |
| Seitenlochung: | Ja |
| Befestigung der Sprosse: | blindgenietet |
| Werkstoff: | Stahl |
| Farbe: | sonstige |
| Ausführung des Seitenholms: | flaches Profil |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m: | 450 N/m |
| Steigetrasse: | Ja |
| Einsatztemperatur: | bandverzinkt °C |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m: | 3100 N/m |
| Belastungstesttyp nach IEC 61537: | sonstige |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m: | 1100 N/m |
| Gewicht: | 3.15 kg/m |
| Mögliche Stützabstände: | 4|1.5 m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m: | 1500 N/m |
| Arbeitslänge: | 19800 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m: | 2250 N/m |
