33000022 Eltako DL-1CH-R16A-DC12+ 1Kanal DALI u. Switchdim, LED Dimmer 12V-48V DC

28044576
8070143
1 Stk
2000280445766
4010312321584
BG
85423190
33000022
beantwortete(n) Fragen weitere Varianten

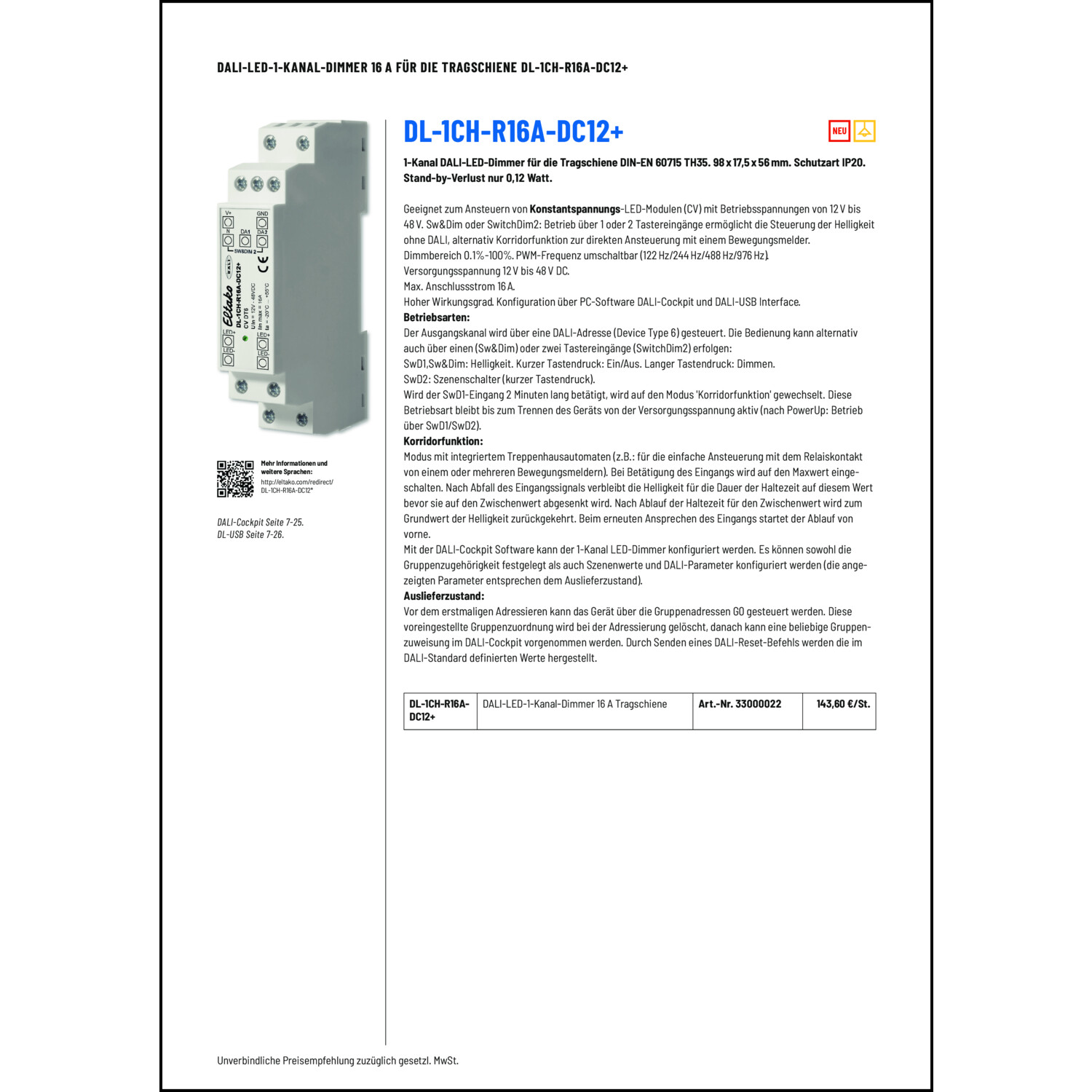

1-Kanal DALI-LED-Dimmer für die Tragschiene DIN-EN 60715 TH35. 98x17,5x56mm. Schutzart IP20. Stand-by-Verlust nur 0,12 Watt. Geeignet zum Ansteuern von Konstantspannungs-LED-Modulen (CV) mit Betriebsspannungen von 12V bis 48V. Sw & Dim oder SwitchDim2: Betrieb über 1 oder 2 Tastereingänge ermöglicht die Steuerung der Helligkeit ohne DALI, alternativ Korridorfunktion zur direkten Ansteuerung mit einem Bewegungsmelder. Dimmbereich 0.1%-100% PWM-Frequenz umschaltbar (122Hz/244Hz/488Hz/976Hz). Versorgungsspannung 12V bis 48V DC. Max. Anschlussstrom 16A. Hoher Wirkungsgrad· Konfiguration über PC-Software DALI-Cockpit und DALI-USB Interface. Betriebsarten: Der Ausgangskanal wird über eine DALI-Adresse (Device Type 6) gesteuert. Die Bedienung kann alternativ auch über einen (Sw & Dim) oder zwei Tastereingänge (SwitchDim2) erfolgen: SwD1,Sw & Dim: Helligkeit. Kurzer Tastendruck: Ein/Aus. Langer Tastendruck: Dimmen. SwD2: Szenenschalter (kurzer Tastendruck). Wird der SwD1-Eingang 2 Minuten lang betätigt, wird auf den Modus Korridorfunktion gewechselt. Diese Betriebsart bleibt bis zum Trennen des Geräts von der Versorgungsspannung aktiv (nach PowerUp: Betrieb über SwD1/SwD2). Korridorfunktion: Modus mit integriertem Treppenhausautomaten (z.B.: für die einfache Ansteuerung mit dem Relaiskontakt von einem oder mehreren Bewegungsmeldern). Bei Betätigung des Eingangs wird auf den Maxwert eingeschalten. Nach Abfall des Eingangssignals verbleibt die Helligkeit für die Dauer der Haltezeit auf diesem Wert bevor sie auf den Zwischenwert abgesenkt wird. Nach Ablauf der Haltezeit für den Zwischenwert wird zum Grundwert der Helligkeit zurückgekehrt. Beim erneuten Ansprechen des Eingangs startet der Ablauf von vorne. Mit der DALI-Cockpit Software kann der 1-Kanal LED-Dimmer konfiguriert werden. Es können sowohl die Gruppenzugehörigkeit festgelegt als auch Szenenwerte und DALI-Parameter konfiguriert werden (die angezeigten Parameter entsprechen dem Auslieferzustand). Auslieferzustand: Vor dem erstmaligen Adressieren kann das Gerät über die Gruppenadressen G0 gesteuert werden. Diese voreingestellte Gruppenzuordnung wird bei der Adressierung gelöscht, danach kann eine beliebige Gruppenzuweisung im DALI-Cockpit vorgenommen werden. Durch Senden eines DALI-Reset-Befehls werden die im DALI-Standard definierten Werte hergestellt.
Anmerkungen zur LIMMERT-KI

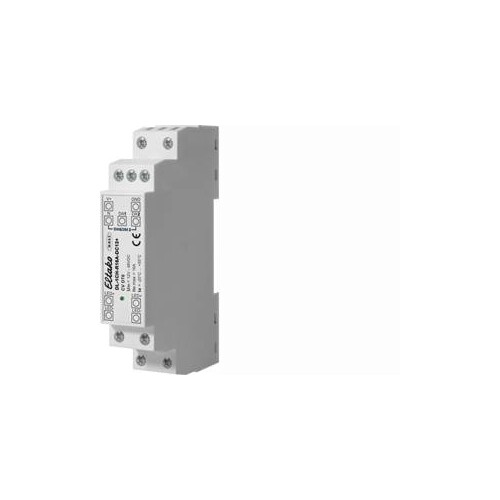

Der Eltako DL-1CH-R16A-DC12+ ist ein leistungsstarker 1-Kanal DALI-LED-Dimmer, der für die Tragschiene DIN-EN 60715 TH35 konzipiert ist. Mit kompakten Abmessungen von 98 x 17,5 x 56 mm und einer Schutzart von IP20 ist dieser Dimmer ideal für den Einsatz in Innenräumen. Er unterstützt eine Betriebsspannung von 12 V bis 48 V DC und kann einen maximalen Anschlussstrom von 16 A verarbeiten. Der Stand-by-Verlust beträgt lediglich 0,12 Watt, was ihn energieeffizient macht. Der Dimmer bietet einen Dimmbereich von 0,1% bis 100% und eine umschaltbare PWM-Frequenz von 122 Hz bis 976 Hz, was eine flexible Steuerung der Helligkeit ermöglicht. Die Konfiguration erfolgt einfach über die DALI-Cockpit Software, und die Bedienung kann über einen oder zwei Tastereingänge erfolgen. Zudem bietet der Dimmer eine Korridorfunktion zur direkten Ansteuerung mit Bewegungsmeldern, was ihn zu einer praktischen Lösung für verschiedene Beleuchtungsanwendungen macht.

Produktinfos

Betriebsspannung: 12 V bis 48 V DC
Max. Anschlussstrom: 16 A
Stand-by-Verlust: 0,12 W
Dimmbereich: 0,1%-100%
PWM-Frequenz: umschaltbar (122 Hz/244 Hz/488 Hz/976 Hz)
Schutzart: IP20
Abmessungen (B x H x T): 98 x 17,5 x 56 mm
Montageart: Tragschiene DIN-EN 60715 TH35
Bedienungsart: Drucktaster
Farbe: grau
Oberflächenbeschaffenheit: matt

LED-Dimmer

  • Gerätebreite: 17,5 mm
  • Geeignet für Schutzart: IP20
  • Werkstoff: Kunststoff
  • Ausführung der Oberfläche: matt
  • Montageart: REG
  • Werkstoffgüte: Thermoplast
  • Oberflächenschutz: unbehandelt
  • Anschlussart: Steckklemme
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Bedienungsart: Drucktaster
    Montageart: REG
    Lichtwertspeicher: Ja
    Seriendimmer: Nein
    Nebenstelleneingang: Nein
    Farbe: grau
    Ausführung der Oberfläche: matt
    Nennspannung: 12|48 V
    Weitere Details
    Verwendbar mit Taste: Nein
    Verwendbar mit Bewegungsmelder: Nein
    Verwendbar mit Präsenzmelder: Nein
    Verwendbar mit Zeitschalter/Timer: Nein
    Verwendbar mit Funktaste: Nein
    Zusammenstellung: Basiselement
    Verwendbar mit IR-Taste: Nein
    Geeignet für Schutzart (IP): IP20
    Werkstoff: Kunststoff
    Werkstoffgüte: Thermoplast
    Halogenfrei: Ja
    Oberflächenschutz: unbehandelt
    Transparent: Nein
    Steuerspannung: 9.5|22.5 V
    Gerätebreite: 17.5 mm
    Gerätehöhe: 98 mm
    Gerätetiefe: 56 mm
    Anschlussart: Steckklemme
    Leistungsaufnahme: 0.12
    Aderquerschnitt: 1.5|2.5
    IFTTT-Unterstützung verfügbar: Nein
    Nennleistung ohmsche Last: 768|768
    Kompatibel mit Apple HomeKit: Nein
    Kompatibel mit Google Assistant: Nein
    Kompatibel mit Amazon Alexa: Nein
    Max. Schaltleistung LED: 768
    Min. Helligkeit steuerbar: Ja
