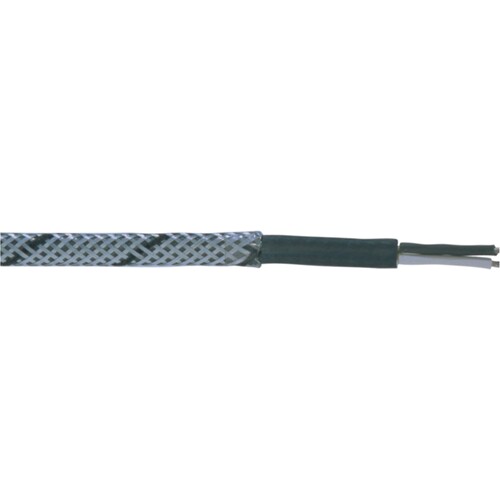

0151040 KE41L-SIL Fe/CuNi LX 2X0,5 DIN

22528275
5135135
100 lfm
4044774674469
4044773077339
DE
85444993
0151040
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

Das KE41L-SIL Fe/CuNi LX 2X0,5 DIN ist ein hochwertiges Erweiterungs- und Ausgleichskabel, das speziell für Temperaturmessungen und Fertigungsprozesskontrollen entwickelt wurde. Mit einer Leiterkonfiguration aus Fe und CuNi und einem Querschnitt von 0,5 mm² bietet es eine zuverlässige Leistung in anspruchsvollen Umgebungen. Die ovale Silikon-Isolation gewährleistet Flexibilität und Widerstandsfähigkeit gegenüber extremen Temperaturen. Das Kabel ist mit einem blauen Mantel ausgestattet und ermöglicht eine einfache Identifizierung. Mit einem Außendurchmesser von 6,4 mm und kompakten Außenmaßen ist es ideal für Anwendungen, bei denen der Platz begrenzt ist. Dieses Kabel ist perfekt für den Einsatz in industriellen Anwendungen, die präzise Temperaturmessungen erfordern.

Produktinfos

Leiter-Material Leiter 1: Fe
Leiter-Material Leiter 2: CuNi
Leiternennquerschnitt: 0,5 mm²
AWG-Querschnitt: 22
Anzahl der Thermo-Paare: 1
Ader-Isolation: Sonstige
Schirm über Verseilelement: Ohne
Schirm über Verseilung: Ohne
Bewehrung: Ja
Mantel-Farbe: Blau
Kabeldesign: SIL-SIL-S ovale
Außendurchmesser: 6,4 mm
Außenmaße (B x H): 4,4 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Fe
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 0.5 mm²
    AWG-Querschnitt: 22
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Ja
    Mantel-Farbe: blau
    Weitere Details
    Mantel-Material: sonstige
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
