0151005 KE3L Fe/CuNi LX 2X1,5 DIN oval

22528205
5135133
100 lfm
4044774674100
4044773077681
DE
85444993
0151005
beantwortete(n) Fragen weitere Varianten
Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
Anmerkungen zur LIMMERT-KI

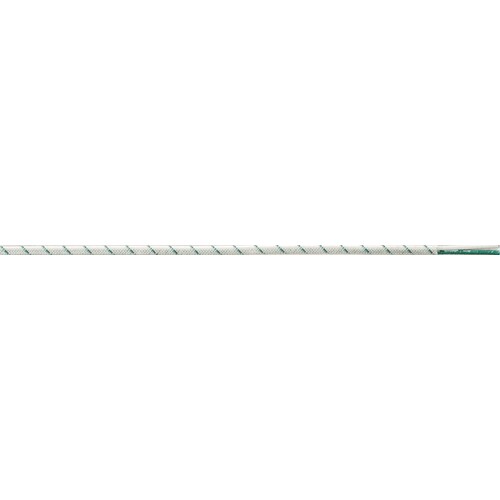

Die DIN Thermoleitung KE 3 L 2x1,5 oval ist eine hochqualitative, glasseideisolierte Leitung, die speziell für die Übertragung von Thermospannungen von Fe/CuNi Thermoelementen konzipiert wurde. Mit einem Leiternennquerschnitt von 1,5 mm² und einer Temperaturbeständigkeit von -25 °C bis +200 °C eignet sich diese Leitung ideal für die feste Verlegung in trockenen Räumen. Sie ist mit einer blauen Glasseidenumspinnung isoliert und bietet eine Grenzabweichung von ± 140 µV bei +500 °C. Diese Thermoleitung ist perfekt für Anwendungen in der Temperaturmessung und Prozesssteuerung, wo Zuverlässigkeit und Präzision erforderlich sind. Ihre Konstruktion ermöglicht eine einfache Integration in bestehende Systeme, während die Verwendung von hochwertigen Materialien wie Eisen und Kupfernickel für eine lange Lebensdauer sorgt.

Produktinfos

Leiter-Material Leiter 1: Fe (Eisen)
Leiter-Material Leiter 2: CuNi (Kupfernickel)
Leiternennquerschnitt: 1,5 mm²
AWG-Querschnitt: 16
Anzahl der Thermo-Paare: 1
Ader-Isolation: Glasseidenumspinnung
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Bewehrung: Nein
Mantel-Farbe: blau
Temperaturbereich fest verlegt: -25 °C bis +200 °C
Grenzabweichung: ± 140 µV (± 2,5 °C) bei +500 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Leiter-Material Leiter 1: Fe
    Leiter-Material Leiter 2: CuNi
    Leiternennquerschnitt: 1.5 mm²
    AWG-Querschnitt: 16
    Anzahl der Thermo-Paare: 1
    Ader-Isolation: sonstige
    Schirm über Verseilelement: ohne
    Schirm über Verseilung: ohne
    Bewehrung: Nein
    Mantel-Farbe: blau
    Weitere Details
    Mantel-Material: sonstige
    Brandverhalten nach EN 13501-6: Klasse: ohne
    Brandverhalten nach EN 13501-6: Rauchentwicklung: ohne
    Brandverhalten nach EN 13501-6: Abtropfverhalten: ohne
    Brandverhalten nach EN 13501-6: Säureentwicklung: ohne
