BSH0552P11F2A Schneider E. BSH 0,9NM NUT IP40 S C SIGL ST ABGE BR

27538099
5339400
1 Stk
3389118158757
DE
8501510090

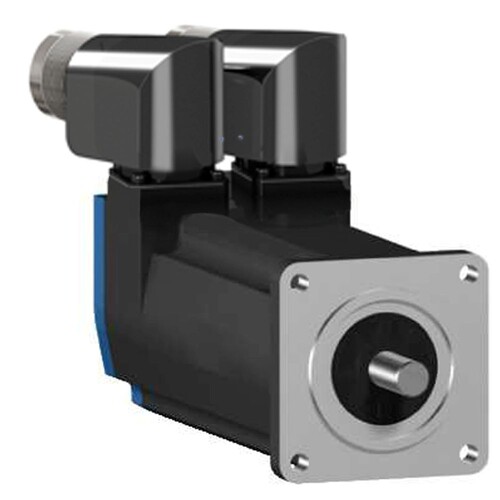

Servomotor BSH der Reihe Lexium 32-Servoantriebe. Diese BSH-Reihe an dreiphasigen AC-Servomotoren weist ein geringes Rotorträgheitsmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 0,8 Nm und erreicht ein Spitzendrehmoment von 2,5 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 9000 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 670 W. Der eingebaute Encoder ist als Singelturn mit 128 Perioden/Umdrehung (128x1024) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 55 mm. Die Antriebswelle hat einen Durchmesser von 9 mm. Das Wellenende ist mit Passfeder und konform zur Schutzart IP54 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Eine Haltebremse ist integriert. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe LXM32. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric BSH0552P11F2A Servomotor ist ein leistungsstarker und kompakter Motor aus der Lexium BSH-Serie, ideal für dynamische Anwendungen. Mit einem Durchmesser von 55 mm und einem Nennmoment von 0,8 Nm bietet er eine maximale mechanische Geschwindigkeit von bis zu 9000 U/min. Der Motor verfügt über eine Haltebremse und ist mit einer Schutzart von IP54 ausgestattet, was ihn für verschiedene industrielle Umgebungen geeignet macht. Seine Nennleistung beträgt 0,25 kW bei einer maximalen Versorgungsspannung von 480 V und er arbeitet mit einem Drehstrom-Synchronmotor. Die integrierte Passfeder am Wellenende sorgt für eine zuverlässige Verbindung. Mit einem Gewicht von 1,6 kg und einer Länge von 181 mm ist dieser Motor sowohl leicht als auch kompakt, was die Integration in bestehende Systeme erleichtert. Der BSH0552P11F2A ist die perfekte Wahl für präzise Steuerungsanwendungen in der Automatisierungstechnik.

Produktinfos

Typ: Servomotor
Modell: Lexium BSH
Durchmesser: 55 mm
Nennmoment: 0,8 Nm
Max. mechanische Geschwindigkeit: 9000 U/min
Dauermoment im Stillstand: 0,8 Nm
Spitzenmoment im Stillstand: 2,5 Nm
Nennleistung: 0,25 kW
Max. Versorgungsspannung: 480 V
Anzahl der Phasen: 3 Phasen
Schutzart (IP): IP54
Wellenende: Mit Passfeder
Wellen-Durchmesser: 9 mm
Länge: 181 mm
Gewicht: 1,6 kg
Montageflanschgröße: 55 mm
Haltebremse: Mit
Maximale Radialkraft: 290 N bei 2000 U/min
Max. Axialkraft: 0,2 x Fr
Kühlungstyp: Lüftelos mit Konvektion
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsspannung: 480 V
    Bemessungsfrequenz: 50|60 Hz
    Ausführung: Drehstrom-Synchronmotor
    Spannungsart: AC
    Bemessungsleistung bei Bemessungsfrequenz: 0.25 kW
    Bemessungsdrehzahl bei Bemessungsfrequenz: 7000|60 Upm
    Weitere Details
    Anzahl der Phasen: 3
    Bauform: sonstige
    Polzahl: 6
    Betriebstemperatur: 0|20 °C
    Schutzart (IP): IP50
    Belastungszyklus: sonstige
    Rahmengröße gemäß IEC: 7000 mm
    Volllasteffizienz: 3 %
    Anlaufstromverhältnis: 0
    Anlaufdrehmomentverhältnis: 0
    Kippmomentverhältnis: 0
    Ausgangsleistung Anti-Kondensatheizung: 0 W
    Mit positivem Temperaturkoeffizienz-Resistor (PTC): Nein
    Mit Widerstandsthermometer-Detektor (RTD): Nein
    Intrinsische Sicherheit (IS): ohne
    Überlastfähigkeit: Nein
    Kühlmethode: sonstige
    Ausführung Wellenende: Passfeder
    Vakuum-Druck-Imprägnierung (VPI): sonstige
    Geeignet für Frequenzregelung: Nein
    Lager: sonstige
    Isolierungsklasse gemäß IEC: sonstige
    Mit Kondensschutz: 0|20
    Nenndrehmoment: 0.75 Nm
    Leistungsfaktor: ohne
    Werkstoff des Gehäuses: sonstige
    Motor-Energieeffizienzklasse: sonstige
