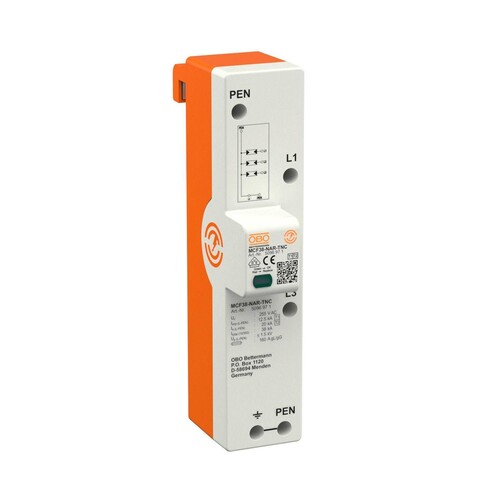

5096971 Obo MCF38- NAR- TNC LightningController Rail dreipolig 255V

32950555
2546129
1 Stk
4012196608805
4012196608973
4012197255114
4012197255121
HU
85363090
Obo
5096971
beantwortete(n) Fragen weitere Varianten
Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-C-Systeme, , , ¿ Schutzpegel ¿1,5 kV zum Schutz der Endgeräte ¿ Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305), , ¿ Blitzstromableitvermögen bis 38 kA (10/350) 3-polig ¿ Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53), , ¿ Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG ¿ Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100, , , Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung.
Anmerkungen zur LIMMERT-KI

Der OBO MCF38-NAR-TNC LightningController ist ein hochentwickelter Kombiableiter Typ 1+2, der speziell für die Montage auf 40-mm-Sammelschienen in TN-C-Systemen konzipiert ist. Mit einem Schutzpegel von ≤1,5 kV schützt er empfindliche Endgeräte effektiv vor Überspannungen. Das Gerät bietet ein Blitzstromableitvermögen von bis zu 38 kA (10/350) und erfüllt die strengen Anforderungen der VDE 0100-534. Die maximale Vorsicherung beträgt 160 A, und die Folgestromlöschfähigkeit reicht bis 50 kA. Der LightningController ist für den Einsatz in Gebäuden mit Blitzschutz oder Freileitungseinspeisung geeignet und bietet eine hohe Betriebstemperatur von bis zu 80 °C. Die kompakten Abmessungen von 226 mm x 50 mm x 109 mm machen ihn zu einer flexiblen Lösung für verschiedene Anwendungen.

Produktinfos

Typ: 1+2
Montageart: 40 mm Sammelschiene
Schutzpegel: ≤1,5 kV
Blitzstromableitvermögen: 38 kA (10/350) 3-polig
Folgestromlöschend: bis 50 kA
Maximale Vorsicherung: 160 A gL/gG
Anwendung: Gebäude mit Blitzschutz oder Freileitungseinspeisung
Länge: 226 mm
Breite: 50 mm
Höhe: 109 mm
Betriebstemperatur max.: 80 °C
Betriebstemperatur min.: -40 °C
Nennspannung AC: 230 V
Nennableitstoßstrom (8/20 µs): 20 kA
Maximaler Ableitstoßstrom (8/20 µs): 50 kA
Schutzart: IP20
Luftfeuchtigkeit max.: 95 %
Luftfeuchtigkeit min.: 5 %

LightningController

  • Schutzpegel ≤1,5 kV zum Schutz der Endgeräte
  • Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG
  • Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100
  • Höchste Dauerspannung AC: 255V
  • Schutzart: IP20
  • Abmessungen: B 50 x H 109 x T 226 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 1.5 kV
    Mit Fernmeldekontakt: sonstige
    Baugröße: sonstige
    Montageart: Sammelschiene
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 12.5 kA
    Nennableitstoßstrom (8/20): 20 kA
    Höchste Dauerspannung AC: 255 V
    Höchste Dauerspannung DC: 230 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): Sammelschiene mm²
    Prüfklasse Typ 1: Typ 1 und 2
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Nein
    Netzform TT: Nein
    Netzform sonstige: Nein
    Netzform TN-C-S: Ja
    Schutzart (IP): IP20
