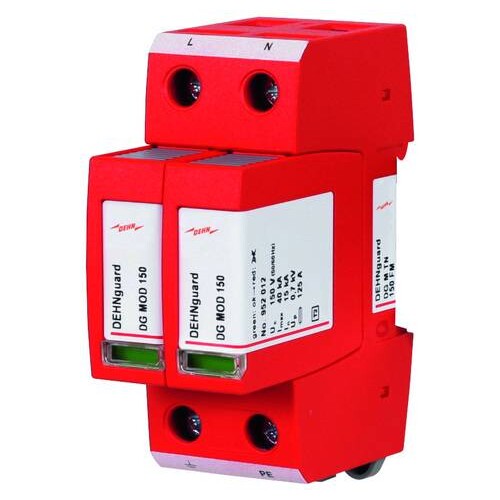

952206 Dehn Überspannungsableiter Typ 2 DEHNguard M

22901312
4612325
1 Stk
4013364123922
DE
85363030
952206
beantwortete(n) Fragen weitere Varianten
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 2 DEHNguard M (952 206) ist eine modulare Lösung für den Schutz von Niederspannungs-Verbraucheranlagen gegen Überspannungen. Mit einer Nennspannung von 120 V und einer hohen Ableitfähigkeit von bis zu 40 kA bietet er zuverlässigen Schutz in einphasigen TN-Systemen. Die integrierte Thermo-Dynamik-Control sorgt für eine hohe Betriebssicherheit und eine schnelle Reaktionszeit von ≤ 25 ns. Der Überspannungsableiter ist für die Montage auf 35 mm Hutschienen konzipiert und hat eine Schutzart von IP 20, was ihn ideal für die Inneninstallation macht. Mit einem Temperaturbereich von -40 °C bis +80 °C ist er für verschiedene Umgebungen geeignet. Der DEHNguard M ist eine vertrauenswürdige Wahl für die Implementierung von Blitzschutzkonzepten und die Energiekoordination in Niederspannungsanwendungen.

Produktinfos

Typ: DG M TN 150 FM
Nennspannung (AC): 120 V
Max. Dauerbetriebs-Spannung (AC): 150 V
Nennableitstoßstrom (8/20 µs): 15 kA
Max. Ableitstrom (8/20 µs): 40 kA
Schutzpegel [L-PE]/[N-PE]: ≤ 0.7 kV
Schutzpegel [L-PE] / [N-PE] bei 5 kA: ≤ 0.55 kV
Reaktionszeit (tA): ≤ 25 ns
Max. Netzseitige Überstromschutz: 125 A gG
Kurzschlussfestigkeit (ISCCR): 50 kArms
Temporäre Überspannung (TOV): 175 V / 5 sec. / 230 V / 120 min.
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 1.5 mm² (solid/flexible)
Querschnittsfläche (max.): 35 mm² (stranded) / 25 mm² (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Kapazität: 2 Module (DIN 43880)
Fernmeldekontakt: Wechselkontakt
Schaltvermögen (AC): 250 V / 0.5 A
Schaltvermögen (DC): 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Querschnittsfläche für Fernmeldekontakte: max. 1.5 mm² (solid/flexible)
Gewicht: 217 g

DEHNguard modular

  • Nennspannung: 120 V AC
  • Höchste Dauerspannung: 150 V AC
  • Funktions-/ Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Schutzart: IP20
  • Einbauort: Innenraum
  • Gehäusewerkstoff: Thermoplast
  • Gehäusefarbe: rot
  • Gewicht: 217 g
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Nennspannung AC: 120 V
    Schutzpegel: 0.7 kV
    Mit Fernmeldekontakt: Ja
    Baugröße: 2 TE
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 15 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 150 V
    Schutzpegel N-PE: 0.7 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Anzahl der Leiter (ohne Erde): 2
    Netzform TN: Ja
