2800642 PHÖNIX VAL-MS 600DC-PV/2+V Überspannungsschutz-Gerät Typ 2

10065146
4398464
1 Stk
4046356614979
DE
85363010
weitere Infos weitere Infos ausblenden
Phoenix
2800642
beantwortete(n) Fragen weitere Varianten

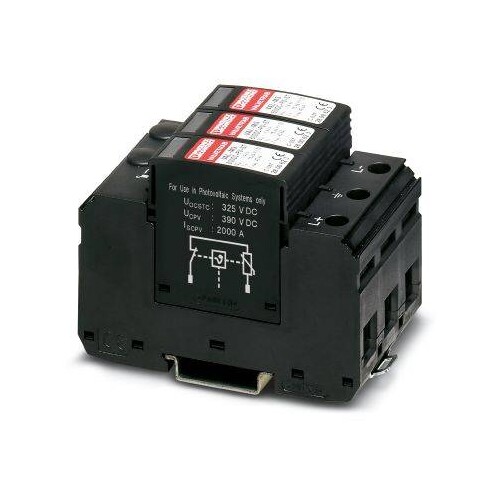

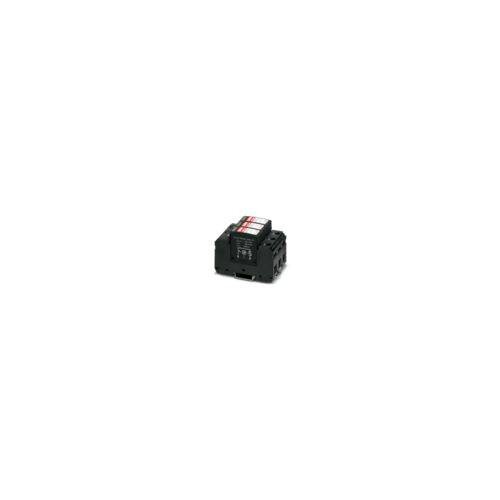

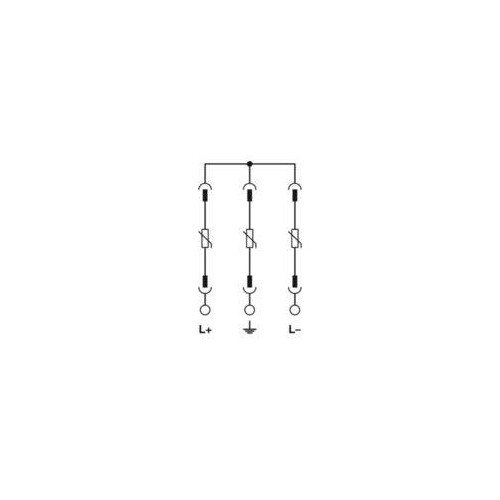

Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme 600 V DC, für Tragschienenmontage, 3-poliges Basiselement, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Überspannungsschutz VAL-MS 600DC-PV/2+V von PHÖNIX ist ein hochentwickeltes Gerät für die Absicherung von 600 V DC Gleichstromsystemen. Mit einer maximalen kontinuierlichen Betriebsspannung von 800 V DC und einem Nennentladungsstrom von 15 kA bietet dieser Typ 2 Überspannungsableiter zuverlässigen Schutz für PV-Anwendungen. Die kompakte Bauweise mit Abmessungen von 89,8 mm Höhe, 53,4 mm Breite und 65,7 mm Tiefe ermöglicht eine einfache Montage auf einer DIN-Schiene. Der Schutzgrad IP20 gewährleistet die Eignung für den Innenbereich, während die Betriebstemperatur von -40 °C bis 80 °C eine breite Anwendbarkeit in verschiedenen Umgebungen ermöglicht. Der VAL-MS 600DC-PV/2+V ist mit einem visuellen Statusindikator ausgestattet, der eine schnelle Überprüfung des Gerätezustands ermöglicht. Mit diesem Überspannungsschutzgerät sind Sie bestens gerüstet, um Ihre PV-Anlagen vor Überspannungen zu schützen.

Produktinfos

Maximale kontinuierliche Betriebsspannung: 800 V DC
Nennentladungsstrom (8/20) µs: 15 kA
Maximaler Entladungsstrom I (8/20) µs max: 40 kA
Gesamtentladungsstrom I (8/20) µs total: 40 kA
Spannungsschutzpegel U p: ≤ 2,7 kV
Restspannung U res: ≤ 2,7 kV (bei I) n
Reaktionszeit t A: ≤ 25 ns
Isolationswiderstand R iso: > 5 GΩ (bei 500 V DC)
Betriebstemperatur: -40 °C ... 80 °C
Lagertemperatur: -40 °C ... 80 °C
Schutzart: IP20
Höhe: 89,8 mm
Breite: 53,4 mm
Tiefe: 65,7 mm (inkl. DIN-Schiene 7,5 mm)
Montageart: DIN-Schiene: 35 mm
Farbe: jet black RAL 9005
Gehäusematerial: PA 6.6-FR, PBT-FR
Betriebsfeuchte: 5 % ... 95 %
Schock (Betrieb): 60g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 7,5g (5-500 Hz/2,5 h/XYZ)

Überspannungsableiter

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Anschlussart: Schraubanschluss
  • Schraubengewinde: M5
  • Abisolierlänge: 16 mm
  • Abmessungen: B 53,4 x H 89,8 x T 65,7 mm
  • Farbe: schwarz
  • Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    20606362
    Preisanzeige nur nach Anmeldung
    10108294
    Preisanzeige nur nach Anmeldung
    01038752
    Preisanzeige nur nach Anmeldung
    02057393
    Preisanzeige nur nach Anmeldung
    21754287
    Preisanzeige nur nach Anmeldung
    02213136
    Preisanzeige nur nach Anmeldung
    02229278
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Schutzpegel: 2.7 kV
    Mit Fernmeldekontakt: Nein
    Baugröße: 3 TE
    Montageart: sonstige
    Nennableitstoßstrom (8/20): 15 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung DC: 800 V
    Max. PV-Spannung: 800 V
    Schutzpegel L-N: 2.7 kV
    Schutzpegel N-PE: 2.7 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Integrierte Vorsicherung: Nein
    Prüfklasse Typ 2: Ja
    Schutzart (IP): sonstige
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 2.7
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 35
    Integrierter Kurzschlussschutz: 2.7
    Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 2.7
