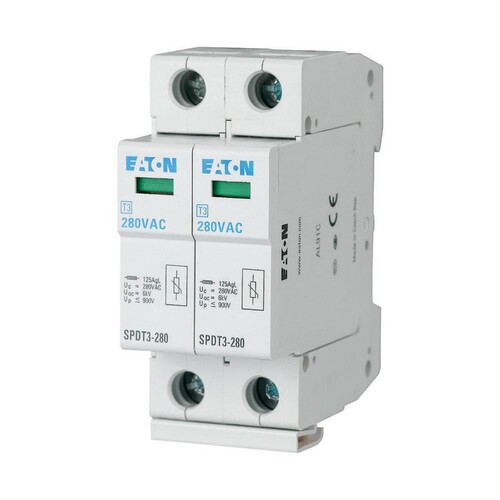

170485 Eaton SPDT3-280/2 Überspannungsableiter

21492493
4761147
1 Stk
4015081669837
9008790520860
RO
8536309090
Zum Schutz von Endgeräten gegen transiente Überspannungen, für den Schutz des Verwendungsortes bei Geräten vorgesehen, Test Klasse III nach IEC 61643-1+A1, SPD-Typ T3 nach EN 61643-11, Hohe Vorsicherung möglich 63 A gL / C 63, SPC-S-HK Hilfsschalter für Fernsignalisierung kann hinzugefügt werden, Keine Entkopplung zum vorgeschalteten Überspannungsschutz der Verbraucheranlage notwendig
Anmerkungen zur LIMMERT-KI

Der Eaton SPDT3-280/2 Überspannungsableiter bietet zuverlässigen Schutz für Wohn- und Nutzgebäude sowie Freiflächen. Mit einer Nennspannung von 280 V AC und einem Nennableitstoßstrom von 5 kA ist dieser Überspannungsableiter ideal für den Einsatz in der Energietechnik. Die Baugröße von 2 TE ermöglicht eine einfache Montage auf einer Hutschiene TH35. Der Schutzpegel von 1,4 kV gewährleistet eine effektive Absicherung gegen Überspannungen. Zudem bietet das Gerät eine optische Signalisierung, um den Betriebsstatus zu überwachen. Die Schutzart IP20 schützt das Gerät vor festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm, wodurch es für den Einsatz in geschützten Umgebungen geeignet ist.

Produktinfos

Erdung, Blitz- und Überspannungsschutz: Überspannungsableiter für Energietechnik/Stromversorgung
Anzahl der Leiter (ohne Erde): 2
Nennableitstoßstrom (8/20): 5 kA
Nennspannung AC: 280 V
Nennspannung DC: 0 V
Kurzschlussfestigkeit (Isccr): 0 kA
Höchste Dauerspannung AC: 280 V
Max. Ableitstoßstrom (8/20): 10 kA
Höchste Dauerspannung DC: 0 V
Montageart: Hutschiene TH35
Baugröße: 2 TE
Max. PV-Spannung: 0 V
Schutzpegel: 1.4 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 0 mm²
Schutzpegel L-N: 0 kV
Schutzpegel N-PE: 0 kV
Mit Fernmeldekontakt: Nein
Integrierte Vorsicherung: Nein
Signalisierung am Gerät: optisch
Prüfklasse Typ 2: Nein
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 280 V
    Nennspannung DC: 0 V
    Schutzpegel: 1.4 kV
    Mit Fernmeldekontakt: Nein
    Baugröße: 2 TE
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 5 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 280 V
    Höchste Dauerspannung DC: 0 V
    Max. PV-Spannung: 0 V
    Schutzpegel L-N: 0 kV
    Schutzpegel N-PE: 0 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 0 mm²
    Integrierte Vorsicherung: Nein
    Prüfklasse Typ 2: Nein
    Schutzart (IP): IP20
    Anzahl der Leiter (ohne Erde): 2
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Nein
    Netzform TN-C: Nein
    Netzform TN-S: Nein
    Netzform TT: Nein
    Netzform sonstige: Ja
    Netzform TN-C-S: Nein
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 0
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125
    Integrierter Kurzschlussschutz: Nein
    Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 0
    Leckstromfrei: Nein
