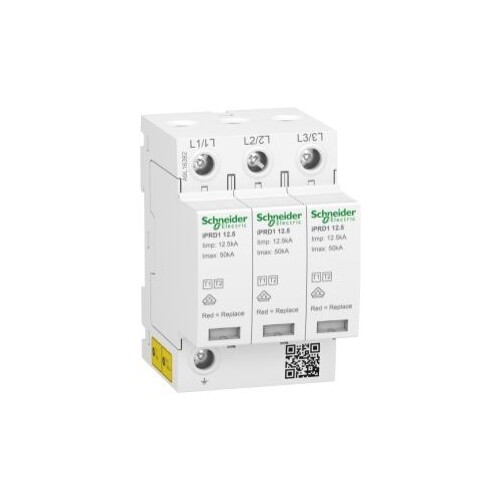

A9L16382 Schneider E. KOMBIABLEITER iPRD1 12.5R 3P TYP 1+2

30087982
3294099
1 Stk
2000300879823
3606481490216
13606481490213
23606481490210
CN
8536303000
Kombiableiter Typ 1+2, Acti9 iPRD1 12.5r. 3-polig, Nennspannung (Un) 230/400V AC. max. Ableitstrom Imax 50kA, Nennableitstrom In 20kA. steckbare und austauschbare Schutzmodule. Fernmeldekontakt zur externen Defektmeldung, rote Defektanzeige am Gerät. Sockel drehbar, daher Zuleitung von unten oder oben möglich. Höhe 89,5 mm, Höhe 74 mm, Breite 54 mm, Gewicht 486 Gramm. Normen: IEC 61643-11: 2011 T1, T2 / EN 61643-11: 2012 Type 1 + Type 2. VPE 1 Stück, Preiseinheit 1 Stück. Betriebstemperatur -25°C bis +60°C.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iPRD1 12.5 ist ein modularer Überspannungsableiter, der für die elektrische Verteilung konzipiert wurde. Mit einer Nennspannung von 400 V AC und einer maximalen Ableitstromkapazität von 50 kA bietet dieser Überspannungsableiter zuverlässigen Schutz für Ihre elektrischen Systeme. Er verfügt über eine pluggable Cartridge-Technologie, die einen einfachen Austausch ermöglicht. Die integrierte Fernsignalisierung und die mechanischen Indikatoren für den Betrieb und das Lebensende sorgen für eine einfache Überwachung des Gerätezustands. Mit kompakten Abmessungen von 89 mm Höhe, 54 mm Breite und 69 mm Tiefe ist er ideal für die Montage auf einer Hutschiene. Der iPRD1 12.5 erfüllt die Normen IEC 61643-11:2011 und EN 61643-11:2012 und ist für den Einsatz in Umgebungen mit Temperaturen von -25 °C bis +60 °C geeignet.

Produktinfos

Produktbereich: Acti9
Gerätetyp: Steckbarer Überspannungsableiter
Nennspannung AC: 400 V
Nennspannung DC: 1 V
Schutzpegel: <1,5 kV
Fernsignalisierung: Ja
Baugröße: 6 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 0 kA
Signalisierung am Gerät: optisch (mechanisch)
Polanzahl: 3P
Höhe: 89 mm
Breite: 54 mm
Tiefe: 69 mm
Gewicht: 486 g
Betriebstemperatur: -25 bis +60 °C
Lagertemperatur: -40 bis +80 °C
Umgebungstemperatur: 5 bis 95 % relative Luftfeuchtigkeit
IK-Schutzgrad: IK05
Verschmutzungsgrad: 3

Kombiableiter iPRD1

  • Produkt oder Komponententyp: Überspannungsableiter
  • Kurzbezeichnung des Geräts: IPRD1 12.5
  • Geräteanwendung: Verteilung
  • Beschreibung der Pole: 3P
  • Fernsignalisierung: Mit
  • Zusammens. d. Signalkontakte: 1 SD (1 W)
  • Typ. d. Überspannungsableiters: Elektrisches Verteilungsnetzwerk
  • Erdungssystem: TN-C
  • Technol. d. Überspannungsabl.: MOV + GDT
  • Betriebsbemessungsspannung: Ue 230/400 V AC (+/- 10 %) bei 50 - 60 Hz
  • Impulsstrom Iimp Gleichtakt: 12,5 kA L/PE
  • Uc max. Dauerbetriebsspannung Gleichtakt: 350 V L/PE
  • Maximaler [Up] Spannungsschutz: <1,5 kV Typ 1 + 2
  • Reststrom: 0,9 mA L/PE
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 400 V
    Nennspannung DC: 1 V
    Schutzpegel: 1.5 kV
    Fernsignalisierung: Ja
    Baugröße: 6 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 0 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 350 V
    Höchste Dauerspannung DC: 25 V
    Max. PV-Spannung: 400 V
    Schutzpegel L-N: 1.5 kV
    Schutzpegel N-PE: 1.5 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Blitzstoßstrom (10/350): 0 kA
    Prüfklasse: Typ 1 und 2
    Polzahl: 3
    Integrierte Vorsicherung: Nein
    Schutzpegel (DC+ - DC-): 1 kV
    Schutzpegel (DC+/DC- - PE): 0 kV
    Spezifische Energie (W/R): 0 kJ/Ohm
    Energetisch koordinierte Schutzwirkung zum Endgerät: Nein
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Nein
    Netzform TN-C: Ja
    Netzform TN-S: Nein
    Netzform TT: Nein
    Netzform sonstige: Nein
    Netzform TN-C-S: Nein
    Schutzart (IP): IP20
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 350
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 1.5
    Spannungsschaltende Funkenstreckentechnologie: Nein
    Überstromgeschützter Spannungsabgriff: 50
