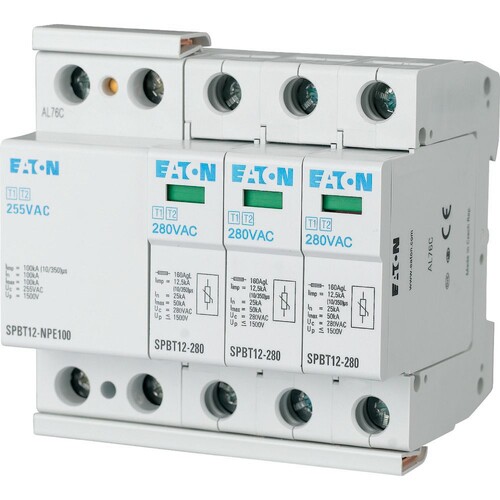

158332 EATON SPBT12-280-3+NPE ÜBER- SPANNUNGSABLEITER

02268758
4760995
1 Stk
4015081549207
9008790412677
RO
8536309090
zum Schutz von Verbraucheranlagen vor transienten Überspannungen, die durch direkte und indirekte Blitzeinschläge sowie Schaltvorgänge verursacht werden, Anwendung nach IEC 60364-5-53 Abschnitt A534, il entsprechend IEC 61643-1, SPD Typ T1, T2 nach EN 61643-11, Blitzschutzklasse III und IV nach IEC 62305, Typ ohne Fernmeldung
Anmerkungen zur LIMMERT-KI

Der EATON SPBT12-280-3+NPE Überspannungsableiter ist ein hochentwickeltes Gerät für den Blitz- und Überspannungsschutz, das für die Blitzschutzklassen III und IV geeignet ist. Mit einer Nennspannung von 280 V AC und einer kompakten Baugröße von 5 TE ist dieser Überspannungsableiter einfach in bestehende Systeme zu integrieren. Er bietet eine hohe Impulsstrombelastbarkeit von bis zu 100 kA und eine schnelle Reaktionszeit von weniger als 25 ns. Die Montage erfolgt bequem auf einer Hutschiene TH35, und das Gerät ist mit einer optischen Signalisierung ausgestattet, um den Betriebsstatus anzuzeigen. Die Schutzart IP20 (IP40) gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Dieses Gerät ist ideal für den Einsatz in TN-C, TN-S und TT-Systemen und bietet zuverlässigen Schutz gegen Überspannungen.

Produktinfos

Nennspannung AC: 280 V
Nennspannung DC: 0 V
Schutzpegel: 0 kV
Fernsignalisierung: Nein
Baugröße: 5 TE
Montageart: Hutschiene TH35
Folgestromlöschfähigkeit: 0 kA
Signalisierung am Gerät: optisch
Impulse current range: 12.5 kA - 100 kA
Schutzart: IP20 (IP40)
Reaktionszeit: B-<100ns., C,B+C, D -< 25ns.
Klassen: B, C, B+C, D

Überspannungsschutz-Ableiter

  • Baugröße: 5TE
  • Höchste Dauerspannung AC: 280V
  • Signalisierung am Gerät: optisch
  • Montageart: Hutschiene TH35
  • Leiterquerschnitt flexibel (feindrähtig): 35 mm²
  • Nennspannung: 280 V/AC
  • Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Nennspannung AC: 280 V
    Nennspannung DC: 0 V
    Schutzpegel: 0 kV
    Fernsignalisierung: Nein
    Baugröße: 5 TE
    Montageart: Hutschiene TH35
    Folgestromlöschfähigkeit: 0 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 280 V
    Höchste Dauerspannung DC: 0 V
    Max. PV-Spannung: 0 V
    Schutzpegel L-N: 1.5 kV
    Schutzpegel N-PE: 100 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²
    Blitzstoßstrom (10/350): 12.5 kA
    Prüfklasse: Typ 1 und 2
    Polzahl: 4
    Integrierte Vorsicherung: Nein
    Schutzpegel (DC+ - DC-): 0 kV
    Schutzpegel (DC+/DC- - PE): 0 kV
    Spezifische Energie (W/R): 2500 kJ/Ohm
    Energetisch koordinierte Schutzwirkung zum Endgerät: Nein
    Netzform DC: Nein
    Netzform IT: Ja
    Netzform TN: Ja
    Netzform TN-C: Nein
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform sonstige: Ja
    Netzform TN-C-S: Nein
    Schutzart (IP): IP20
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 0
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 0
    Spannungsschaltende Funkenstreckentechnologie: Ja
    Überstromgeschützter Spannungsabgriff: Nein
