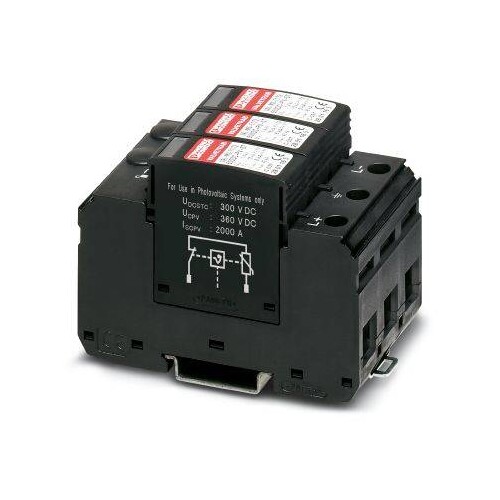

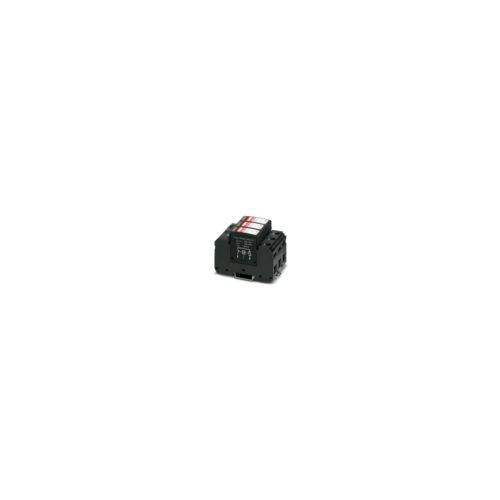

2801163 PHÖNIX VAL-MS-T1/T2 600DC-PV/2+V Überspannungsableiter

10065139
4398446
1 Stk
4046356714303
DE
85363030

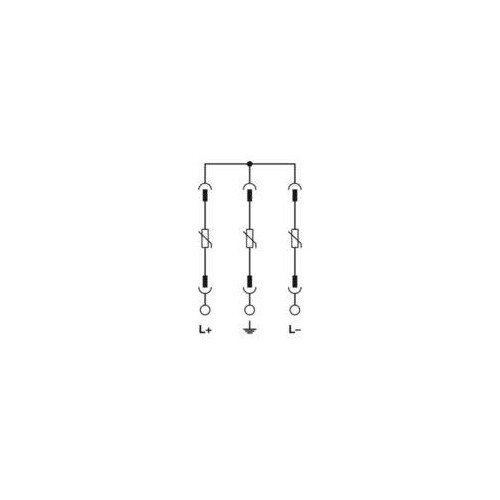

Blitzstrom- / Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme 600 V DC, für Tragschienenmontage, 3-poliges Basiselement, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
Anmerkungen zur LIMMERT-KI

Der PHÖNIX VAL-MS-T1/T2 600DC-PV/2+V Überspannungsableiter ist ein hochmoderner Blitzstrom- und Überspannungsableiter, der speziell für 2-polige isolierte PV-Gleichspannungssysteme bis zu 600 V DC konzipiert wurde. Mit kompakten Abmessungen von 89,8 mm Höhe, 53,4 mm Breite und 65,7 mm Tiefe (inkl. DIN-Schiene) bietet er eine einfache Montage auf einer DIN-Schiene. Der Überspannungsableiter erfüllt die Schutzart IP20 und kann in einem Temperaturbereich von -40 °C bis 80 °C betrieben werden. Die Nennentladung von 15 kA und der maximale Entladungsstrom von 40 kA gewährleisten eine zuverlässige Schutzfunktion. Zudem ermöglicht die integrierte optische Statusanzeige eine schnelle Überprüfung des Gerätezustands. Der VAL-MS-T1/T2 ist ideal für den Einsatz in erneuerbaren Energiesystemen und bietet optimale Sicherheit und Effizienz.

Produktinfos

Höhe: 89,8 mm
Breite: 53,4 mm
Tiefe: 65,7 mm (inkl. DIN-Schiene 7,5 mm)
Schutzart: IP20
Betriebstemperatur: -40 °C ... 80 °C
Lagertemperatur: -40 °C ... 80 °C
Höhe über NN: ≤ 2000 m
Betriebliche Luftfeuchtigkeit: 5 % ... 95 %
Schock (Betrieb): 60g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 7,5g (5-500 Hz/2,5 h/XYZ)
Nennspannung: 600 V DC
Maximale kontinuierliche Betriebsspannung: 720 V DC
Nennentladungstrom (8/20) µs: 15 kA
Maximaler Entladungsstrom (8/20) µs max: 40 kA
Antwortzeit: ≤ 25 ns
Isolationswiderstand: > 5 GΩ (bei 500 V DC)
Anschlussmethode: Schraubanschluss
Montageart: DIN-Schiene: 35 mm
Gehäusematerial: PA 6.6-FR, PBT-FR
Flammwidrigkeitsklasse nach UL 94: V-0

Blitzstrom-/ Überspannungsableiter

  • Maße: B 53,4 x H 89,8 x T 65,7 mm
  • Schutzart: IP20
  • Umgebungstemperatur (Betrieb/Lagerung/Transport): -40°C…80°C
  • Einbauort: Innenraum
  • Montageart: Tragschiene 35mm
  • Farbe: tiefschwarz
  • Höchste Dauerspannung: 720V DC
  • Schraubengewinde: M5
  • Anschlussart: Schraubanschluss
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Schutzpegel: 2.6 kV
    Mit Fernmeldekontakt: Nein
    Baugröße: sonstige
    Montageart: sonstige
    Signalisierung am Gerät: optisch
    Weitere Details
    Blitzstoßstrom (10/350): 5 kA
    Nennableitstoßstrom (8/20): 15 kA
    Höchste Dauerspannung DC: 720 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Ausblasend: Nein
    Prüfklasse Typ 1: Ja
