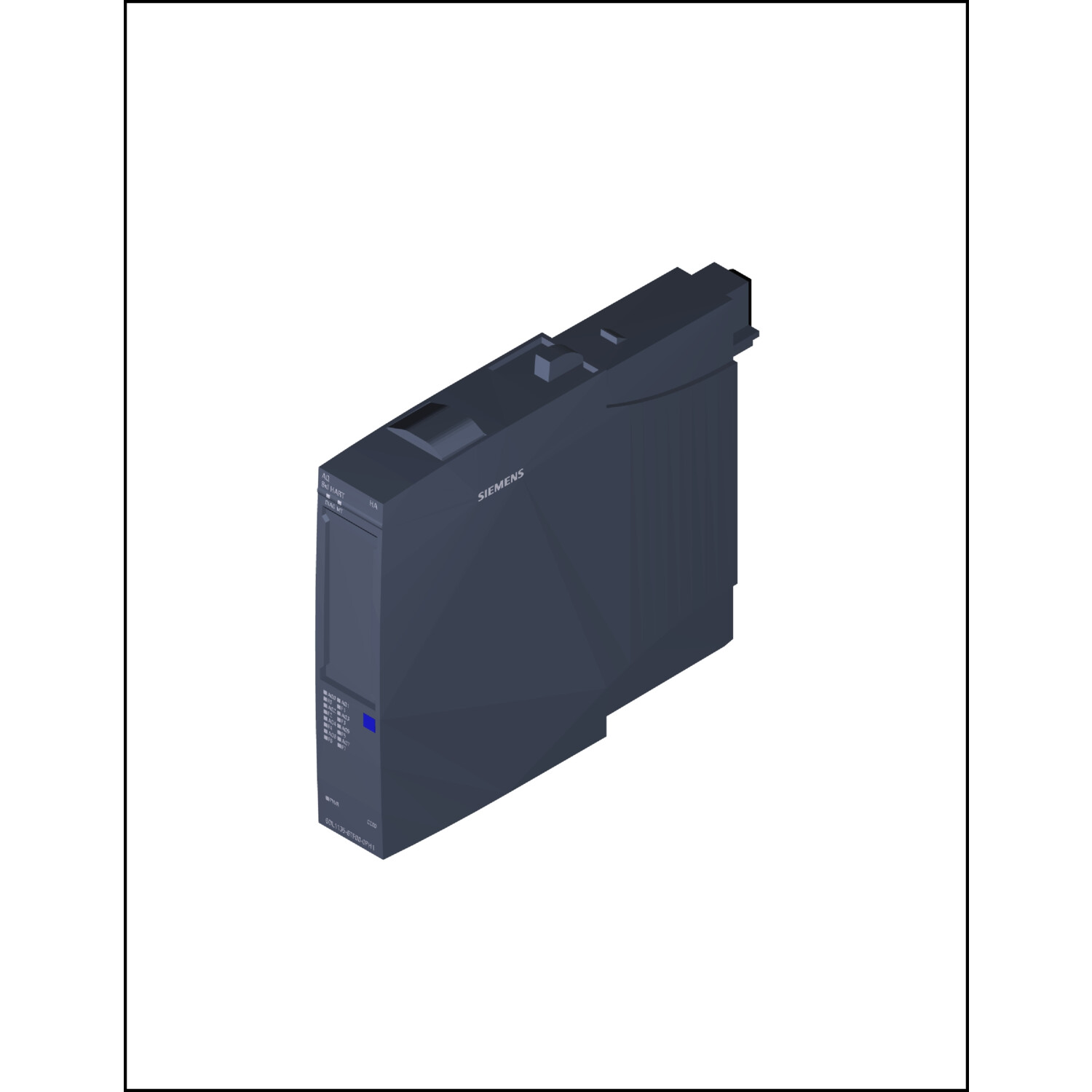

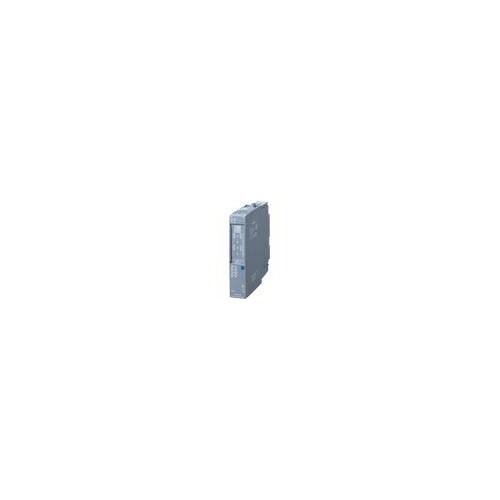

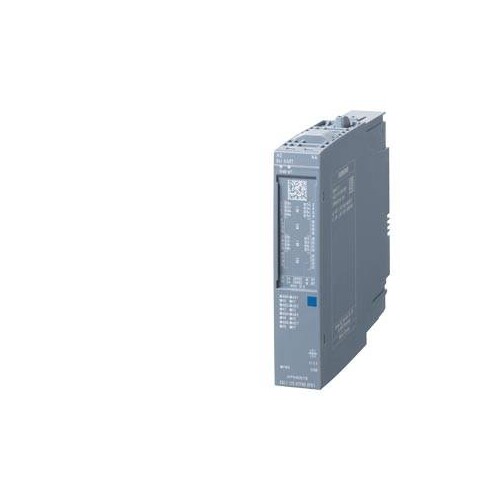

6DL1135-6TF00-0PH1 Siemens SIMATIC ET 200SP HA, analoges Ausgangsmodul, AQ 8X

27522418
1656680
1 Stk
4047622331040
DE
85389091
6DL1135-6TF00-0PH1
beantwortete(n) Fragen weitere Varianten
SIMATIC ET 200SP HA, analoges Ausgangsmodul, AQ 8XI HART HA passend für Terminal Block H1, M1, Farbcode CC00, Kanal-Diagnose, 16bit, +/-0,1% Mit SIMATIC ET 200SP bietet Siemens Ihnen ein multifunktionales und dezentrales Peripheriesystem, das aufgrund seiner platzsparenden Bauweise ganz einfach in Betrieb genommen werden kann. Es ist für die Schutzart IP20 zugelassen und für den Einbau in einem kompakten Schaltkasten konzipiert. ¿¿¿Das System gewährleistet Ihnen maximale Flexibilität, da Sie die Module aufgrund des Multi Hot Swapping jederzeit schnell und einfach tauschen können.¿¿ Darüber hinaus bietet Ihnen das SIMATIC ET 200SP ein breites Spektrum an unterschiedlichen sowie schnellen Kommunikationswegen. ¿¿¿Aufgrund der Integration des MultiFeldbus Interfacemoduls IM155-6MF sind Sie jederzeit flexibel und können das für Ihre Applikation optimale Protokoll verwenden, da durch diese Funktion mehrere Ethernet Protokolle unterstützt werden.¿¿ ¿Montage und Service werden durch ein einheitliches Kennzeichnungssystem, das auf Referenzkennzeichnungsschildern und Anschlussbelegungen mit Farbkodierung basiert, vereinfacht. ¿Siemens garantiert Ihnen durch die Einbindung der innovativen und zugleich langlebigen Automatisierungsprodukte Zukunftssicherheit, denn als Branchenexperten setzen sie heute schon auf die Technologien von Morgen und definieren somit die Marktstandards neu. Durchgängige Datenverfügbarkeit, flexible Anwendungsfälle sowie vielseitige Integrationsmöglichkeiten sorgen für die optimale Performance der ET 200 Produkte.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC ET 200SP HA ist ein hochmodernes analoges Ausgangsmodul mit der Bezeichnung AQ 8xI HART HA, das für die Verwendung mit Terminalblöcken vom Typ H1 und M1 konzipiert ist. Mit einer Firmware-Version von V1.0 und der Möglichkeit, ein Firmware-Update durchzuführen, bietet dieses Modul eine hohe Flexibilität und Anpassungsfähigkeit. Es unterstützt eine Nennversorgungsspannung von 24 V DC und kann in einem Bereich von 19,2 V bis 28,8 V betrieben werden. Die acht kurzschlussfesten Analogausgänge ermöglichen eine präzise Signalübertragung mit einer maximalen Leerlaufspannung von 28 V. Die integrierte Diagnosefunktion und die Möglichkeit zur Umparametrierung im RUN-Betrieb gewährleisten eine einfache Handhabung und Wartung. Mit einem kompakten Design von 22,5 mm Breite, 115 mm Höhe und 138 mm Tiefe ist das Modul ideal für den Einsatz in industriellen Anwendungen, die eine zuverlässige und präzise Steuerung erfordern.

Produktinfos

Produkttyp-Bezeichnung: AQ 8xI HART HA
Firmware-Version: V1.0
Terminalblock Kompatibilität: TB-Typ H1, M1, P0 und N0
Farbcode: CC00
I&M-Daten: Ja; I&M0 bis I&M3
STEP 7 TIA Portal: V16
STEP 7: V5.6
PCS 7: V9.0
PCS neo: V3.0
PROFINET GSD-Version: GSDML V2.3
Redundanzfähigkeit: Ja; mit TB-Typ M1
Umparametrieren im RUN: Ja
Versorgungsspannung (Nennwert): 24 V DC
Versorgungsspannung (untere Grenze): 19,2 V DC
Versorgungsspannung (obere Grenze): 28,8 V DC
Verpolschutz: Ja
Stromaufnahme (Nennwert): 230 mA
Stromaufnahme (max.): 350 mA
Verlustleistung (typ.): 3,2 W
Adressraum je Modul (max.): 17 byte
Anzahl Analogausgänge: 8
Stromausgang, Leerlaufspannung (max.): 28 V
0 bis 10 mA: Ja; 14 bit
0 bis 20 mA: Ja; 15 bit
4 mA bis 20 mA: Ja; 16 bit inkl. Vorzeichen
Bürdenwiderstand (min.): 150 Ω
Bürdenwiderstand (max.): 750 Ω
Zerstörgrenze Spannungen an den Ausgängen: 36 V
geschirmte Leitungslänge (max.): 1000 m
Einschwingzeit für ohmsche Last: 1,2 ms
Linearitätsfehler: +/- 0,01 %
Temperaturfehler: +/- 0,002 %/K
Wiederholgenauigkeit: +/- 0,02 %
Umgebungstemperatur (max.): 70 °C
Breite: 22,5 mm
Höhe: 115 mm
Tiefe: 138 mm
Gewicht: 160 g
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0 V
    Versorgungsspannung DC: 19.2|28.8 V
    Ausführung des elektrischen Anschlusses: 1
    Weitere Details
    Ausgangssignal konfigurierbar: Ja
    Auflösung der Analogausgänge: 115 Bit
    Anzahl der analogen Eingänge: 0
    Anzahl der analogen Ausgänge: 8
    Versorgungsspannung AC 60 Hz: 0 V
    Analoge Eingänge konfigurierbar: Nein
    Analoge Ausgänge konfigurierbar: Ja
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Ja
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Ja
    Rack-Montage möglich: Ja
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: 0
    Explosionsschutz-Kategorie für Gas: 0
    Explosionsschutz-Kategorie für Staub: 0
    Breite: 22.5 mm
    Höhe: 115 mm
    Tiefe: 138 mm
    SIL gemäß IEC 61508: 0
