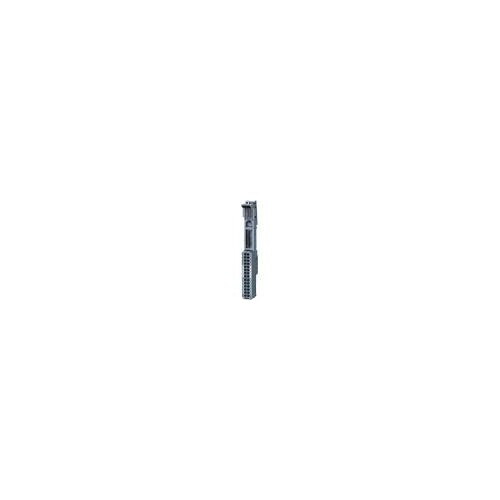

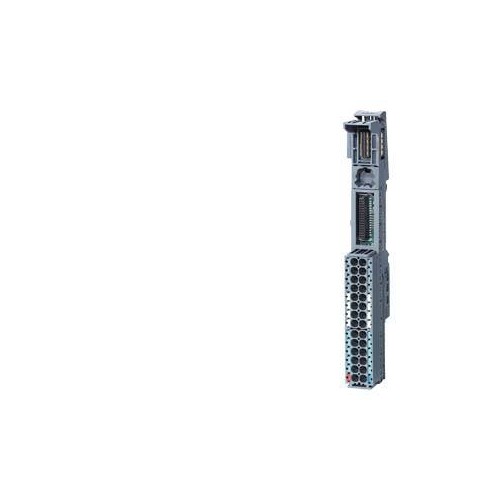

6ES7193-6BP40-0BA1 Siemens SIMATIC ET 200SP, Base Unit BU15 P16+A0+12B/T, BU
)
)
)
)
)
)
)
)
Artikelnummer :28397083
Hersteller Art Nr. :6ES71936BP400BA1
Herkunftsland :DE
Zolltarifnr :85366990
EAN: 4025515080909
Dieser Artikel wird für Sie bestellt.
Beschreibung
SIMATIC ET 200SP, Base-Unit BU15-P16+A0+12B/T, BU-Typ A1, Push-In-Klemmen, mit 2x 5 Zusatzklemmen, nach links gebrückt, BxH: 15mmx141mm, mit Temperatur-Erfassung SIMATIC ET 200SP ist ein modular aufgebautes skalierbares und hochflexibles, dezentrales Peripheriesystem. Durch den kleinen Footprint ist es insbesondere für den Einbau in kleinen maschinennahen Schaltkästen konzipiert. Die Module können entweder direkt an eine ET 200SP CPU gesteckt oder via PROFINET oder PROFIBUS an eine Zentralsteuerung angeschlossen werden. SIMATIC ET 200SP kann mit bis zu 64 Peripheriemodulen ausgebaut werden, die in beliebiger Kombination gesteckt werden können. Das System bietet einsehr umfangreiches Spektrum an Baugruppen. Viele Module sind zudem in verschiedenen Ausprägungsstufen verfügbar, was die Skalierbarkeit bezüglich Funktionalität und Preis deutlich verbessert. So stehen neben Modulen mit Standardfunktionalität (ST) auch solche mit erweitertem Funktionsumfang und Diagnose (HF High Feature / HS High Speed) zur Verfügung. Für preissensitive Anwendungen stehen Module mit Basisfunktionalität (BA) bereit. Der Vorteil des ET 200SP Systems liegt in ihrer einfachen Anwendbarkeit, wie z. B. durch die freie Wahl der PROFINET-Anschlusstechnik über den Busadapter, die werkzeuglose Verdrahtung durch Push-In Technologie, eine verbesserte Zugänglichkeit der Verdrahtung durch neue Anordnung der Federöffner neben der zugehörigen Leiteröffnung und der kanalgenauen Diagnosefunktionen. Durch die Möglichkeit Modul- und Klemmenboxwechsel im laufenden Betrieb vorzunehmen, dem sog. Hot-Swapping, werden Verfügbarkeit und Produktivität der Maschine sichergestellt. Die skalierbare und kostenoptimierteKonfiguration einer ET 200SP - Station wird durch das umfassende Spektrum von Signalbaugruppen gewährleistet. Es stehen neben digitalen und analogen Ein- und Ausgabebaugruppen jeweils auch fehlersichere Varianten für Anwendungen bis SIL 3 / PLe zur Verfügung. Dies gilt ebenso für die integrierten Motorstarter, welche für Motoren bis 5,5 kW geeignet sind. Energy Meter zur Messung und Analyse des Energieverbrauchs, IO-Link Master (V1.1.) sowie viele weitere Kommunikations- und Technologiemodule ermöglichen es dem System sich an jede Automatisierungsaufgabe anzupassen.
LIMMERT-KI Beschreibung
Die Siemens SIMATIC ET 200SP Base-Unit BU15-P16+A0+12B/T ist eine hochmodulare und flexible Lösung für dezentrale Peripherieanwendungen. Mit einer Nennspannung von 24 V DC und einer maximalen Stromtragfähigkeit von 10 A für die P1- und P2-Schiene ist diese Base-Unit ideal für industrielle Anwendungen geeignet. Die kompakte Bauform mit Abmessungen von 15 mm Breite und 141 mm Höhe ermöglicht eine einfache Integration in kleine Schaltkästen. Ausgestattet mit Push-In-Klemmen und 2x5 Zusatzklemmen, bietet sie eine benutzerfreundliche Installation und flexible Verdrahtungsmöglichkeiten. Die Base-Unit unterstützt Temperaturen von -30 °C bis 60 °C und ist für Höhen bis zu 5000 m über dem Meeresspiegel ausgelegt. Mit der Möglichkeit zur Temperaturerfassung und der geprüften Isolation bei 707 V DC, ist die ET 200SP eine zuverlässige Wahl für anspruchsvolle Automatisierungsaufgaben.
Technische Merkmale (Limmert KI extrahiert):
| Umgebungstemperatur max. (waagerechte Einbaulage): | 60 °C |
| Nennwert Versorgungsspannung: | 24 V DC |
| Stromtragfähigkeit für Prozessklemmen: | max. 2 A |
| Anzahl Zusatzklemmen: | 2x5 |
| Klemmentyp: | Push-In-Klemme |
| Produkttyp-Bezeichnung: | BU-Typ A1 |
| Höhe: | 141 mm |
| Höhe im Betrieb bezogen auf Meeresspiegel: | max. 5000 m |
| Stromtragfähigkeit für P1- und P2-Schiene: | max. 10 A |
| Gewicht: | 50 g |
| Breite: | 15 mm |
| Isolation geprüft mit: | DC 707 V |
| Anzahl Steckplätze: | 1 |
| externe Absicherung: | Ja; LS-Schalter DC 24 V / 10 A |
| Tiefe: | 35 mm |
| Umgebungstemperatur min.: | -30 °C |
Produktmerkmale
| Anzahl der Steckplätze: | 1 |
| Art der Eingangsspannung: | DC |
| Eingangsspannung AC 50 Hz: | 141 V |
| Art der Ausgangsspannung: | DC |
| Ausgangsspannung DC: | 19.2|28.8 V |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Ja |
| Max. Eingangsstrom AC 50 Hz: | 1 A |
| Max. Eingangsstrom AC 60 Hz: | 0 A |
| Max. Eingangsstrom DC: | 0|24 A |
| Ausgangsspannung AC 50 Hz: | 0 V |
| Ausgangsspannung AC 60 Hz: | 0 V |
| Max. Ausgangsstrom AC 60 Hz: | 0 A |
| Systemkomponente: | Ja |
| Eingangsspannung DC: | 0|24 V |
| Mit steckbaren Baugruppen, digitale E/A: | Nein |
| Mit steckbaren Baugruppen, analoge E/A: | Ja |
| Eingangsspannung AC 60 Hz: | 15 V |
| Mit integrierter Stromversorgung: | Nein |
| Mit steckbaren Baugruppen, Kommunikationsmodule: | Nein |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module: | Nein |
| Mit steckbaren Baugruppen, Zentralmodule: | Nein |
| Mit steckbaren Baugruppen, sonstige: | sonstige |
| Rack-Montage möglich: | Nein |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub: | sonstige |
| Breite: | 15 mm |
| Höhe: | 141 mm |
| Tiefe: | 35 mm |
| SIL gemäß IEC 61508: | sonstige |
