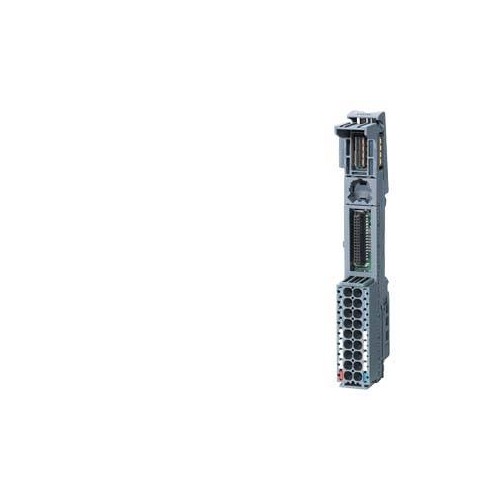

6ES7193-6BP00-0BA1 Siemens SIMATIC ET 200SP, Base Unit BU15 P16+A0+2B/T, BU T
)
)
)
)
)
)
)
)
Artikelnummer :28170444
Hersteller Art Nr. :6ES71936BP000BA1
Herkunftsland :DE
Zolltarifnr :85369010
EAN: 4025515080886
Dieser Artikel wird für Sie bestellt.
Beschreibung
SIMATIC ET 200SP, Base-Unit BU15-P16+A0+2B/T, BU-Typ A1, Push-In-Klemmen, ohne AUX-Klemmen, nach links gebrückt, BxH: 15x 117mm, mit Temperatur-Erfassung SIMATIC ET 200SP ist ein modular aufgebautes skalierbares und hochflexibles, dezentrales Peripheriesystem. Durch den kleinen Footprint ist es insbesondere für den Einbau in kleinen maschinennahen Schaltkästen konzipiert. Die Module können entweder direkt an eine ET 200SP CPU gesteckt oder via PROFINET oder PROFIBUS an eine Zentralsteuerung angeschlossen werden. SIMATIC ET 200SP kann mit bis zu 64 Peripheriemodulen ausgebaut werden, die in beliebiger Kombination gesteckt werden können. Das System bietet einsehr umfangreiches Spektrum an Baugruppen. Viele Module sind zudem in verschiedenen Ausprägungsstufen verfügbar, was die Skalierbarkeit bezüglich Funktionalität und Preis deutlich verbessert. So stehen neben Modulen mit Standardfunktionalität (ST) auch solche mit erweitertem Funktionsumfang und Diagnose (HF High Feature / HS High Speed) zur Verfügung. Für preissensitive Anwendungen stehen Module mit Basisfunktionalität (BA) bereit. Der Vorteil des ET 200SP Systems liegt in ihrer einfachen Anwendbarkeit, wie z. B. durch die freie Wahl der PROFINET-Anschlusstechnik über den Busadapter, die werkzeuglose Verdrahtung durch Push-In Technologie, eine verbesserte Zugänglichkeit der Verdrahtung durch neue Anordnung der Federöffner neben der zugehörigen Leiteröffnung und der kanalgenauen Diagnosefunktionen. Durch die Möglichkeit Modul- und Klemmenboxwechsel im laufenden Betrieb vorzunehmen, dem sog. Hot-Swapping, werden Verfügbarkeit und Produktivität der Maschine sichergestellt. Die skalierbare und kostenoptimierteKonfiguration einer ET 200SP - Station wird durch das umfassende Spektrum von Signalbaugruppen gewährleistet. Es stehen neben digitalen und analogen Ein- und Ausgabebaugruppen jeweils auch fehlersichere Varianten für Anwendungen bis SIL 3 / PLe zur Verfügung. Dies gilt ebenso für die integrierten Motorstarter, welche für Motoren bis 5,5 kW geeignet sind. Energy Meter zur Messung und Analyse des Energieverbrauchs, IO-Link Master (V1.1.) sowie viele weitere Kommunikations- und Technologiemodule ermöglichen es dem System sich an jede Automatisierungsaufgabe anzupassen.
LIMMERT-KI Beschreibung
Die SIMATIC ET 200SP Basisstation BU15-P16+A0+2B/T, Typ A1, von Siemens ist eine hochmoderne, modulare Lösung für dezentrale Automatisierungssysteme. Mit einer Breite von nur 15 mm und einer Höhe von 117 mm bietet sie eine kompakte Bauweise, die sich ideal für den Einsatz in kleinen Schaltkästen eignet. Die Push-In-Anschlüsse ermöglichen eine werkzeuglose Verdrahtung, während die integrierte Temperaturerfassung zusätzliche Funktionalität bietet. Die Basisstation unterstützt eine Versorgungsspannung von 24 V DC und kann bis zu 16 Prozessanschlüsse verwalten. Mit einer maximalen Strombelastbarkeit von 10 A für den P1 und P2 Bus ist sie für anspruchsvolle Anwendungen ausgelegt. Die SIMATIC ET 200SP ist nicht nur skalierbar, sondern auch flexibel, da sie mit verschiedenen Modulen kombiniert werden kann, um spezifische Automatisierungsanforderungen zu erfüllen. Diese Lösung ist ideal für industrielle Anwendungen, die hohe Verfügbarkeit und einfache Wartung erfordern.
Technische Merkmale (Limmert KI extrahiert):
| Isolierung getestet mit: | 707 V DC (Typentest) |
| Temperatursensor: | Ja |
| Terminaltyp: | Push-In Terminal |
| Betriebstemperatur (horizontal) max.: | 60 °C |
| Versorgungsspannung (DC): | 24 V |
| Maximale Strombelastbarkeit P1 und P2 Bus: | 10 A |
| Maximale Strombelastbarkeit Prozessanschlüsse: | 2 A |
| Max. Leiterquerschnitt: | 2,5 mm²; AWG 14 |
| Produktbezeichnung: | BU Typ A1 |
| Breite: | 15 mm |
| Anzahl der Prozessanschlüsse zu I/O-Modul: | 16 |
| Betriebszustand: | FS10 und höher |
| Äußere Absicherung für Stromversorgungsleitungen: | Ja; 24 V DC/10 A Miniatur-Schutzschalter Typ B oder C |
| Anzahl der Slots: | 1; Typ A1 |
| Betriebstemperatur (horizontal) min.: | -30 °C |
| Min. Leiterquerschnitt: | 0,14 mm²; AWG 26 |
| Betriebstemperatur (vertikal) max.: | 50 °C |
| Gewicht: | 40 g |
| Maximale Installationshöhe über dem Meeresspiegel: | 5 000 m |
| Betriebstemperatur (vertikal) min.: | -30 °C |
| Tiefe: | 35 mm |
| Höhe: | 117 mm |
Produktmerkmale
| Anzahl der Steckplätze: | 1 |
| Art der Eingangsspannung: | DC |
| Eingangsspannung AC 50 Hz: | 35 V |
| Art der Ausgangsspannung: | DC |
| Ausgangsspannung DC: | 19.2|28.8 V |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Nein |
| Fronteinbau möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Ja |
| Max. Eingangsstrom AC 50 Hz: | 0 A |
| Max. Eingangsstrom AC 60 Hz: | 1 A |
| Max. Eingangsstrom DC: | 0|24 A |
| Ausgangsspannung AC 50 Hz: | 1 V |
| Ausgangsspannung AC 60 Hz: | 1 V |
| Max. Ausgangsstrom AC 60 Hz: | 0 A |
| Systemkomponente: | Ja |
| Eingangsspannung DC: | 0|24 V |
| Mit steckbaren Baugruppen, digitale E/A: | Nein |
| Mit steckbaren Baugruppen, analoge E/A: | Ja |
| Eingangsspannung AC 60 Hz: | 117 V |
| Mit integrierter Stromversorgung: | Nein |
| Mit steckbaren Baugruppen, Kommunikationsmodule: | Nein |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module: | Nein |
| Mit steckbaren Baugruppen, Zentralmodule: | Nein |
| Mit steckbaren Baugruppen, sonstige: | sonstige |
| Rack-Montage möglich: | Nein |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub: | sonstige |
| Breite: | 15 mm |
| Höhe: | 117 mm |
| Tiefe: | 35 mm |
| SIL gemäß IEC 61508: | sonstige |
