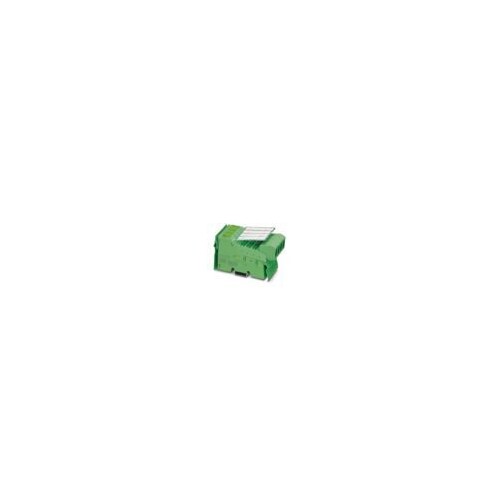

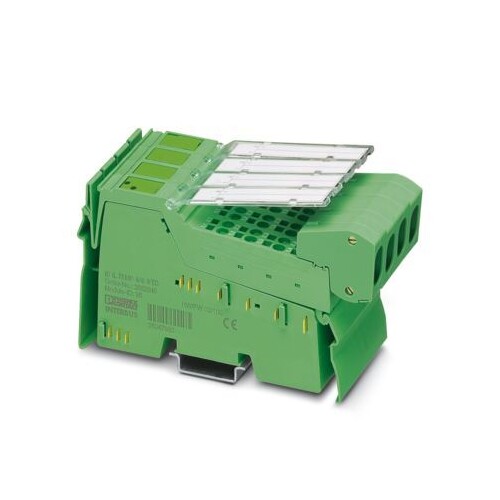

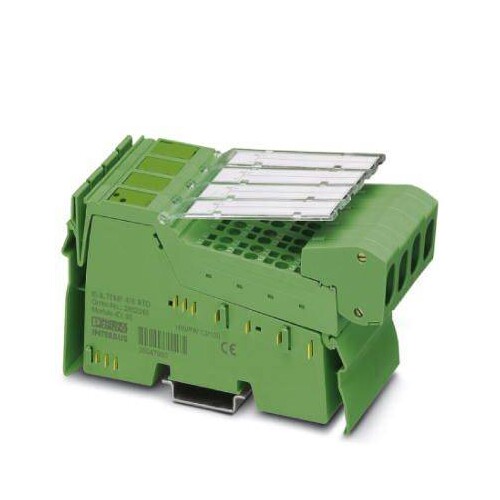

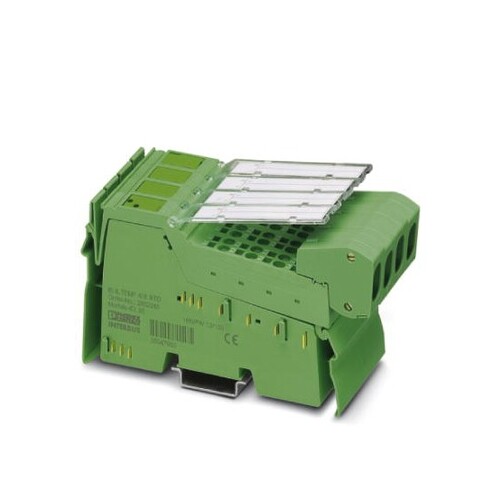

2863915 Phoenix IB IL TEMP 4/8 RTD PAC Inline-Funktionsklemme
)
)
)
)
)
)
)
)
Artikelnummer :25919824
Hersteller Art Nr. :2863915
Herkunftsland :DE
Zolltarifnr :85389099
EAN: 4017918955410
Dieser Artikel wird für Sie bestellt.
Beschreibung
Inline, Temperaturerfassungsklemme, Analoge RTD-Eingänge: 8, Anschlusstechnik: 2-, 3-Leiter (geschirmt), Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s, Schutzart: IP20, inklusive Inline-Steckern und Beschriftungsfeldern
LIMMERT-KI Beschreibung
Die Phoenix IB IL TEMP 4/8 RTD-PAC Inline-Funktionsklemme ist eine kostengünstige 8-Kanal-Eingangseinheit für Widerstandstemperatursensoren (RTD). Sie unterstützt Platin- und Nickelsensoren gemäß den DIN- und SAMA-Richtlinien und ermöglicht den Anschluss von Sensoren über 2- oder 3-Leiter-Technik. Die Klemme bietet eine präzise Messung mit einer Auflösung von 16 Bit pro Kanal und einer Aktualisierungsrate von 6 ms. Mit einer Betriebstemperatur von -25 °C bis 55 °C ist sie für raue industrielle Umgebungen geeignet. Die Schutzart IP20 und die robuste Bauweise machen sie ideal für den Einsatz in Anwendungen mit elektromagnetischen Störungen. Diese Klemme ist einfach zu installieren und ermöglicht eine individuelle Beschriftung der Anschlüsse.
Technische Merkmale (Limmert KI extrahiert):
| Prozessdatenaktualisierung: | 6 ms (bis zu 230 ms möglich je nach Betriebsmodus) |
| Präzision: | typ. 0,06 % |
| Lagertemperatur: | -25 °C ... 85 °C |
| Anschlusstechnik: | 2-, 3-Leiter (geschirmt) |
| Darstellung des Messwertes: | 16 Bit (15 Bit + Vorzeichenbit) |
| Luftfeuchtigkeit (Betrieb): | 10 % ... 95 % |
| Betriebstemperatur: | -25 °C ... 55 °C |
| Montageart: | DIN-Schiene |
| Messprinzip: | Erfolgsnäherung |
| Netto-Gewicht: | 190 g |
| Datenformate: | IB IL, IB ST, S7-kompatibel |
| Höhe: | 136,8 mm |
| Schutzart: | IP20 |
| A/D-Wandlungszeit: | max. 10 µs |
| Eingangsname: | Analoge RTD-Eingänge |
| Lineare Widerstandsmessbereich: | 0 Ω ... 20 kΩ |
| Tiefe: | 71,5 mm |
| Breite: | 48,8 mm |
| Luftfeuchtigkeit (Lagerung): | 10 % ... 95 % |
| Anzahl der Eingänge: | 8 |
| Betriebsart: | Prozessdatenmodus mit 5 Wörtern/1 Wort PCP |
| Sensorarten (RTD): | Pt, Ni, KTY, Cu Sensoren, lineare Widerstände |
Produktmerkmale
| Spannungsart der Versorgungsspannung: | DC |
| Versorgungsspannung AC 50 Hz: | 0|0 V |
| Versorgungsspannung DC: | 30|19.2 V |
| Eingang, Strom: | Nein |
| Eingang, Spannung: | Nein |
| Eingang, Widerstandsthermometer: | Ja |
| Eingang, Thermoelement: | Nein |
| Ausgang, Strom: | Nein |
| Ausgang, Spannung: | Nein |
| Ausführung des elektrischen Anschlusses: | sonstige |
| Eingangssignal konfigurierbar: | Nein |
| Auflösung der Analogeingänge: | 0 Bit |
| Ausgangssignal konfigurierbar: | Nein |
| Auflösung der Analogausgänge: | 0 Bit |
| Anzahl der analogen Eingänge: | 0 |
| Anzahl der analogen Ausgänge: | 0 |
| Eingang, Widerstand: | Ja |
| Versorgungsspannung AC 60 Hz: | 0|0 V |
| Analoge Eingänge konfigurierbar: | Nein |
| Analoge Ausgänge konfigurierbar: | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet: | 0 |
| Anzahl der HW-Schnittstellen PROFINET: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422: | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485: | 0 |
| Anzahl der HW-Schnittstellen seriell TTY: | 0 |
| Anzahl der HW-Schnittstellen USB: | 0 |
| Anzahl der HW-Schnittstellen parallel: | 0 |
| Anzahl der HW-Schnittstellen Wireless: | 0 |
| Anzahl der HW-Schnittstellen sonstige: | 0 |
| Unterstützt Protokoll für TCP/IP: | Nein |
| Unterstützt Protokoll für PROFIBUS: | Nein |
| Unterstützt Protokoll für CAN: | Nein |
| Unterstützt Protokoll für INTERBUS: | Nein |
| Unterstützt Protokoll für ASI: | Nein |
| Unterstützt Protokoll für KNX: | Nein |
| Unterstützt Protokoll für MODBUS: | Nein |
| Unterstützt Protokoll für Data-Highway: | Nein |
| Unterstützt Protokoll für DeviceNet: | Nein |
| Unterstützt Protokoll für SUCONET: | Nein |
| Unterstützt Protokoll für LON: | Nein |
| Unterstützt Protokoll für PROFINET IO: | Nein |
| Unterstützt Protokoll für PROFINET CBA: | Nein |
| Unterstützt Protokoll für SERCOS: | Nein |
| Unterstützt Protokoll für Foundation Fieldbus: | Nein |
| Unterstützt Protokoll für EtherNet/IP: | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work: | Nein |
| Unterstützt Protokoll für DeviceNet Safety: | Nein |
| Unterstützt Protokoll für INTERBUS-Safety: | Nein |
| Unterstützt Protokoll für PROFIsafe: | Nein |
| Unterstützt Protokoll für SafetyBUS p: | Nein |
| Unterstützt Protokoll für sonstige Bussysteme: | Ja |
| Funkstandard Bluetooth: | Nein |
| Funkstandard WLAN 802.11: | Nein |
| Funkstandard GPRS: | Nein |
| Funkstandard GSM: | Nein |
| Funkstandard UMTS: | Nein |
| IO-Link Master: | Nein |
| Systemkomponente: | Ja |
| Schutzart (IP): | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich: | Ja |
| Tragschienenmontage möglich: | Ja |
| Wand-/Direktmontage möglich: | Ja |
| Fronteinbau möglich: | Nein |
| Rack-Montage möglich: | Nein |
| Geeignet für Sicherheitsfunktionen: | Nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Zugehöriges Betriebsmittel (Ex ia): | Nein |
| Zugehöriges Betriebsmittel (Ex ib): | Nein |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Breite: | 48.6 mm |
| Höhe: | 138.44 mm |
| Tiefe: | 70.51 mm |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | 70.51 |
| SIL gemäß IEC 61508: | sonstige |
| Unterstützt Protokoll für EtherCAT: | Nein |
