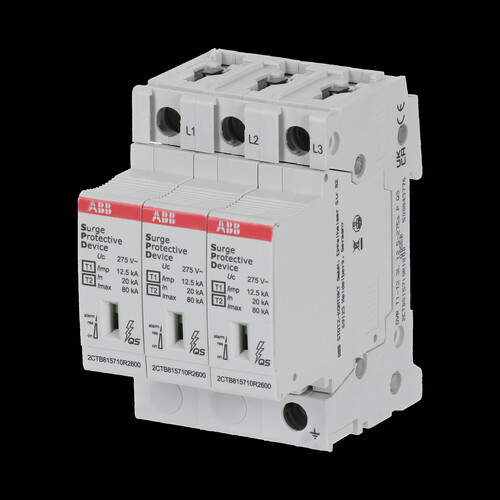

2CTB815710R1800 Stotz OVR T1 T2 3L 12.5 275s P QS
)
)
)
)
Artikelnummer :24229388
Hersteller Art Nr. :2CTB815710R1800
Herkunftsland :BG
Zolltarifnr :85369095
EAN: 3660308524980
Dieser Artikel wird für Sie bestellt.
Beschreibung
Kombinierter Blitz- und Überspannungs- Schutzeinrichtung
- Bemessungsspannung DC: 350V
- Nennspannung: 230/400V
- Anzahl Pole: 3
- Version: Plug-in
- Montageart: auf DIN-Schiene
- Schutzart: IP20
- Maße: B 53,4 x H 88 x T 76,7 mm
Kombinierte Blitz- und Überspannungs-Schutzeinrichtung SPD Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Geräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte sind kompatibel mit der Baureihe System pro M compact. Optional sind die SPD mit 'TS' mit einem potentialfreien Wechselkontakt ausgestattet. Die Varianten mit 'Reserve-Varistor' (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor ein Basisschutz weiterhin garantiert und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.
LIMMERT-KI Beschreibung
Die Stotz OVR T1 T2 3L 12.5 275s P QS ist eine kombinierte Blitz- und Überspannungs-Schutzeinrichtung (SPD) der Typen 1 und 2, die speziell zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen entwickelt wurde. Mit einem Nennentladungsstrom von 20 kA und einem maximalen Entladungsstrom von 80 kA gewährleistet dieses Gerät eine hohe Leistungsfähigkeit bei einer maximalen Dauerbetriebs-Spannung von 275 V. Die integrierte Sicherheitsreserve und der thermische Trennschalter bieten zusätzlichen Schutz und Sicherheit. Dank der kompakten Abmessungen von 88 x 53,4 x 69,4 mm ist die Montage auf einer Hutschiene TH35 einfach und effizient. Mit einem Gewicht von nur 450 g und einer Reaktionszeit von weniger als 25 ns ist dieses Produkt ideal für den Einsatz in anspruchsvollen industriellen Umgebungen.
Technische Merkmale (Limmert KI extrahiert):
| Reaktionszeit: | <25 ns |
| Anzahl der geschützten Leitungen: | 3 |
| Nennentladungsstrom I n (8/20): | 20 kA |
| Integrierter thermischer Trennschalter: | Ja |
| Feuerwiderstand gemäß UL 94: | V-0 |
| Drahtbereich : | Litze: 2,5 … 25 mm² |
| Maximale Höhe: | 2 000 m |
| Sicherheitsreserve: | Ja |
| End-of-Life-Anzeige: | Ja |
| Maximale Dauerbetriebs-Spannung U C (V): | 275 V |
| Abisolierlänge: | 12,5 mm |
| Schutzmodus: | L-PEN |
| Stoßstrom I imp (10/350): | 12,5 kA |
| Kurzschlussfestigkeit I SCCR: | 100 kA |
| Erde-Reststrom I PE: | <1000 µA |
| Gesamtstrom I TOTAL: | 37,5 kA |
| Maximale Dauerbetriebs-Spannung d.c U C (V): | 350 V |
| Abmessungen H x B x T: | 88 x 53,4 x 69,4 mm |
| Spannungsschutzpegel bei I n U p (L-PE): | 1,4 kV |
| Testklasse: | I - II |
| Drahtbereich : | Festdraht: 2,5 … 35 mm² |
| Typ des Stroms / Frequenz: | a.c. 47-63 Hz |
| TOV-Beständigkeit (L-N : | 5s / N-PE : 200 ms) U T V: 337 / - |
| Gewicht: | 450 g |
| Maximaler Entladungsstrom I max (8/20): | 80 kA |
Produktmerkmale
| Nennspannung AC: | 230 V |
| Nennspannung DC: | 350 V |
| Schutzpegel: | 1.3 kV |
| Fernsignalisierung: | sonstige |
| Baugröße: | 3 TE |
| Montageart: | sonstige |
| Signalisierung am Gerät: | sonstige |
| Folgestromlöschfähigkeit: | 100 kA |
| Höchste Dauerspannung AC: | 275 V |
| Höchste Dauerspannung DC: | 350 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 0 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig): | ohne mm² |
| Blitzstoßstrom (10/350): | 12.5 kA |
| Prüfklasse: | sonstige |
| Polzahl: | 3 |
| Netzform TN-C-S: | Nein |
| Netzform IT: | Nein |
| Netzform sonstige: | Nein |
| Integrierte Vorsicherung: | Nein |
| Netzform DC: | Nein |
| Netzform TN-S: | Ja |
| Energetisch koordinierte Schutzwirkung zum Endgerät: | sonstige |
| Netzform TN-C: | Ja |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | 25 A |
| Netzform TT: | Ja |
| Überstromgeschützter Spannungsabgriff: | Nein |
| Spannungsschaltende Funkenstreckentechnologie: | Nein |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | 35 A |
| Netzform TN: | Ja |
