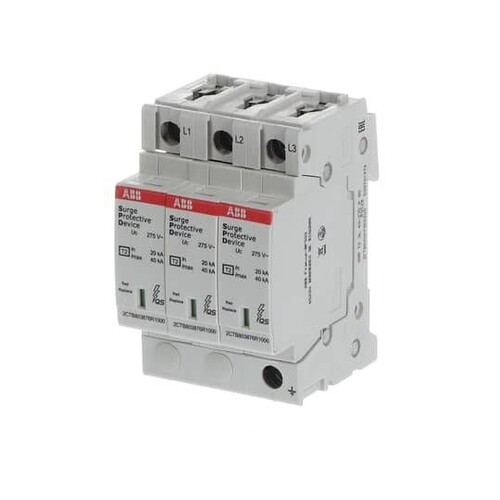

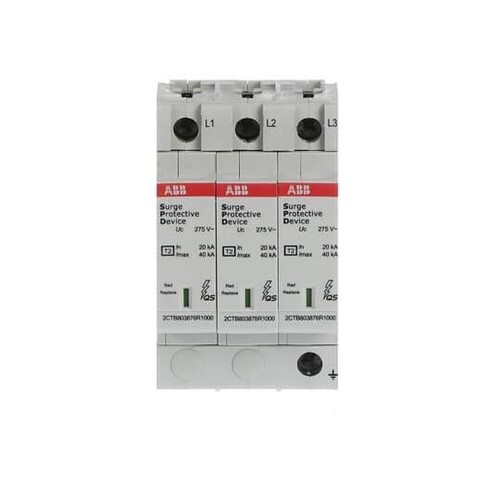

2CTB803873R2400 Soule Übersp.Schutz OVR T2 3L 40-275 P QS
)
)
)
)
)
)
)
)
)
)
Artikelnummer :22130045
Herkunftsland :BG
Zolltarifnr :85369095
EAN: 3660308519825
Dieser Artikel wird für Sie bestellt.
Beschreibung
Überspannungsschutz
- Geeignet für: Schutz der Anlage vor der vorübergehenden Überspannung
- Nennspannung: 230 V AC
- Spannungsbewertung DC: 350 V
- Anzahl der geschützten Pole: 3
- Übertragungsnorm: Optik
- Ausführung: Plug-in
- Montageart: DIN-Rail
- Schutz: IP20
- Abmessungen: B 53,4 x H 88 x T 58 mm
- Gewicht: 0,36 kg
Beschreibung:
- Überspannungsschutzgerät Typ 2 der Baureihe QuickSafe® geeignet zum Schutz von elektrischen Niederspannungsanlagen und Endgeräten im 230/400V System. Für TNC-Netze.
Type:
- OVR T2 3L 40-275 P QS
Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
LIMMERT-KI Beschreibung
Der OVR T2 3L 40-275 P QS ist ein hochwertiger Überspannungsschutz der Klasse II, der speziell zum Schutz gegen transiente Überspannungen, wie sie durch Blitzeinschläge entstehen, entwickelt wurde. Mit einer Nennspannung von 230/400 V und einer maximalen Dauer von 275 V bietet dieses Gerät zuverlässigen Schutz für Niederspannungsanlagen. Es verfügt über drei geschützte Pole und einen Nennableitstrom von 20 kA, was es ideal für den Einsatz in Unterverteilungen und Endstromkreisen macht. Der OVR T2 ist einfach zu installieren und kompatibel mit Hutschienenmontage. Mit einem kompakten Design von 53,4 mm Breite, 58 mm Tiefe und 88 mm Höhe ist er eine platzsparende Lösung für die elektrische Sicherheit. Seine robuste Bauweise und die Einhaltung von IEC 61643-11 Normen garantieren höchste Qualität und Zuverlässigkeit.
Technische Merkmale (Limmert KI extrahiert):
| Impulsstrom I (imp, 10 / 350 µs): | 2 kA |
| Klasse: | II |
| Spannungsfestigkeit DC: | 350 V |
| Montageart: | Hutschiene TH35 |
| Maximaler Ableitstrom: | 40 kA |
| Temporäre Überspannung Testwert (UT): | 337 V |
| Nennspannung des Systems (Uo): | 230/400 V |
| Typ der Niederspannung: | TN-C |
| Gewicht: | 0,36 kg |
| Breite: | 53,4 mm |
| Normen: | IEC 61643-11 / EN 61643-11 |
| Spannungs-Schutzniveau (Up) (L-PE): | 1,25 kV |
| Betriebsspannung (Uc) (L-L): | 440 V |
| Maximale Dauer (L-PE): | 275 V |
| Gesamtableitstrom: | 120 kA |
| Baugröße: | 3 TE |
| Höhe: | 88 mm |
| Haupttyp: | T2 |
| Version: | Steckmodul |
| Geeignet für: | Schutz gegen transiente Überspannungen (Blitz) |
| Kurzschlussfestigkeit Icc: | 100 kA |
| Tiefe: | 58 mm |
| Produktart: | QS |
| Anzahl der geschützten Pole: | 3 |
| Nennableitstrom: | 20 kA |
Produktmerkmale
| Nennspannung AC: | 230 V |
| Nennspannung DC: | 100 V |
| Schutzpegel: | 1.25 kV |
| Mit Fernmeldekontakt: | Nein |
| Baugröße: | 3 TE |
| Montageart: | sonstige |
| Nennableitstoßstrom (8/20): | 20 kA |
| Signalisierung am Gerät: | optisch |
| Höchste Dauerspannung AC: | 275 V |
| Höchste Dauerspannung DC: | 120 V |
| Schutzpegel L-N: | 1.25 kV |
| Schutzpegel N-PE: | 1.25 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 16 mm² |
| Integrierte Vorsicherung: | Nein |
| Prüfklasse Typ 2: | Ja |
| Integrierter Kurzschlussschutz: | 1.25 |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): | 125 A |
| Leckstromfrei: | Nein |
| Integrierter Kurzschlussschutz selektiv zur Sicherung gG: | 1.25 A |
| Schutzart (IP): | IP20 |
