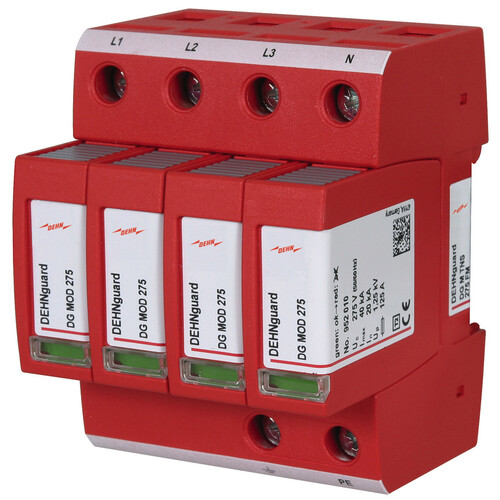

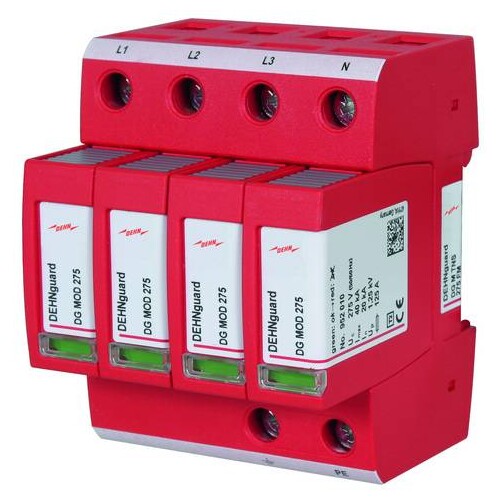

952405 DEHN ÜBERSPANNUNGSABL. 230/400V IP20 MEHRPOLIG DEHNGUARD FM
)
)
)
)
)
)
)
)
Artikelnummer :02249522
Herkunftsland :DE
Zolltarifnr :85363030
EAN: 4013364108462
Dieser Artikel wird für Sie bestellt.
Beschreibung
DEHNguard modular
- Nennspannung AC: 230/400 V
- Schutzart: IP20
- Gehäusewerkstoff: Thermoplast
- Farbe: rot
- Gewicht: 453 g
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ' 1 und höher.
LIMMERT-KI Beschreibung
Der DEHN Überspannungsableiter DEHNguard M Typ 2 ist eine hochmoderne Lösung zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Mit einer Nennspannung von 230/400 V und einem Nennableitstoßstrom von 20 kA bietet dieser mehrpolige Überspannungsableiter hohe Sicherheit und Zuverlässigkeit. Die integrierte Thermo-Dynamik-Control überwacht den Zustand des Geräts und sorgt für eine hohe Betriebssicherheit. Mit einer kompakten Baugröße von 4 TE ist er für die Montage auf Hutschienen TH35 geeignet und bietet eine Schutzart von IP20 für den Innenbereich. Der DEHNguard M ist ideal für den Einsatz in Blitzschutzsystemen und erfüllt die Normen EN 61643-11 / IEC 61643-11. Vertrauen Sie auf die Qualität von DEHN, um Ihre elektrischen Anlagen effektiv zu schützen.
Technische Merkmale (Limmert KI extrahiert):
| Kurzschlussfestigkeit für max. Netzseitige Überstromschutz (ISCCR): | 50 kArms |
| Anzahl der Ports: | 1 |
| Nennspannung AC: | 230 / 400 V |
| Nennableitstoßstrom (8/20 µs): | 20 kA |
| Montageart: | Hutschiene TH35 |
| Max. Netzseitige Überstromschutz: | 125 A gG |
| Querschnittsfläche (max.): | 35 mm² (litzen) / 25 mm² (flexibel) |
| Gehäusematerial: | thermoplastisch, rot, UL 94 V-0 |
| Schutzart: | IP 20 |
| Schutzpegel (UP): | ≤ 1.5 kV |
| Schutzpegel bei 5 kA (UP): | ≤ 1 kV |
| Betriebstemperaturbereich (TU): | -40 °C ... +80 °C |

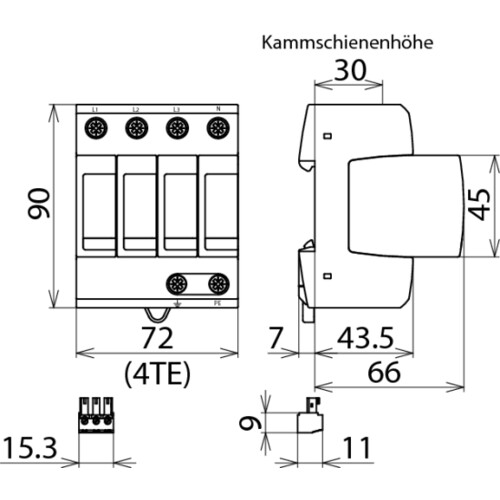

| Kapazität: | 4 TE |
| Querschnittsfläche (min.): | 1.5 mm² (massiv/flexibel) |
| Max. Ableitstrom (8/20 µs): | 40 kA |
| Temporäre Überspannung (TOV): | 335 V / 5 sec. (beständig), 440 V / 120 min. (sicherer Ausfall) |
| Max. kontinuierliche Betriebsspannung AC: | 275 V |
| Einbauort: | Inneninstallation |
| Fernmeldekontakt: | Wechselkontakt |
| Optische Signalisierung: | Ja |
| Reaktionszeit (tA): | ≤ 25 ns |
| Gewicht: | 453 g |
Produktmerkmale
| Nennspannung AC: | 230 V |
| Schutzpegel: | 1.5 kV |
| Mit Fernmeldekontakt: | Ja |
| Baugröße: | 4 TE |
| Montageart: | sonstige |
| Nennableitstoßstrom (8/20): | 20 kA |
| Signalisierung am Gerät: | optisch |
| Höchste Dauerspannung AC: | 275 V |
| Schutzpegel N-PE: | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig): | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig): | 25 mm² |
| Prüfklasse Typ 2: | Ja |
| Schutzart (IP): | IP20 |
